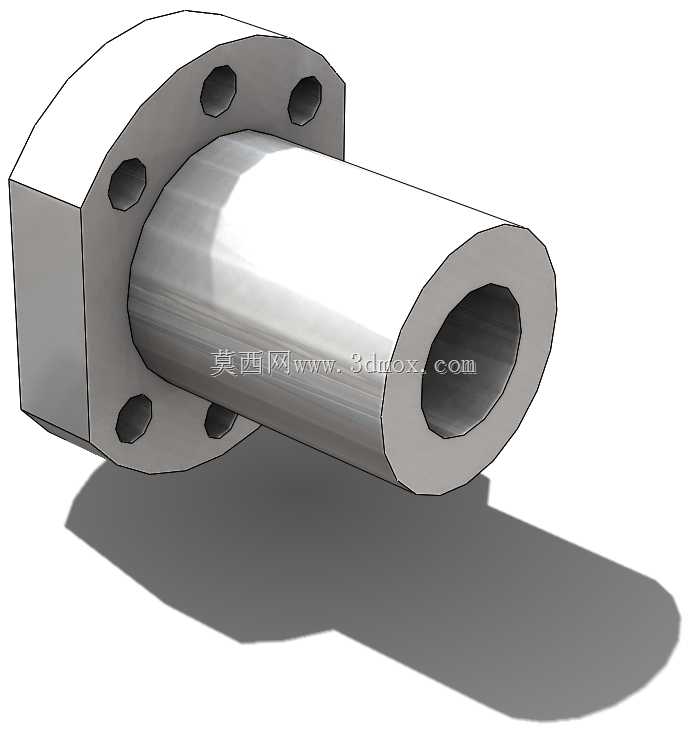

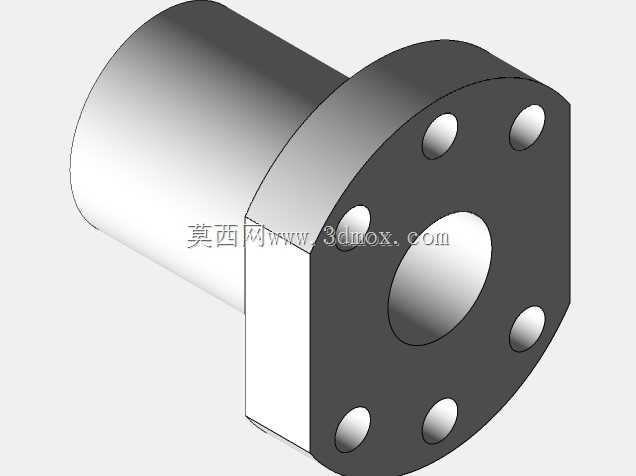

FSU系列短节距滚珠丝杠法兰螺母结构

这款法兰螺母是短节距滚珠丝杠副的核心配套部件，主要应用在需要小导程高精度直线进给的传动场景中，常见于小型精密机床的进给轴、自动化点胶设备的位移模组、精密检测仪器的位移调节机构、电子组装设备的推送工位这类对进给分辨率要求较高的设备上。区别于常规大导程滚珠螺母，短节距的设计可以在同等电机转角下获得更小的直线位移量，大幅提升进给调节的精度，适合需要微米级进给控制的装配、加工场景。从结构设计来看，该螺母采用切边法兰安装形式，法兰端设置六个均匀分布的安装通孔，安装时可直接通过螺栓将螺母与负载移动台连接固定，相比圆筒式螺母的锁紧安装方式，法兰连接的同轴度更容易保证，安装后抗倾覆能力更强，能承受一定的偏载力矩，避免丝杠在运行过程中出现别劲、卡滞的问题。螺母主体为圆筒形结构，内孔设置滚珠循环滚道，滚道与丝杠滚道配合形成滚动摩擦副，相比滑动丝杠螺母，摩擦阻力可降低三分之二以上，传动效率能达到90%以上，长时间运行下的温升更小，进给动作的响应速度更快。设计时需要注意安装边界的匹配，法兰端的切边结构是为了压缩安装占用的空间，在空间受限的小型设备内部，切边后的法兰可以避开周边的布线、相邻零部件的干涉，不需要额外预留整圆法兰的转动避让空间。螺母的轴向尺寸经过优化，在保证滚珠有效循环圈数、满足额定动载荷要求的前提下，尽可能缩短了螺母的整体长度，适配短行程的精密位移模组，避免螺母长度过大导致的丝杠有效行程浪费。选型搭配时需要注意，该螺母适配的丝杠轴径覆盖16至40直径区间，不同轴径对应的法兰安装孔位尺寸、螺母外径、总长都有对应参数，安装前需要核对移动台的安装孔位与法兰孔的位置度，保证安装后螺母与丝杠的同轴度控制在允许范围内，防止运行过程中出现滚珠卡滞、磨损加剧的问题。日常设备维护中，该法兰螺母的端面可以预留注油孔位置，方便定期加注润滑脂，维持滚道内滚珠的润滑状态，延长整套丝杠副的使用寿命，在高速往复运行的工况下，还可以搭配防尘圈使用，避免加工碎屑、粉尘进入滚道内部，损伤滚珠和滚道表面，影响传动精度。
