连杆式自适应机器人夹持抓取机构

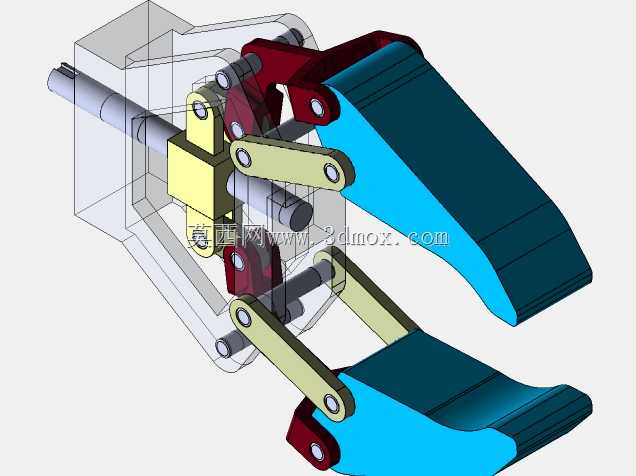

该夹持机构主要面向工业自动化产线的工件上下料、异形件抓取转运场景，可适配装配工位、分拣工位、机床上下料工位的作业需求，替代人工完成重复性的工件取放动作，降低人工操作的劳动强度，同时提升抓取作业的一致性与定位精度。从结构设计来看，整套机构采用多组连杆铰接的传动方案，通过单输入轴的直线往复运动，驱动两组对称布置的夹爪完成同步开合动作，传动链路中各铰接点均采用销轴配合衬套的连接形式，可有效降低往复运动过程中的铰接磨损，延长机构的连续运行寿命。夹爪的夹持接触面做了仿形加宽设计，接触区域预留了柔性衬垫的安装槽位，可根据被抓取工件的材质更换橡胶、聚氨酯等不同材质的衬垫，既可以增大夹持接触面的摩擦力，避免工件抓取过程中出现滑脱，也能防止硬质夹爪直接接触工件表面造成划伤，适配金属毛坯、注塑件、包装成品等多种不同材质工件的抓取需求。设计过程中优先考虑了安装适配性，机构的动力输入端采用标准轴径的圆柱连接接口，可直接对接直线气缸、电动推杆等常规直线驱动元件，无需额外设计定制转接法兰，能快速集成到现有工业机器人末端、直线模组滑台的执行端，降低产线改造的设计与加工成本。整套机构的运动行程经过参数化校核，夹爪开合范围覆盖常见的中小尺寸工件，夹爪闭合过程中采用自适应包络的运动轨迹，对于外形存在小幅尺寸偏差的工件也能实现稳定贴合夹持，不会出现单点接触导致的夹持受力不均问题。机构的整体外轮廓做了运动包络校验，夹爪开合全程无结构干涉，各连杆的受力点经过力学仿真优化，在额定夹持力下各铰接点、连杆主体的应力均处于材料许用应力范围内，可满足长时间连续往复作业的强度要求，同时整体结构紧凑，安装边界尺寸较小，不会占用过多的末端执行器安装空间，适配狭小作业空间内的抓取操作。
