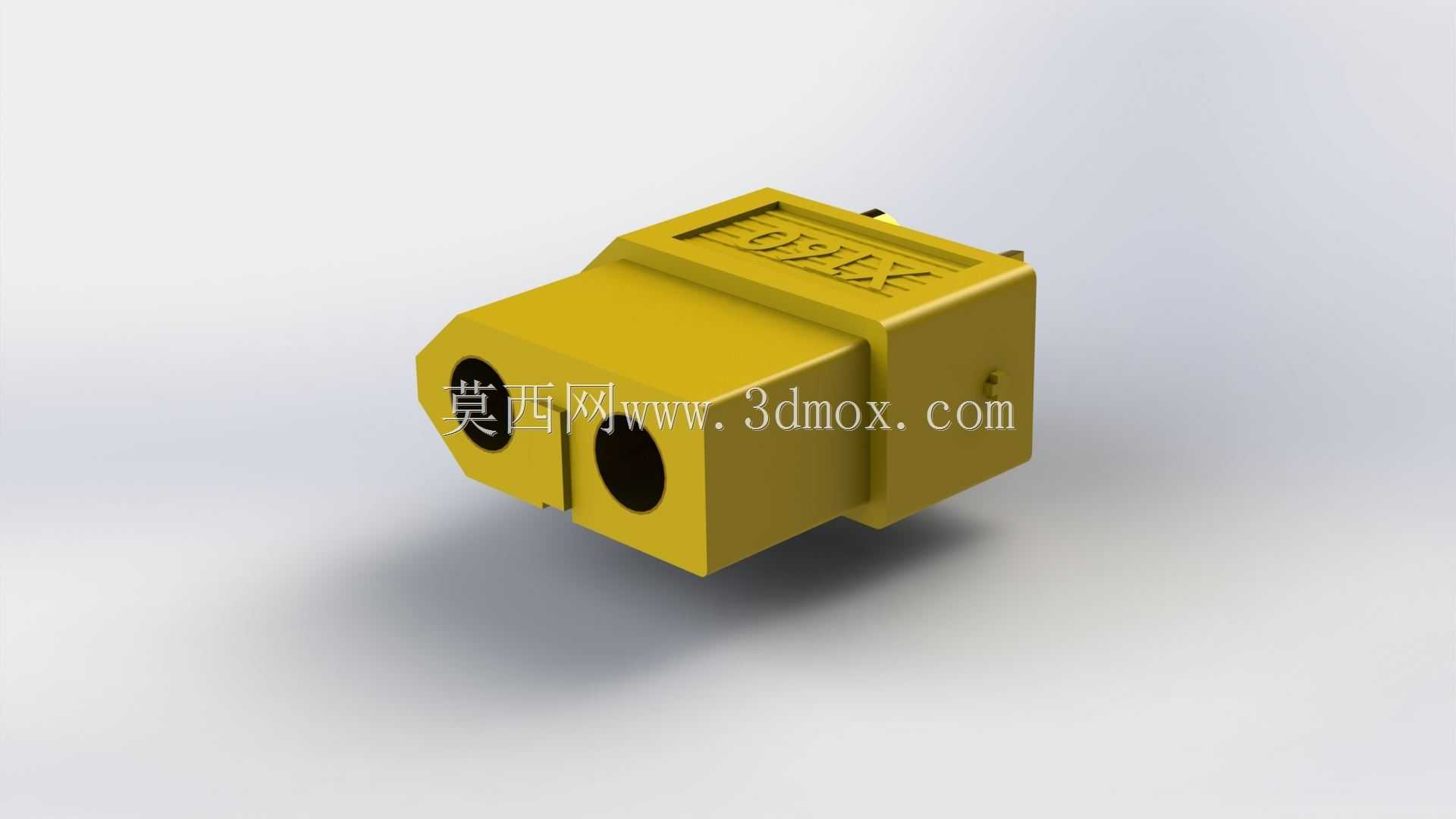

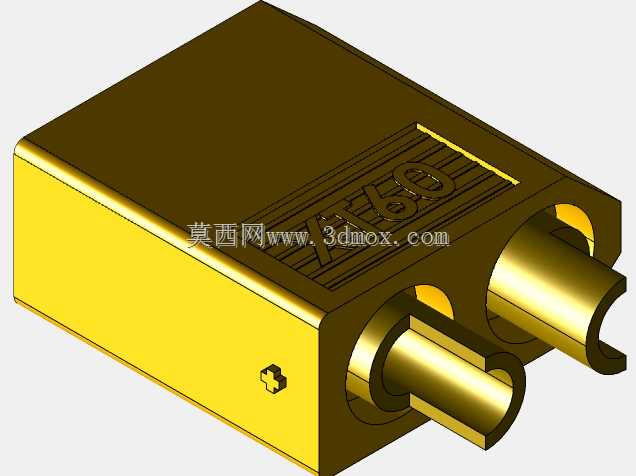

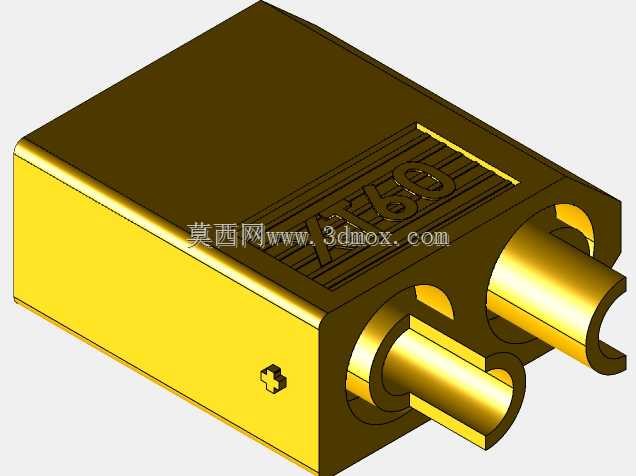

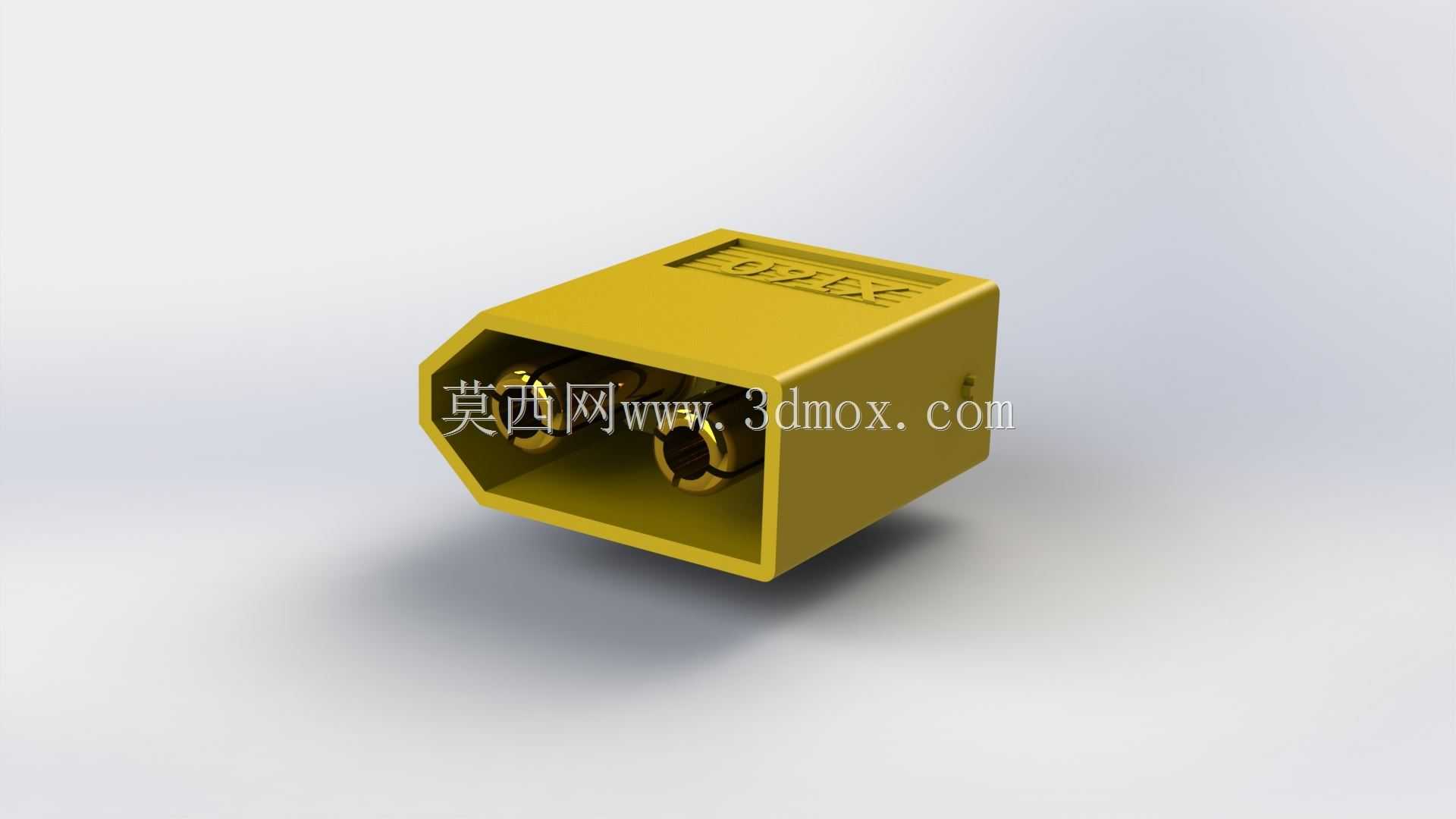

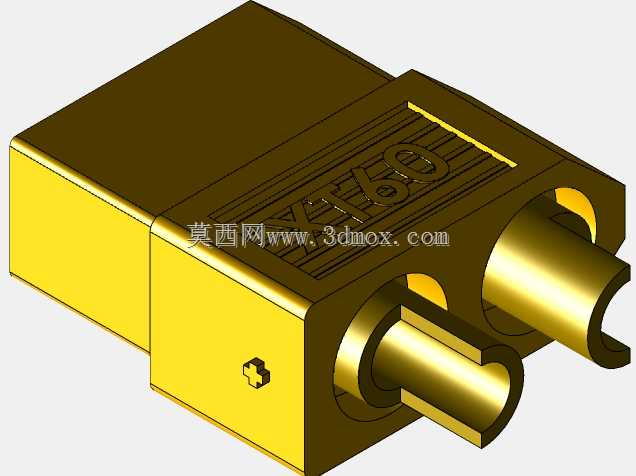

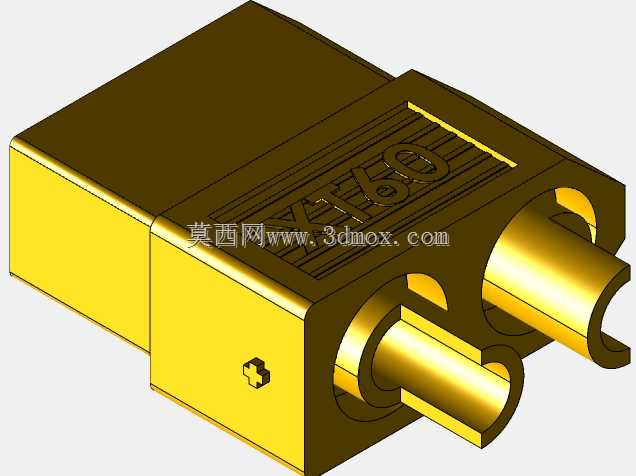

XT60动力接插件插头插孔结构设计

在航模动力系统、小型移动机器人、便携储能设备的配电回路搭建中，XT60接插件是应用极广的大电流连接部件，这套插头插孔的三维结构完整还原了量产件的装配细节，能直接用于整机配电结构的干涉校验、安装位预留设计。从实际使用场景来看，这类接插件主要承担锂电池组与用电负载之间的可拆卸动力连接，相比传统的T型插头，其防反插结构、接触件锁紧设计能大幅降低大电流工况下的接插松脱、短路风险，适配持续65A以内的电流传输需求，在多旋翼无人机、教育类竞赛机器人、小型电动代步工具的动力回路中普及率很高。

设计层面，外壳采用高温尼龙材质的结构选型，是为了匹配焊接作业时的高温耐受需求，同时兼顾接插件反复插拔的耐磨性能，外壳的切角防呆结构从物理层面杜绝了正负极反接的可能，不需要额外做标识区分就能完成正确接插，能减少装配环节的人工校验成本。内部的镀金接触件采用簧片式抱紧结构，公头插针插入母头插孔后，多瓣簧片会从周向抱紧插针表面，保证足够的接触面积，降低大电流通过时的接触电阻，避免接插件过热烧蚀的问题。

从安装边界来看，这套接插件的母座端可以直接焊接在PCB板上，外壳的定位凸台能匹配PCB上的对应开孔，焊接时不需要额外的治具固定就能保证接插件的垂直度，公头端预留的焊线杯结构能适配10-12AWG的动力线，焊线区域的外壳做了内凹避让，不会出现焊锡堆积导致的外壳装配卡滞。建模过程中完整还原了接插件的插拔导向斜面，公头插入端的倒角、母头入口的扩口结构都和量产件保持一致，能在虚拟装配中模拟实际插拔的行程，验证周边结构是否会对手部接插操作造成干涉，外壳表面的防滑纹理也做了等比例还原，方便在做整机外观渲染时呈现真实的产品质感。

在做整机结构设计时，这类接插件的安装位需要预留至少8mm的手部操作空间，接插件尾部出线位置要预留线径两倍以上的弯曲半径，避免动力线过度弯折导致的线芯断裂，同时接插件的安装位置要远离信号接收天线，大电流传输时的微弱磁场不会对遥控信号、传感信号造成干扰。这套三维模型的配合公差完全参照量产件的实际尺寸设定，公母头的配合间隙控制在0.1mm以内，既能保证插拔顺畅，又不会出现接插后晃动松旷的问题，可直接用于结构设计阶段的装配验证、BOM清单统计，也能用于3D打印制作接插件的固定治具，辅助生产环节的焊线作业。
