FK型滚珠丝杠支撑固定座结构设计

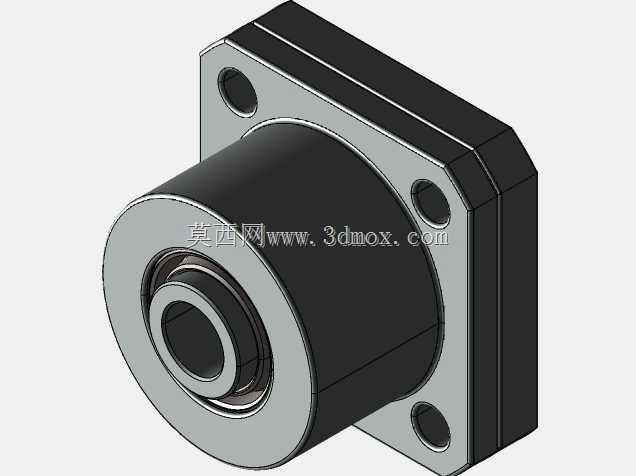

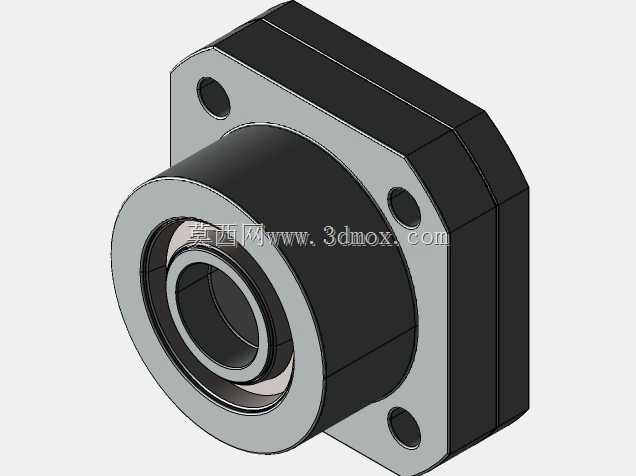

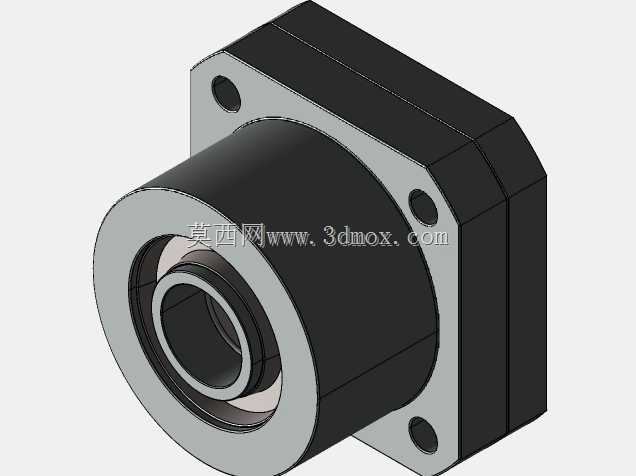

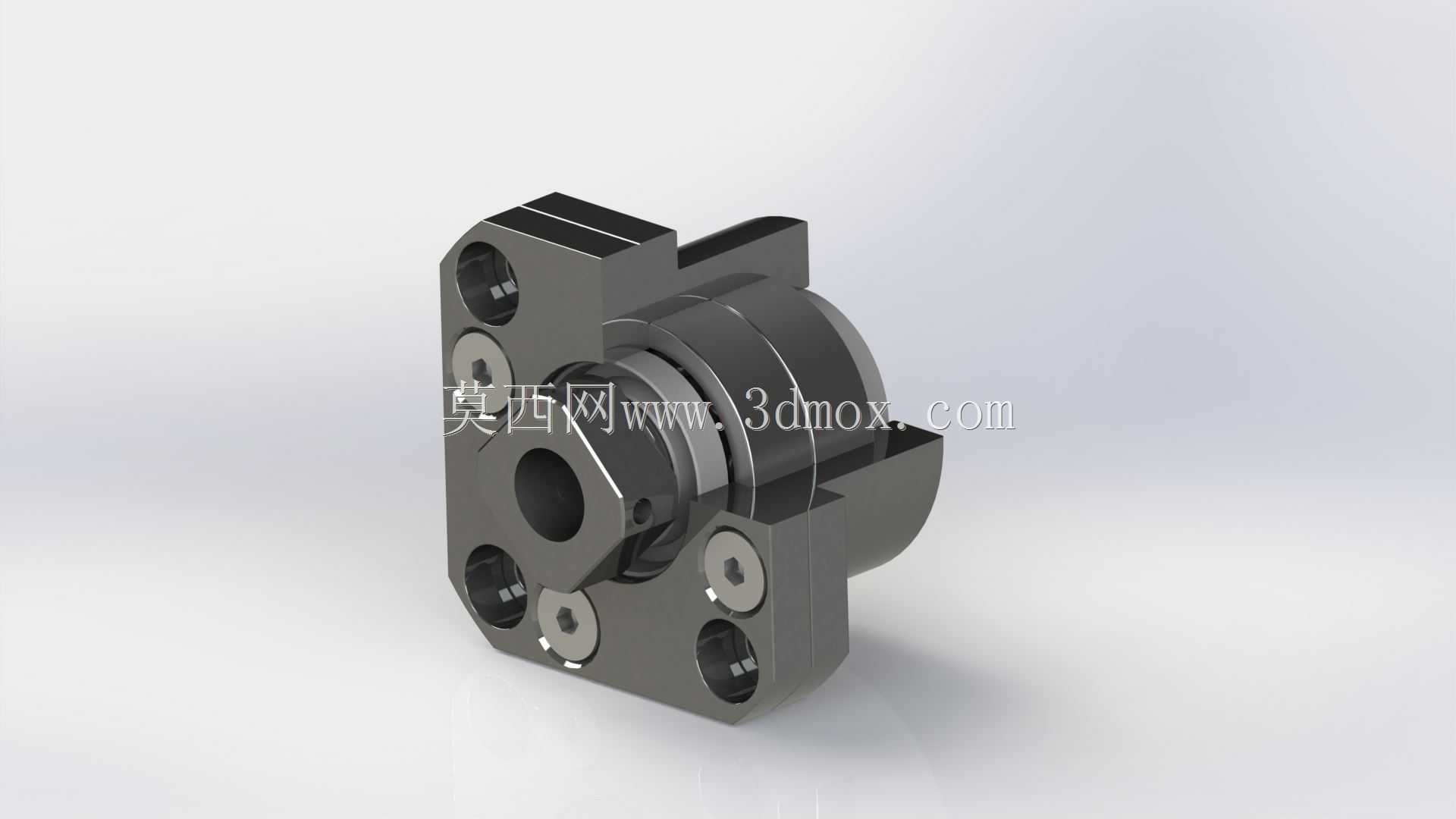

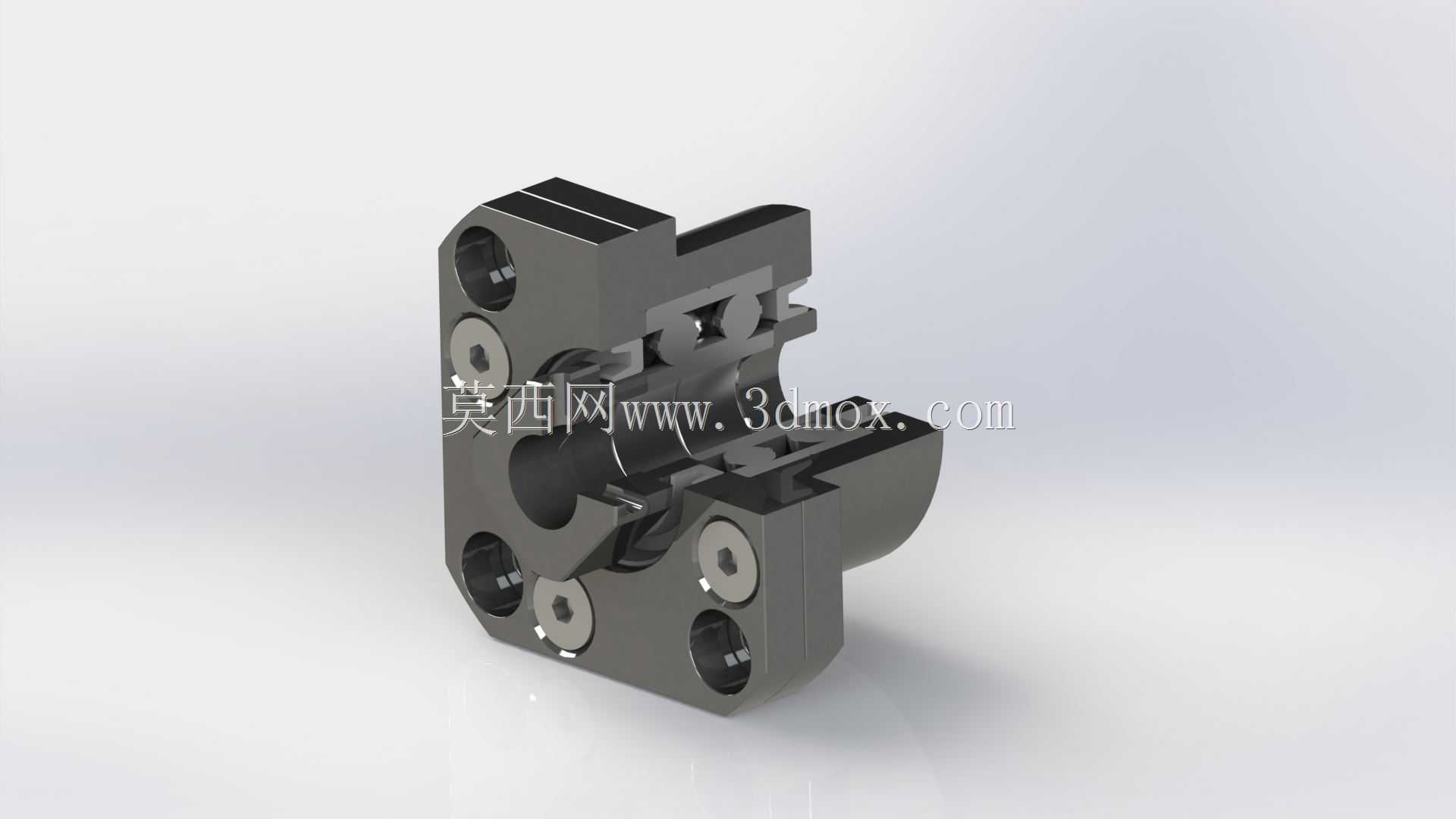

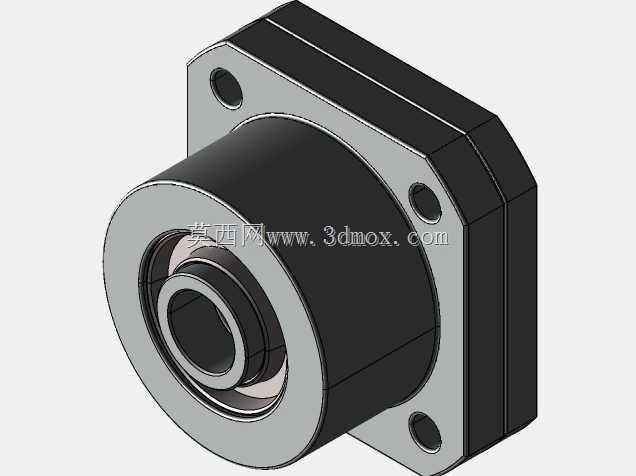

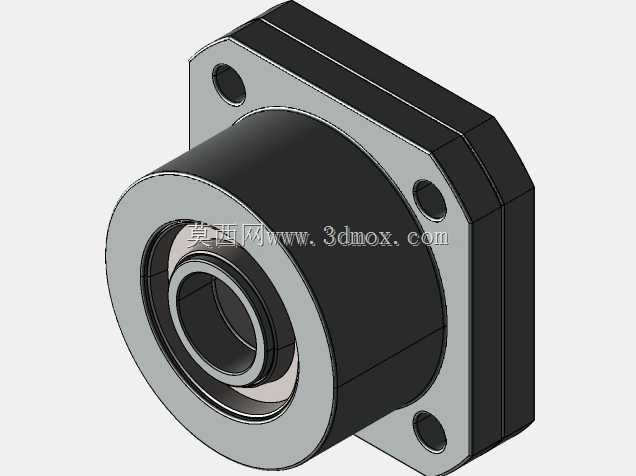

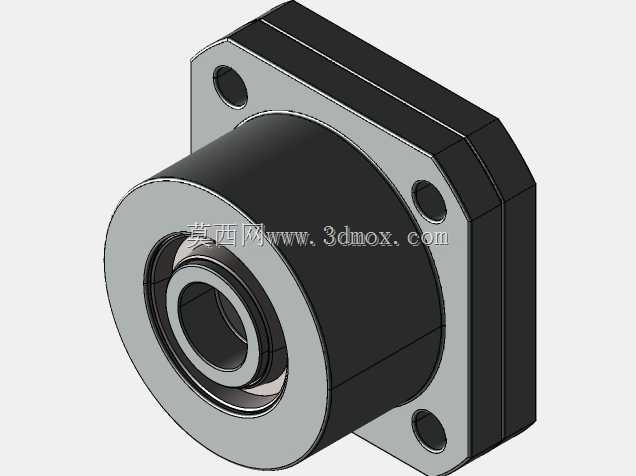

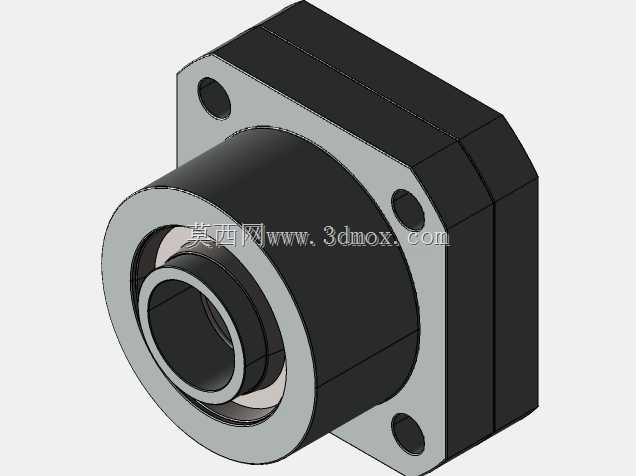

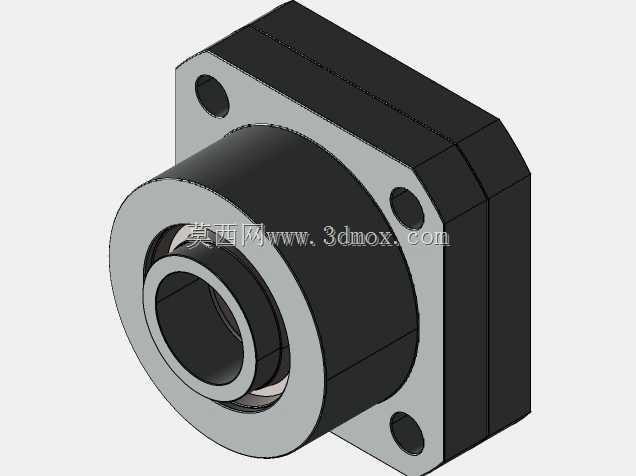

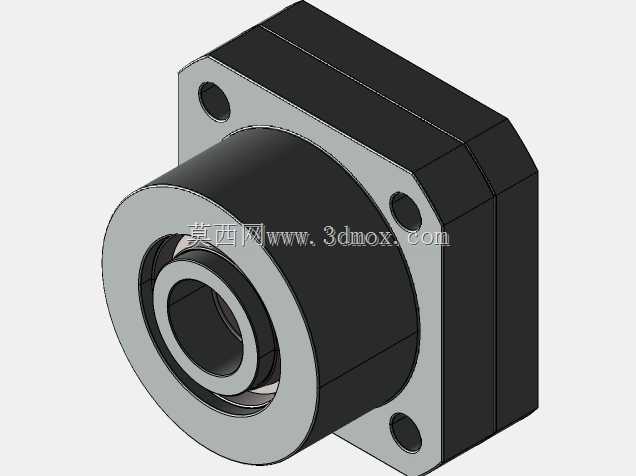

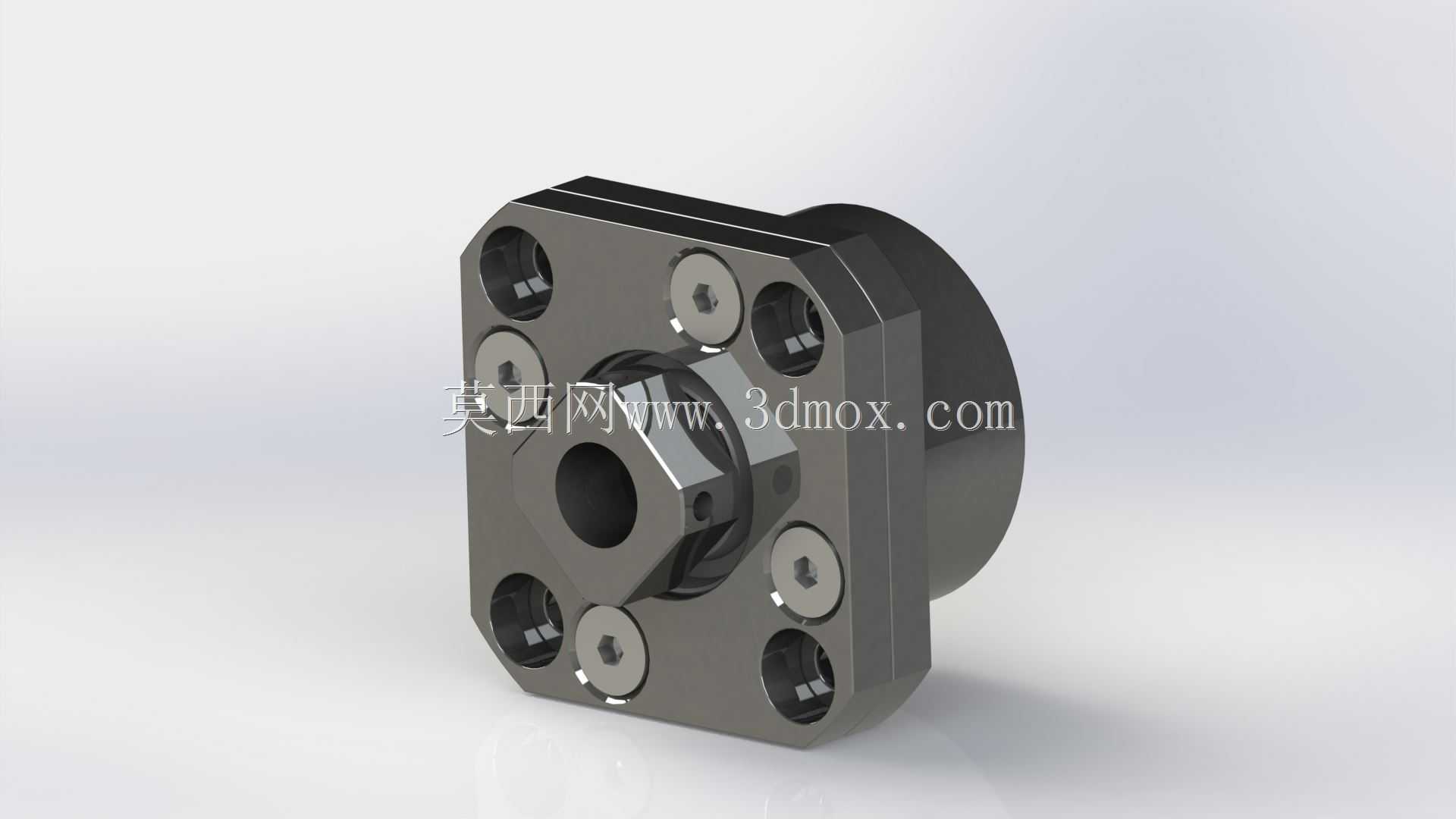

这款FK型滚珠丝杠支撑座，是滚珠丝杠传动副里承担固定端支撑功能的核心配套零件，日常在数控进给轴、线性模组、精密滑台这类需要高精度直线传动的设备里随处可见，主要作用是给滚珠丝杠提供稳定的径向与轴向约束，抵消丝杠运转时产生的轴向窜动与径向跳动，保证传动过程的同轴度与重复定位精度。从结构设计来看，整体采用切边法兰式安装基体，法兰端面上均匀分布四个沉头安装孔，安装时可以直接通过内六角螺钉将支撑座锁紧在设备安装立板上，切边的法兰外形相比圆形法兰更节省安装空间，也能在紧凑安装位里起到防转定位的作用，避免支撑座受丝杠反作用力时出现周向偏转。支撑座内部集成了成对配置的角接触轴承，轴承预紧结构在出厂装配时就已经调整到位，不需要使用者自行拆解调整预紧量，能直接抵消轴承运转间隙，保证支撑刚性，轴承内孔与丝杠轴端采用标准轴径配合，轴端锁紧位预留了锁紧螺母与止动垫圈的安装空间，装配时可以通过锁紧螺母将丝杠轴端与轴承内圈锁死，避免丝杠正反转切换时出现轴端窜动。支撑座的伸出端做了阶梯轴颈结构，外径尺寸与安装板上的定位止口匹配，装配时可以先将支撑座的伸出端插入安装板的预制止口内完成径向定位，再锁紧法兰螺钉，能大幅降低装配时的同轴度找正难度，也能避免长期运转后支撑座出现径向偏移。从安装边界来看，法兰面的安装孔中心距、伸出端止口直径、轴承内孔适配的丝杠轴径都遵循通用传动配件的尺寸规范，能直接和同规格的滚珠丝杠、FF型浮动支撑座配对使用，不需要额外做安装位的二次加工。在实际选型应用中，这类固定端支撑座通常搭配在丝杠的驱动端，和电机座、联轴器配合组成完整的进给传动链，相比自制的焊接支撑结构，这种一体式支撑座的轴承位同轴度、端面垂直度都经过精密加工，能有效降低丝杠运转时的附加弯矩，延长丝杠与轴承的使用寿命，在3C检测设备、小型数控雕刻机、自动化点胶设备的进给轴设计中，这类支撑座是选型时的优先选项，既可以减少设计阶段的非标零件出图工作量，也能降低装配阶段的调试难度，避免因为支撑结构刚性不足导致的进给抖动、定位精度超差问题。
