AMADA激光机配套钳位夹紧工装结构

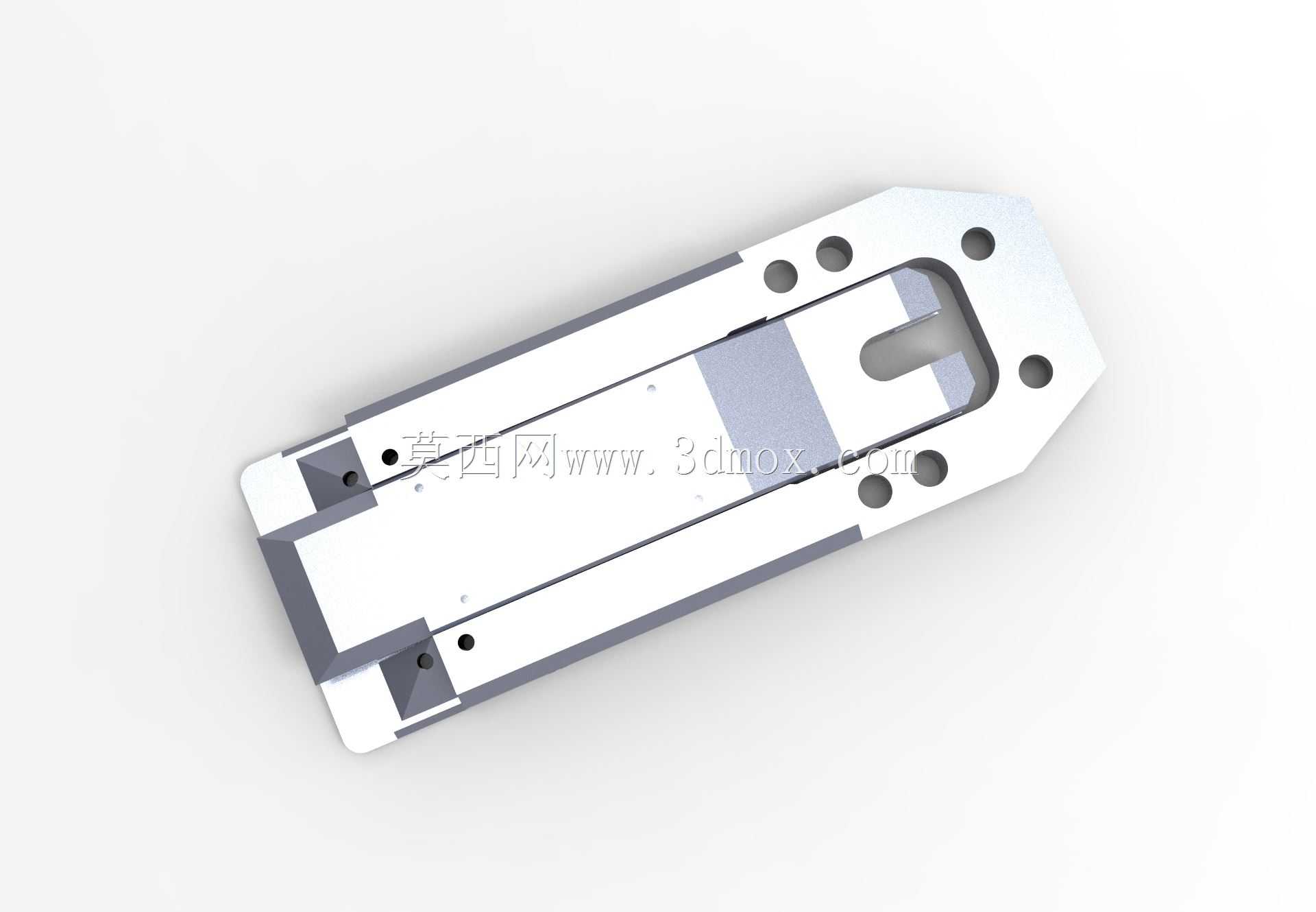

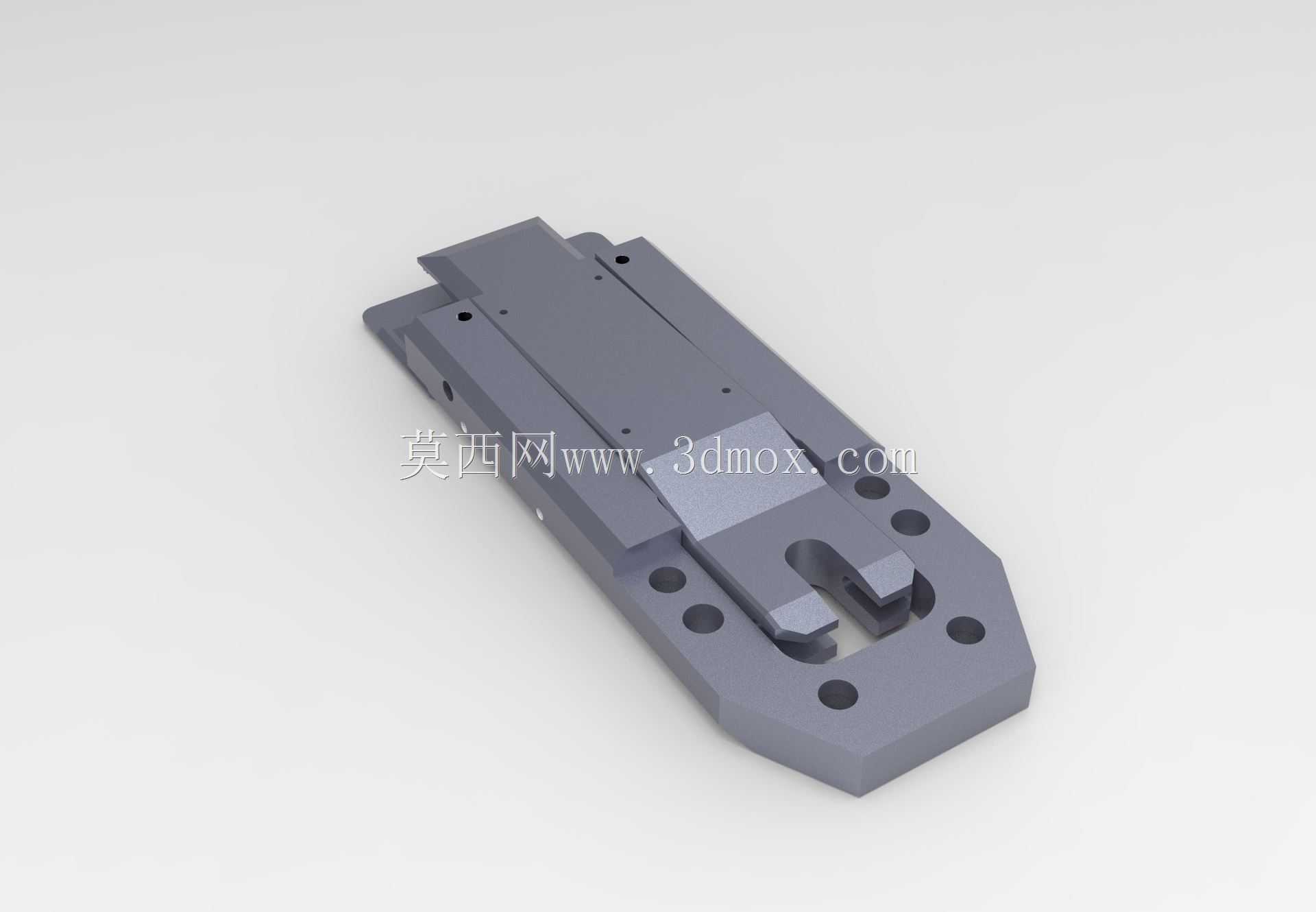

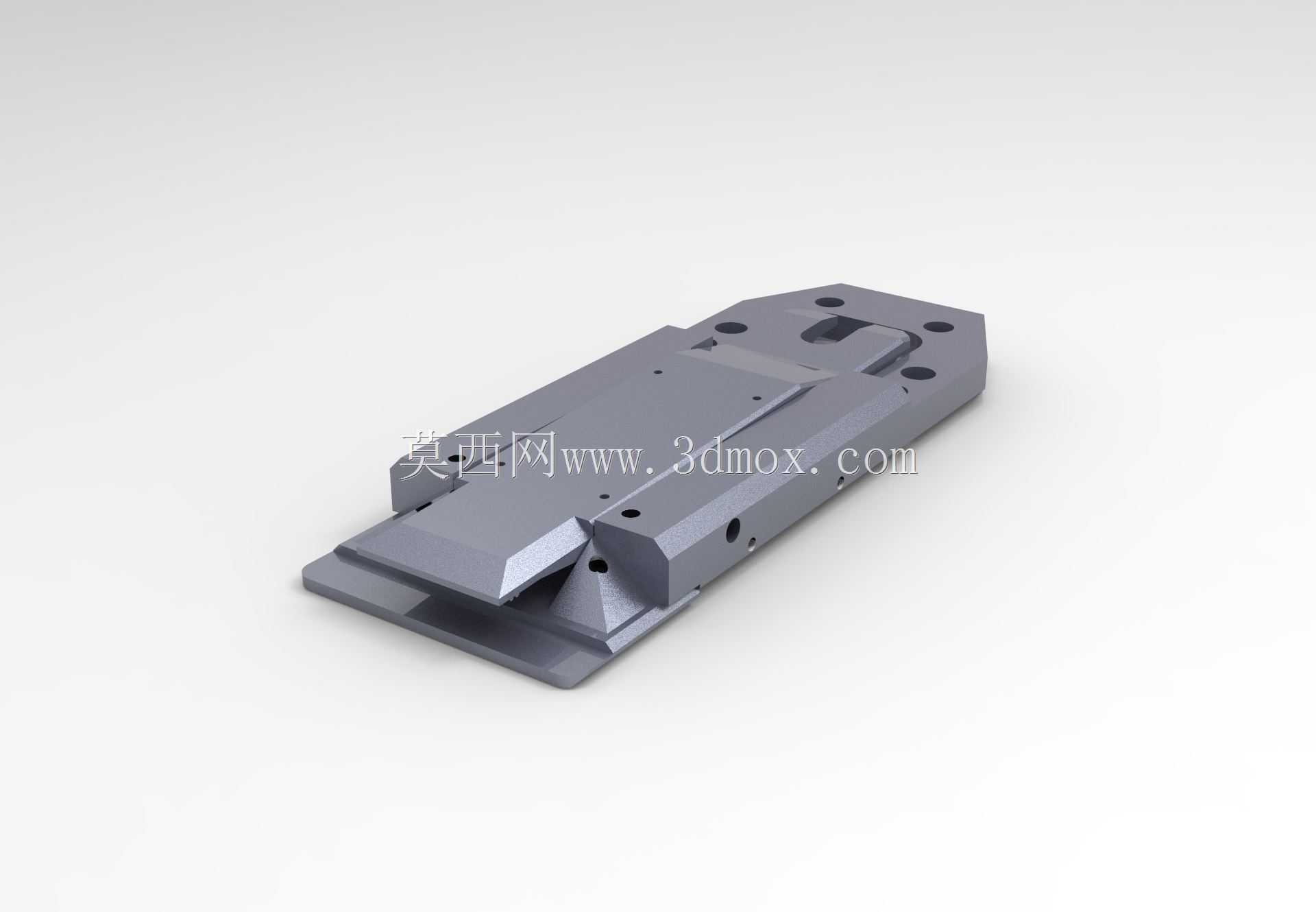

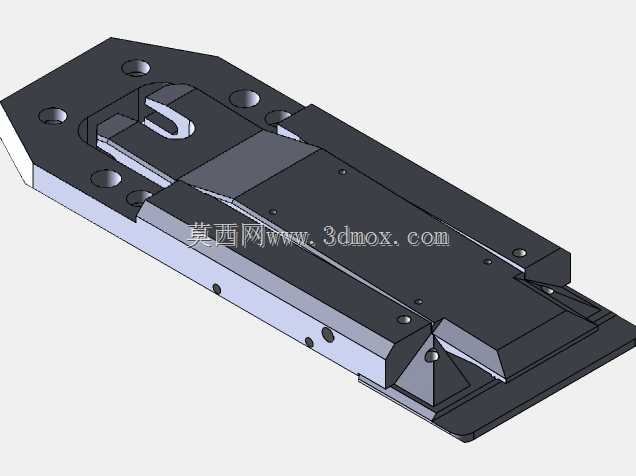

这款钳位结构是为AMADA系列激光加工设备配套设计的定位夹紧组件，主要应用在钣金激光切割、激光打标工序的工件装夹环节，在实际生产场景中，这类钳位组件直接安装在激光设备的工作台面，承担待加工板材的定位与压紧功能，避免板材在激光头高速移动加工过程中出现位移、翘边问题，保障加工尺寸精度与切口质量。从结构设计来看，整体采用一体化钢制基体加工成型，基体上分布的多组安装孔位完全匹配AMADA激光机工作台的T型槽间距，安装时无需额外打孔改造工作台，直接通过T型螺栓即可完成固定，安装边界完全适配常规AMADA中小功率激光设备的工作台装夹区域，不会与激光头的运动行程产生干涉。钳位的夹紧工作面做了阶梯式设计，可适配不同厚度的钣金板材装夹，薄至0.5mm的冷轧板、厚至6mm的碳钢板都能实现稳定压紧，工作面的边角做了小倒角处理，避免装夹时刮伤板材表面影响后续喷涂或电镀工序。基体侧面设置的定位销孔可配合快换定位销使用，批量加工同规格工件时，可通过定位销快速完成工件初定位，无需每次反复调整装夹位置，能有效缩短单件加工的辅助装夹时间。设计过程中充分考虑了激光加工场景的使用需求，整体结构没有突出的悬臂结构，所有棱角都做了钝化处理，避免激光加工产生的高温熔渣飞溅附着在结构缝隙中造成卡滞，基体表面做了发黑处理，可减少激光反射对操作人员视线的干扰，同时提升基体的防锈耐磨性能，适配车间多油污、多金属粉尘的加工环境。钳位的压紧力通过接触面的均匀分布设计实现，不会在薄板材表面留下明显压痕，对于表面质量要求高的装饰类钣金件也能适用，组件整体没有易损的薄壁结构，长期反复装夹使用也不会出现形变，维护时仅需定期清理接触面的熔渣残留即可，无需频繁更换配件。在实际产线应用中，这类钳位组件通常成组布置在工作台的进料侧与出料侧，配合设备的自动送料结构可实现连续加工的不间断装夹，相比通用的手动压板夹具，这款专用钳位的装夹效率可提升40%以上，同时装夹定位的重复精度可控制在0.1mm以内，完全满足激光加工的精度要求。
