多工位适配机械手作业的通用焊接工装台

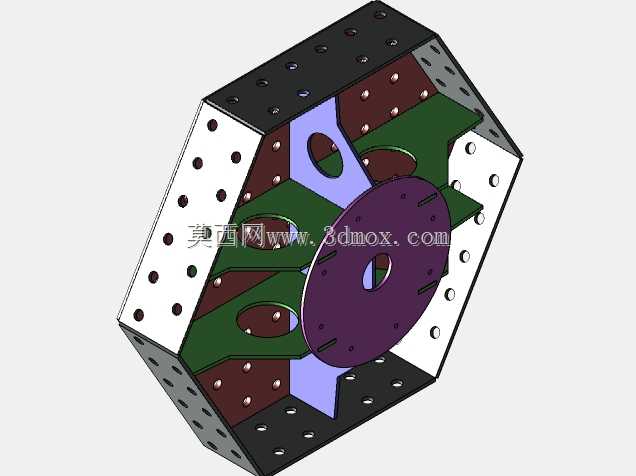

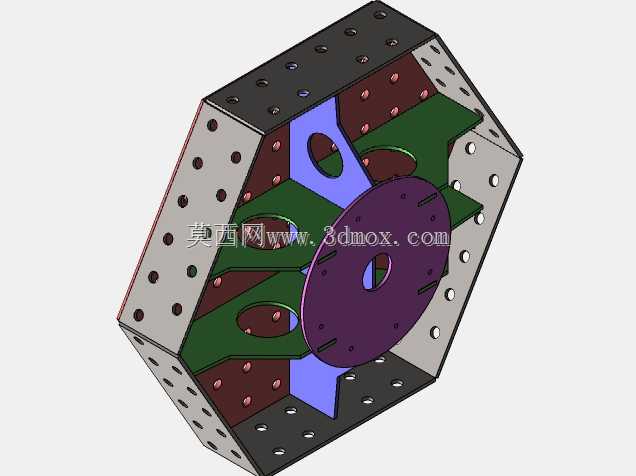

这款焊接台主要面向自动化焊接产线的工位搭建需求，适配六轴工业机械手、直角坐标焊接机器人的作业半径覆盖要求，可作为小型结构件、异形钣金组件、精密装配件的焊接承载基准，在汽车零部件焊接、五金构件加工、小型钢结构组焊场景中都能适配使用。从结构设计逻辑来看，整体采用正六棱柱的主体框架构型，六个立面均预留了阵列排布的标准安装孔位，可根据待焊工件的装夹需求，在不同立面快速切换安装定位块、快速夹钳、气动压紧机构，无需反复调整台体的摆放位置，就能满足多朝向焊缝的焊接作业需求，减少工位周转的辅助时间。台体内部设置了多层交错的支撑筋板，不同颜色区分的筋板分别承担不同方向的载荷传导，紫色的中心安装盘可适配回转驱动机构的连接，当需要配合变位机使用时，可直接通过中心盘的孔位完成定位锁紧，实现台体整体回转，让机械手能够以最优焊枪姿态接触到所有焊缝位置，避免焊枪姿态受限产生的焊接缺陷。立面的安装孔采用等间距阵列设计，孔位公差按照工装夹具的安装精度要求设定，可兼容市面上主流的焊接工装标准附件，不需要额外加工转接板就能完成装夹组件的固定。台体上下端面同样预留了安装孔，可直接固定在车间的钢制地坪、焊接工位架或者变位机法兰盘上，安装边界可根据产线布局灵活调整，既可以单台独立作为手工焊接的辅助平台使用，也可以多台串联组成自动化焊接产线的多工位载体，配合机械手的移动轴实现批量工件的连续焊接作业。内部筋板的排布经过载荷校核，在承受单侧500kg的装夹载荷时，台体整体形变量控制在焊接工装允许的精度范围内，不会因为装夹受力导致工件定位偏移，保证批量焊接时的尺寸一致性。中心区域的镂空设计既减轻了台体自身重量，方便工位调整时的转运，也能为焊接过程中的焊渣掉落、管线排布预留空间，避免焊渣堆积在台体内部影响装夹精度，侧面的镂空区域也可作为气动管线、传感线路的走线路径，让工位布线更加规整，减少焊接过程中管线被焊渣烫损的风险。
