多层可移动手动装配作业置物推车

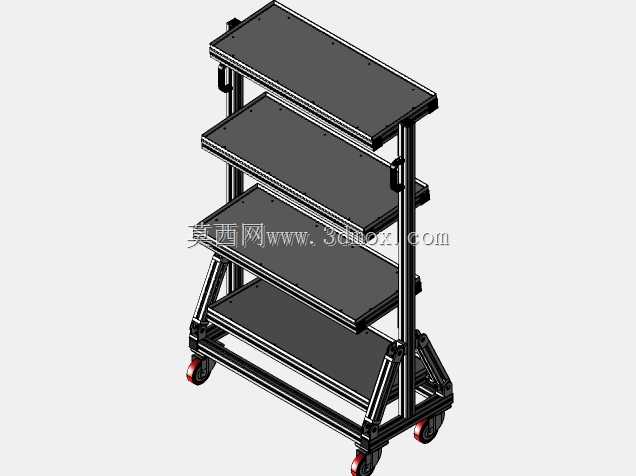

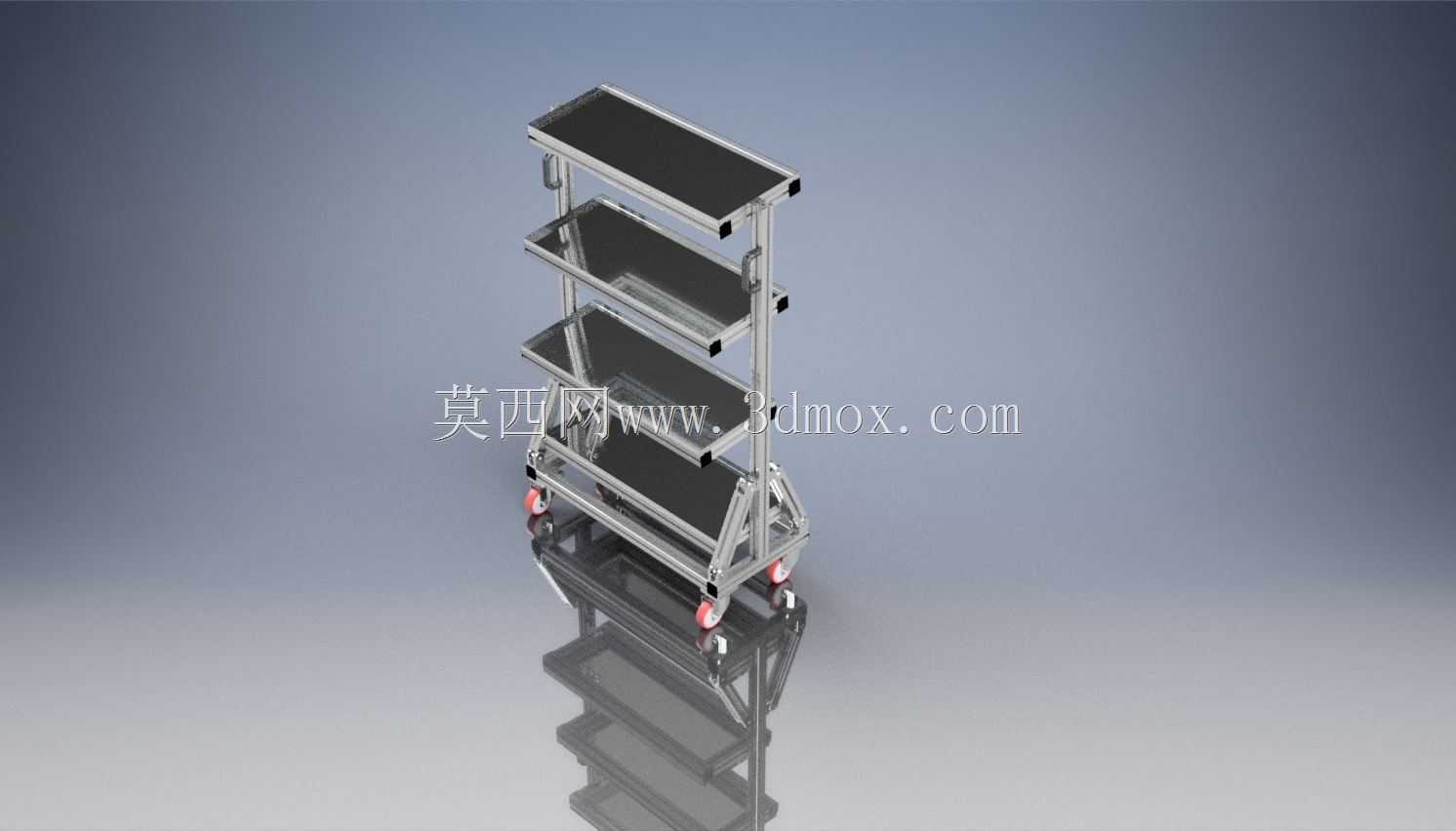

这款手动装配配套的置物推车，主要面向车间内工位旁的物料暂存、装配工具就近摆放场景，适配多品种小批量的手动装配作业需求，解决装配过程中零件、工具分散摆放导致的取放效率低、作业台面杂乱的问题。整体框架采用铝型材拼接结构，纵梁做了分段式铰接设计，可根据作业需求调整层架的倾斜角度，适配不同尺寸零件的摆放需求，避免小规格零件从层架边缘滑落。四层置物层板采用防静电硬质板材铺设，边缘做了包边处理，层板与铝型材框架通过内嵌式角码连接，无需外露紧固件，避免刮蹭作业人员或零件表面。底部配置四个带刹车的万向脚轮，两个定向轮两个万向轮的搭配，既保证推行过程中的方向稳定性，也能在工位旁停靠时锁止脚轮，避免作业过程中推车移位。设计阶段优先考虑了工位旁的通行边界，整体宽度控制在600mm以内，可轻松通过车间内800mm宽的人行通道，停靠时不会占用过多主通道通行空间；整体高度控制在1500mm，最上层置物板高度适配站立作业人员的手肘取放高度，无需抬手或弯腰即可拿取常用工具，最下层置物板离地高度控制在150mm，避免地面灰尘、积水沾污存放的零件。框架连接部位全部采用标准力士乐铝型材配套紧固件，后期维护时可直接替换同规格标准件，无需单独定制加工配件；层架的铰接部位设置了阻尼定位结构，调整角度后可自动锁止，无需额外拧紧紧固件，调整操作单人即可完成。推车侧面预留了工具挂板安装孔位，可根据作业需求加装挂钩、零件盒挂架，拓展置物能力，适配不同装配工序的工具存放需求。实际使用中，这类推车可直接推到装配工位旁，将当前工序需要的零件、工装夹具分层摆放，作业人员无需反复往返物料架取件，单工位装配的辅助取件时间可压缩三成以上；层架倾斜角度调整功能，在摆放小型轴类、钣金类零件时，可将层板调整为15度倾角，零件自然靠向层板内侧，拿取时视线无遮挡，也不会出现零件滑落掉落的问题。整车承重按照每层20kg设计，四层总承重不超过80kg，完全满足手动装配工序的工具、小批量零件的存放需求，铝型材框架的自重较轻，单人即可轻松推行移位，适配车间内频繁调整工位布局的使用场景。
