APDS9960多功能手势传感模块结构设计

项目分类:传感器 发布时间:2021-09-27 ID:288494
  • APDS9960多功能手势传感模块结构设计
  • APDS9960多功能手势传感模块结构设计
  • APDS9960多功能手势传感模块结构设计
  • APDS9960多功能手势传感模块结构设计
  • APDS9960多功能手势传感模块结构设计
  • APDS9960多功能手势传感模块结构设计

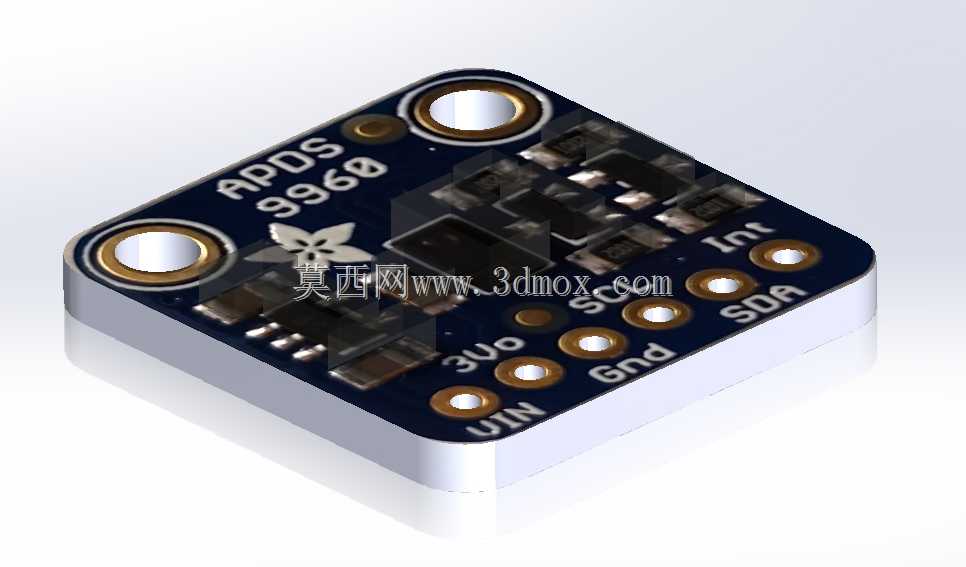

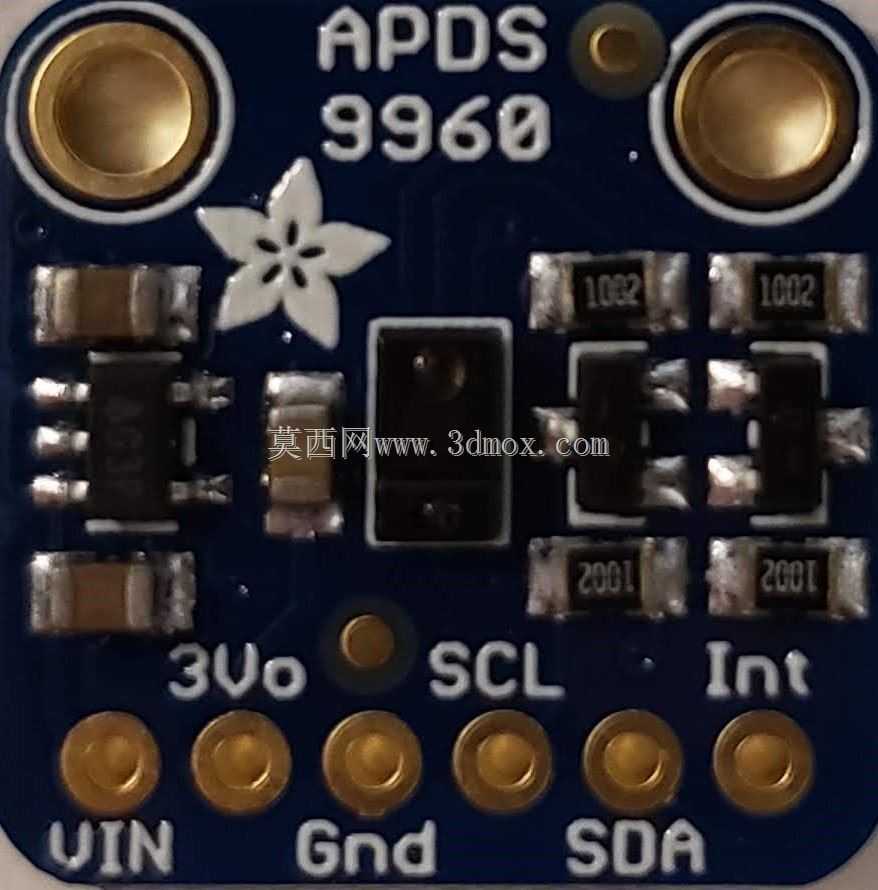

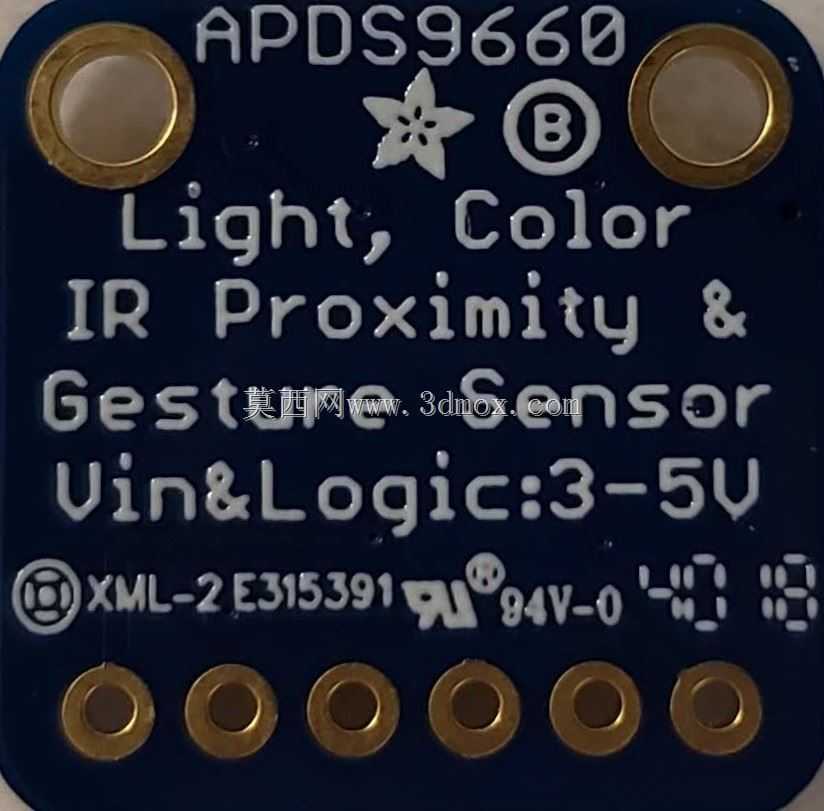

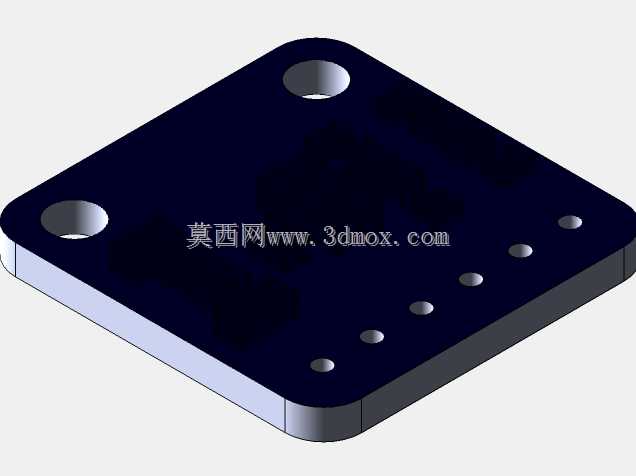

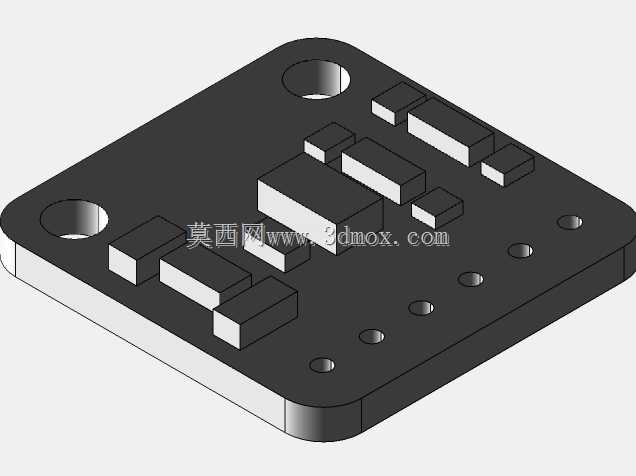

  在智能交互终端、非接触式控制设备、智能家居控制面板等场景的硬件选型中,集成多类感知能力的传感模块往往能大幅简化整机的结构布局与电路走线,APDS9960传感模块的三维结构设计,正是围绕这类集成化感知需求展开。从实际工程落地的角度看,该模块将近距离检测、环境光强度采集、RGB色彩识别、手势方向识别四类功能整合在单块PCB基板上,核心传感芯片布置在板体正面居中位置,周边配套的阻容元件沿芯片引脚走向排布,尽可能缩短高频信号走线长度,降低I2C通信过程中的信号干扰风险。板体四角设置了金属化安装孔,孔位内径适配M2规格的固定螺丝,安装孔周边做了环形露铜处理,既可以通过铜柱与主控板实现接地连通,也能在螺丝锁附时分散应力,

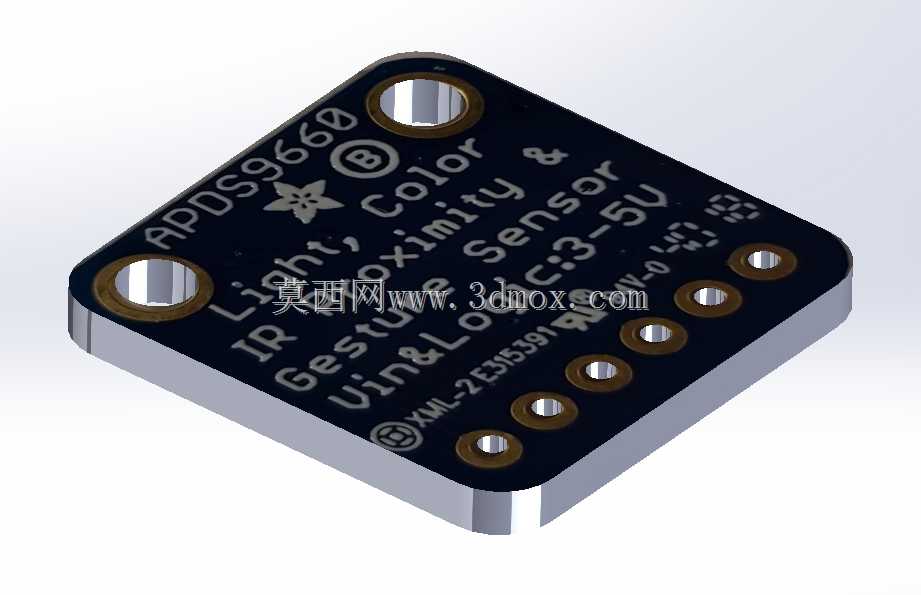

  避免PCB基材出现压裂破损。模块对外的通信引脚沿板体长边一侧排布,依次标注电源、地、I2C时钟、I2C数据、中断信号的丝印标识,引脚间距采用标准2.54mm排针间距,既可以直接焊接排针插接到面包板做原型验证,也能通过贴片焊接的方式集成到定制化主控板上,适配不同开发阶段的装配需求。从安装边界来看,模块整体厚度控制在3mm以内,板体外形为规整矩形,除核心传感芯片上方需要预留无遮挡的光学探测空间外,其余区域的周边结构不会对探测效果产生影响,设计时只要保证传感芯片正面方向10cm范围内无深色不透光遮挡物,即可实现稳定的手势识别与距离检测。在功能实现逻辑上,该模块通过I2C接口与微控制器进行数据交互,不需要额外的AD采样电路,

  主控端只需要按照通信协议读取对应寄存器的数据,就能获取当前的环境光亮度、RGB三通道色值、物体接近距离,以及上下左右四个方向的手势动作判定结果,省去了多类分立传感器的校准、布线工作量。实际装配过程中需要注意,模块的光学探测面要尽量与设备外表面的透光窗口平行,窗口材质优先选用透光率90%以上的亚克力或玻璃材质,避免带有深色涂层的外壳材料遮挡探测光路,影响手势识别的响应距离与色彩检测的准确度。对于需要做非接触式交互的产品,比如免接触的电梯按键面板、桌面手势控制的外设、自动亮度调节的显示终端,这类集成化传感模块的结构设计可以有效减少整机内部的传感器占用空间,降低多传感器协同工作时的结构干涉概率,同时统一的通信接口也能减少固件开发的适配工作量,在小批量原型开发与量产产品设计中都有较高的适配性。
