144灯距可寻址LED灯珠贴片单元结构

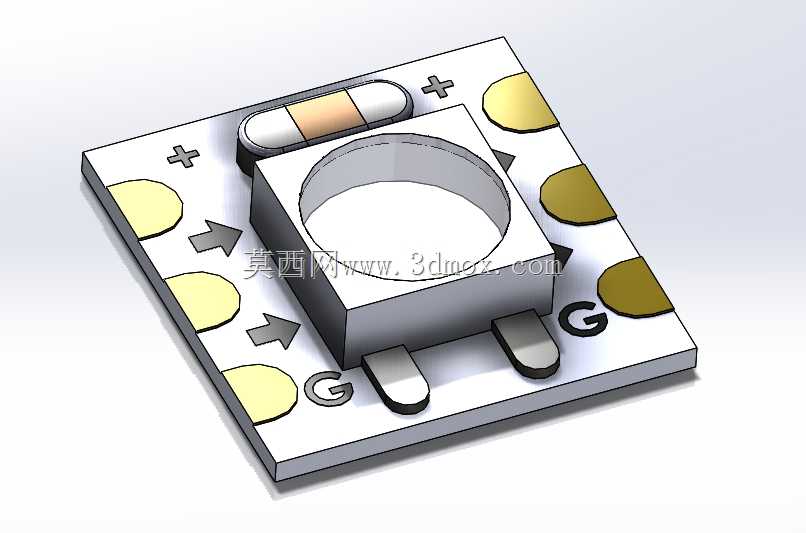

这款可寻址LED贴片单元，是针对高密度像素灯条应用做的实物逆向建模成果，建模过程完全参照市售144灯每米规格的成品灯条拆解实测数据完成，所有结构边界都匹配实际量产器件的装配公差要求，可直接用于灯条整段装配仿真、亮化工程结构排布验证、配套PCB封装匹配校验等场景。从实际应用场景来看，这类高密度可寻址LED单元目前大量用在氛围亮化、互动显示装置、小型像素屏、文创灯光装置里，144灯每米的排布密度可以兼顾像素细腻度与布线难度，单颗单元自带信号解码电路，可实现单灯独立寻址控制，不需要额外搭配解码芯片就能完成串联信号传输，大幅简化整灯条的布线复杂度。建模时优先还原了器件的安装边界：基板部分的焊盘位置、极性标识完全匹配实际SMT贴片的工艺要求，正负极、信号输入输出端的焊盘尺寸留足了钢网开网的公差余量，透镜部分的出光角度、高度尺寸参照实测的发光范围做了还原，能直接导入光学仿真软件验证混光效果，避免整灯条组装后出现光斑不均、暗区等问题。结构设计上，灯珠本体的限位凸台、引脚成型角度都和实物一致，做整段灯条装配仿真时，可以直接模拟SMT过炉后的器件高度，验证配套的防水滴胶层厚度、透光面罩的装配间隙是否合理，不需要额外调整模型尺寸。基板上的极性标识、接地标记都做了等比例还原，在做生产工装设计、贴片定位治具建模时，可以直接提取模型上的定位特征做治具的定位销、避让槽设计，减少重复测绘的工作量。另外建模时特意还原了灯珠侧面的防呆结构，在做自动化贴片的吸嘴选型、飞达定位调整时，可以直接参照模型的外形轮廓校验吸嘴吸附位置、飞达出料的定位精度，避免批量贴片时出现器件偏位、极性反向的问题。从安装适配性来看，单颗单元的长宽尺寸完全匹配144灯每米的排布间距，整段拼接时相邻灯珠的间隙和实物一致，可直接用于灯条铝基板的排布设计、散热结构的热仿真验证，提前评估长时间点亮时的基板温度分布，优化散热铝槽的结构尺寸。
