Sparkfun九自由度惯性测量传感模块结构

　　做小型机器人姿态解算、穿戴式动作捕捉、无人机飞控前置选型的时候，经常会碰到多传感器分立布局占用PCB空间、I2C地址冲突、校准流程繁琐的问题，这款九自由度传感棒的设计思路刚好切中这类场景的痛点。从实际装机的角度看，它把三轴加速度计、三轴陀螺仪、三轴磁力计全部集成在单颗LSM9DS1芯片内部，不需要在主控板上额外排布三颗独立传感器的外围电路，也不用单独给每个传感器做信号走线的等长处理，对于空间受限的小型移动设备来说，能省出不少宝贵的板载面积。

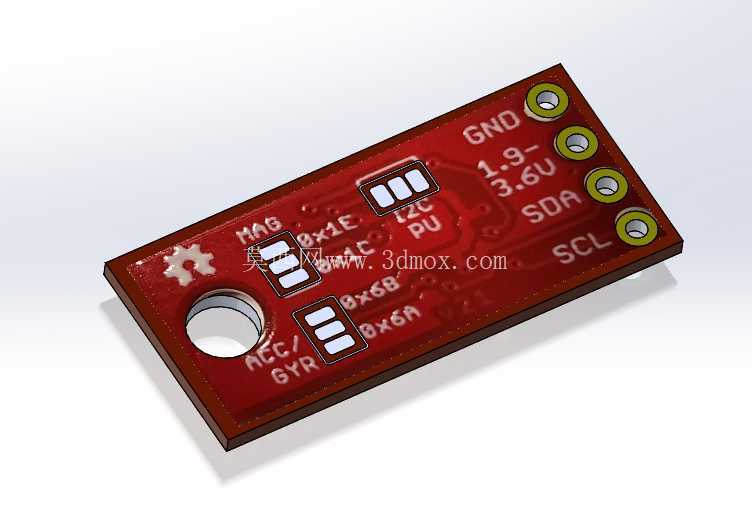

　　先讲安装边界的细节，这款传感模块的外形尺寸控制在0.9英寸×0.4英寸，也就是大概22.86mm×10.16mm的窄长形态，和常见的分立式九自由度传感器板相比，它特意把引出引脚的数量压缩到了四个，分别对应电源、地、I2C时钟、I2C数据，不需要额外接中断引脚也能完成基础的九轴数据采集，对于快速原型验证来说，接线工作量能减少一半以上。板端预留的四个安装孔是标准的2.54mm间距定位孔？不对，仔细看实物的安装孔是沿板长侧排布的单边四个孔？哦不对，看渲染图里的安装孔是在板的短边一侧，四个镀金过孔排成一列，孔径刚好适配M2的铜柱安装，安装的时候不需要额外做固定支架，直接用尼龙螺柱就能把模块固定在设备的重心位置，避免因为安装偏移带来的姿态解算误差。

　　再讲功能特性的实际表现，这款模块上的LSM9DS1芯片给三类传感器都留了足够的量程选择空间，加速度计量程可以在±2g、±4g、±8g、±16g之间切换，做慢速的人体动作捕捉的时候选±2g量程能拿到更高的采样分辨率，做高动态的航模飞控的时候切到±16g量程也不会出现数据溢出；陀螺仪支持±245dps、±500dps、±2000dps三档量程，低速姿态检测用小量程降低噪声，高速机动场景用大量程保证数据完整；磁力计的量程覆盖±4高斯到±16高斯，在室内弱磁环境和室外靠近金属结构的场景下都能正常输出航向数据。三类传感器的数据都通过同一个I2C接口传输，不需要占用主控的多组IO口，对于Arduino、树莓派这类开源硬件平台来说，只需要接四根线就能完成硬件连接，配合官方提供的驱动库，几分钟就能拿到原始的九轴数据，再通过Mahony或者Madgwick滤波算法就能解算出稳定的姿态角。

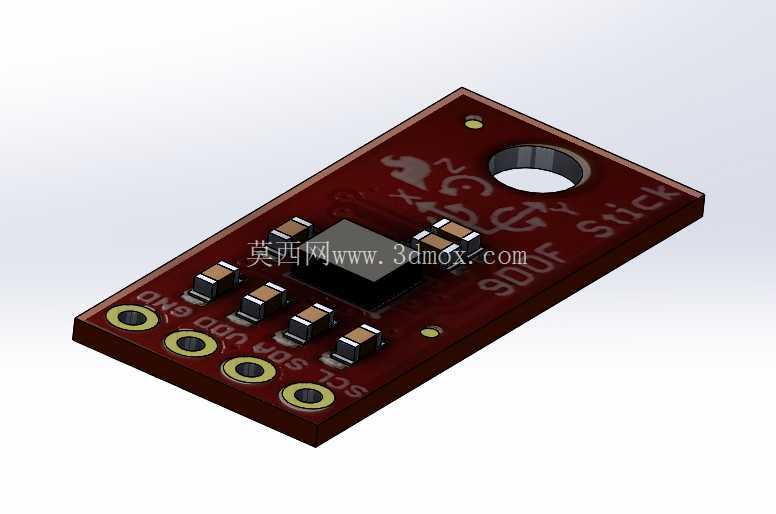

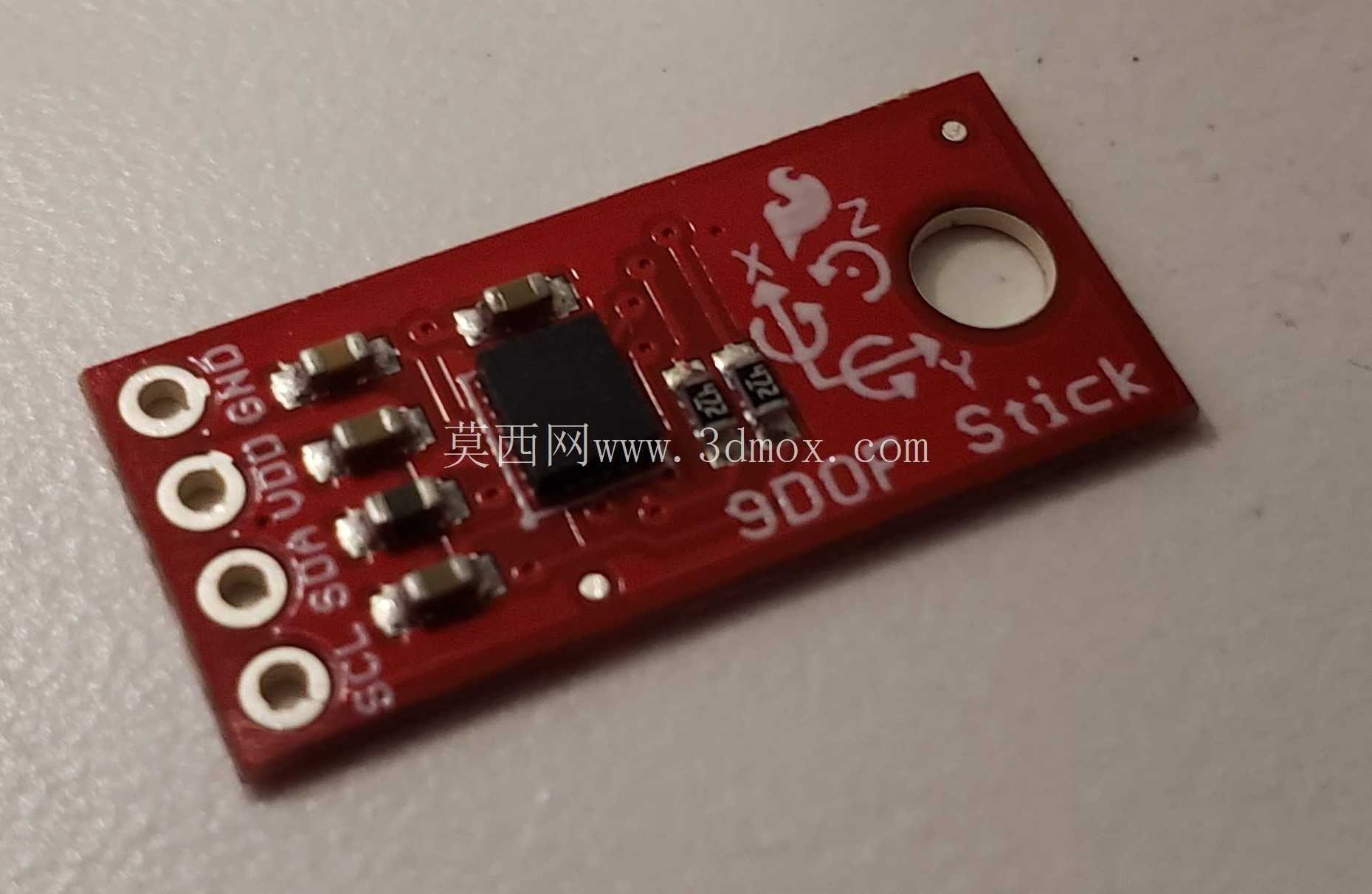

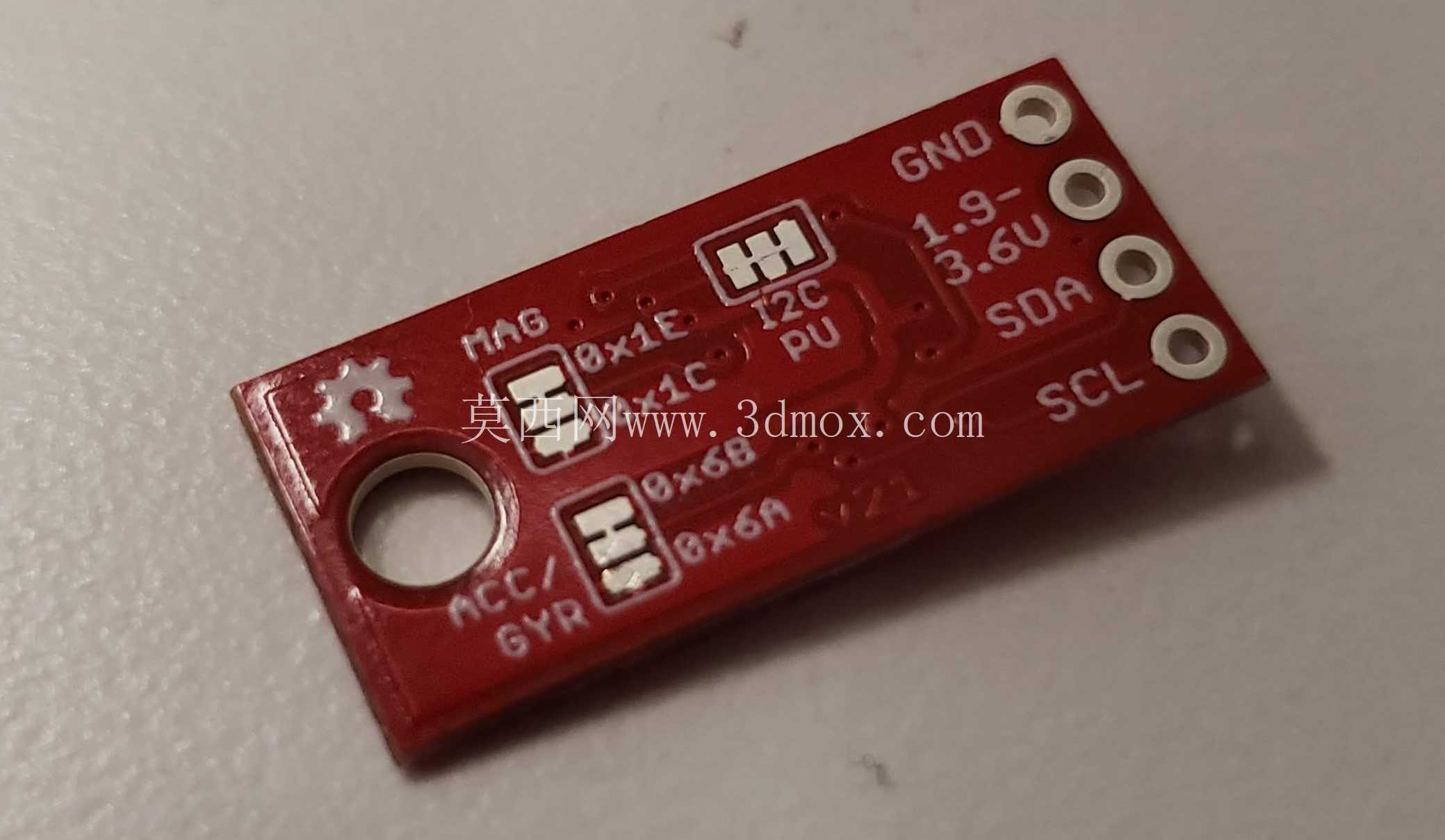

　　从设计思路上看，这款模块没有做多余的外围电路，板上只留了必要的电源退耦电容和上拉电阻，PCB用红色阻焊，丝印清晰标注了每个引脚的功能和传感器的坐标轴方向，装机的时候不用反复查 datasheet 确认轴方向，直接按照丝印的x/y/z标识对齐设备坐标系就能减少校准的工作量。板端预留的定位孔旁边做了半金属化的沉孔设计，焊接排针或者直插的时候不容易出现虚焊，也能承受一定的插拔力，适合在教学实验、原型验证这类需要反复拆装的场景里使用。

　　实际应用的时候要注意，因为磁力计容易受到周围铁磁材料的影响，安装的时候要尽量把模块远离电机、螺丝、电池这类带磁或者含铁的部件，最好是在设备整体组装完成之后再做一次硬磁和软磁校准，才能拿到准确的航向数据。另外模块的供电范围是1.9V到3.6V，不要直接接5V电源，避免烧坏芯片，要是用在5V系统里需要额外加电平转换电路，不过现在大部分开源主控都已经支持3.3V逻辑电平，直接接线就能用。

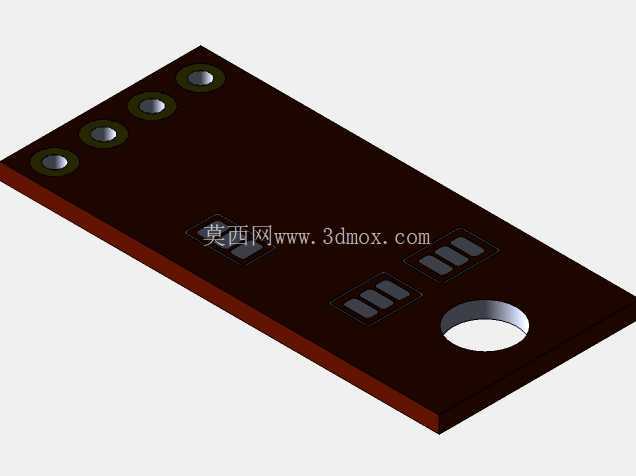

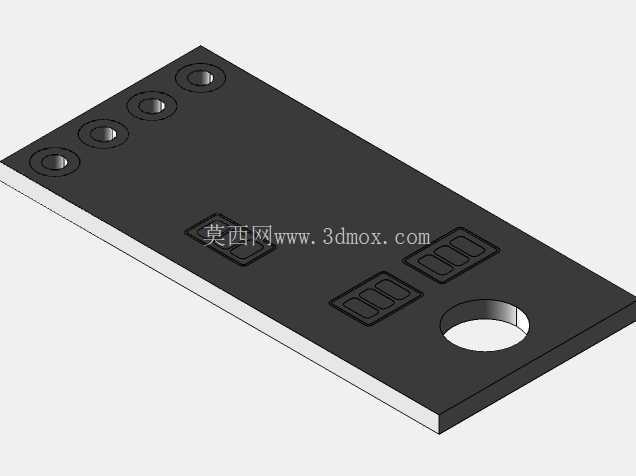

　　和同类型的分立式九自由度传感器板相比，这款窄长形态的传感棒更适合安装在狭窄的设备缝隙里，比如小型机械臂的关节处、智能手环的内部空间、微型无人机的机臂上，不会因为板型太宽挤占其他结构件的安装空间。四个引脚的设计也让它更适合用在快速接插件的连接场景，不用接十几根排线，用标准的4P杜邦线就能完成连接，调试的时候拆装也很方便。做三维建模的时候，要注意把模块的安装孔位置、引脚高度、板厚都准确还原，板厚是标准的1.6mmPCB厚度，排针露出板底的高度大概是2.5mm，安装的时候要给底部的焊点留出足够的间隙，避免和下方的PCB或者结构件短路。模块表面的芯片和阻容元件的高度都不超过2mm，整体安装高度可以控制在5mm以内，对于超薄型的设备来说也能适配。
