小型直插式12V直流电磁继电器结构

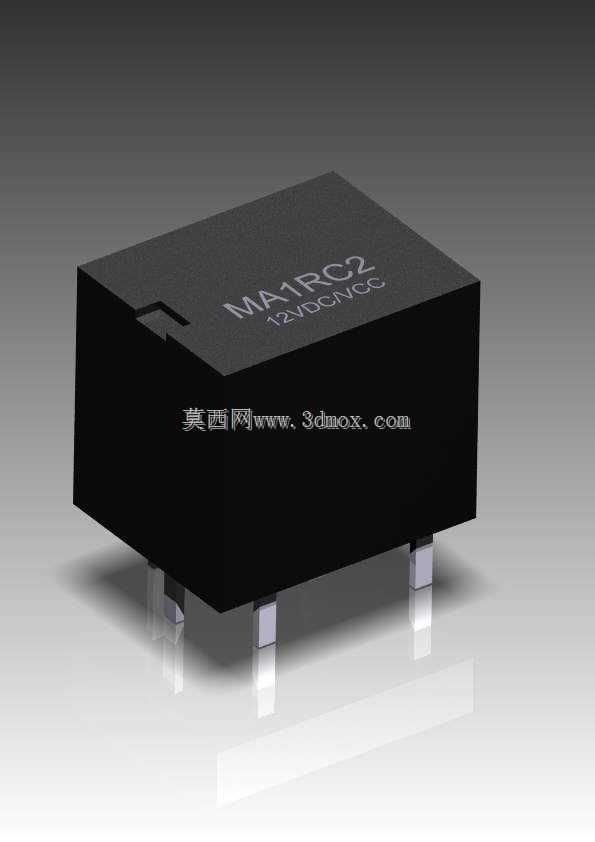

这款12V直流电磁继电器，是低压控制回路里极为常见的通断执行元件，在工业控制板卡、小型自动化设备、车载电控单元、智能家居控制模块里都有大量应用，核心作用是用小电流控制信号去驱动大电流负载回路的通断，既能实现控制回路与负载回路的电气隔离，也能避免控制端直接带大负载出现的烧蚀、干扰问题。从结构设计来看，这款继电器采用塑封方型外壳，外壳顶面做了清晰的引脚定义标识，方便生产装配、后期维修时快速识别引脚功能，不会出现接线错接的问题；外壳采用阻燃工程塑料注塑成型，边角做了小圆弧过渡，既可以避免装配时刮伤操作人员手指，也能提升外壳的抗冲击能力，在设备出现小幅振动的工况下不会出现外壳开裂的情况。引脚采用直插式设计，四个引出脚的排布间距符合常规PCB板载安装的通用标准，引脚端部做了镀锡处理，不管是波峰焊还是手工焊接都能保证良好的吃锡效果，不会出现虚焊、脱焊的问题；安装时不需要额外的固定支架，直接将引脚插入PCB对应焊盘孔焊接即可，能大幅减少板卡装配的工序步骤，提升生产组装效率。设计这款继电器的三维模型时，重点还原了外壳的实际轮廓尺寸、引脚的伸出长度与相对位置、顶面标识的排布位置，所有安装边界尺寸都匹配实际量产元件的参数，结构工程师在做PCB布局、设备内部空间排布时，可以直接调用这个模型做干涉检查，不需要反复核对元件样本的尺寸参数，能有效减少设计阶段的尺寸匹配错误。从功能特性来说，这款12V规格的继电器适配常见的低压直流控制回路，线圈驱动电压匹配常规工控板卡、车载电路的控制输出等级，内部触点的载流能力可以满足小型电机、指示灯、电磁阀这类常见低压负载的通断需求，塑封结构可以阻挡日常使用中的灰尘、少量潮气进入元件内部，提升元件在常规工业环境、民用设备内的使用寿命。在做设备内部结构排布时，要注意给继电器本体预留足够的散热空间，因为继电器带载通断时触点会产生小幅温升，周边不要紧贴热敏元件，同时要注意引脚的焊接高度，避免继电器本体底部与PCB板面之间的距离过小，影响焊接后的清洗、三防漆涂覆工序。
