帕尔芬格PK系列折叠臂起重作业装置结构

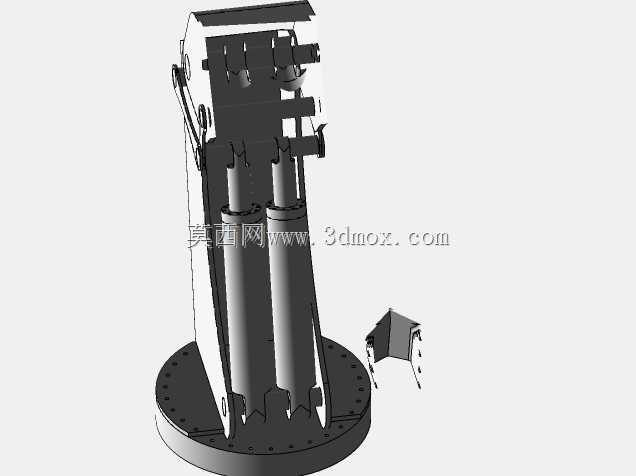

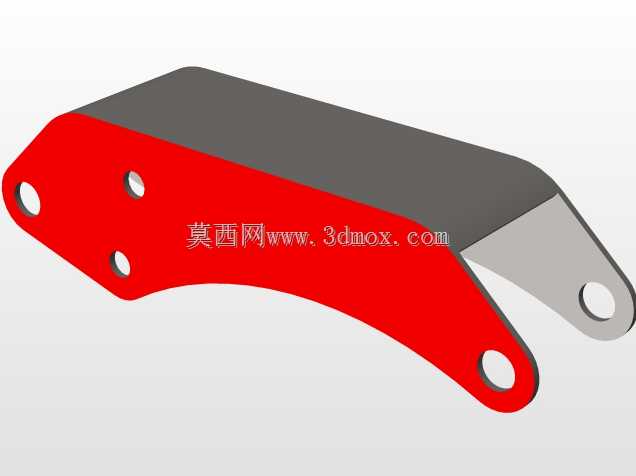

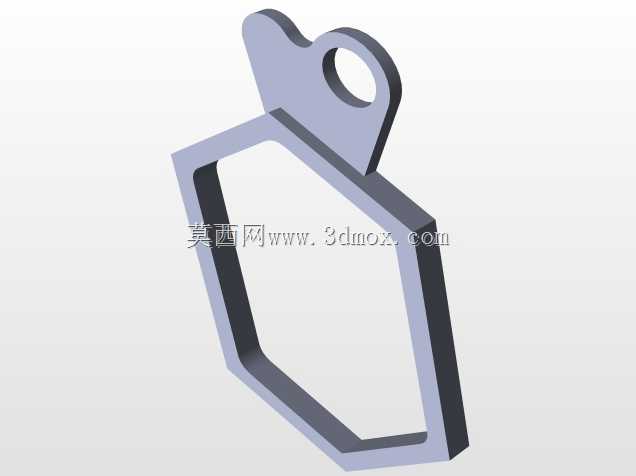

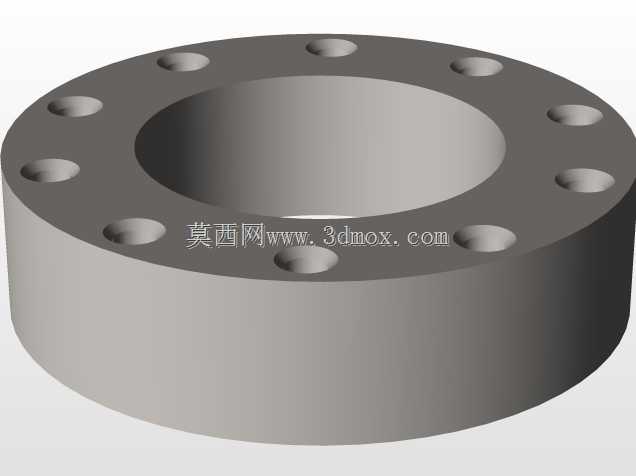

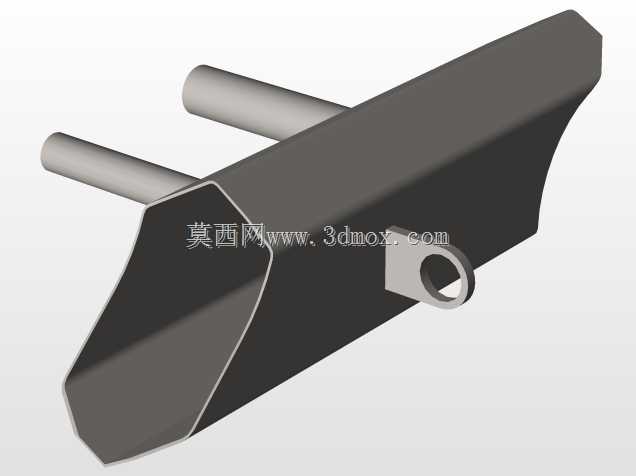

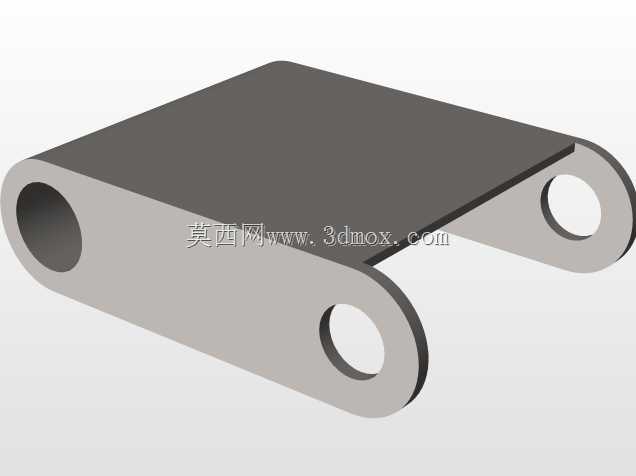

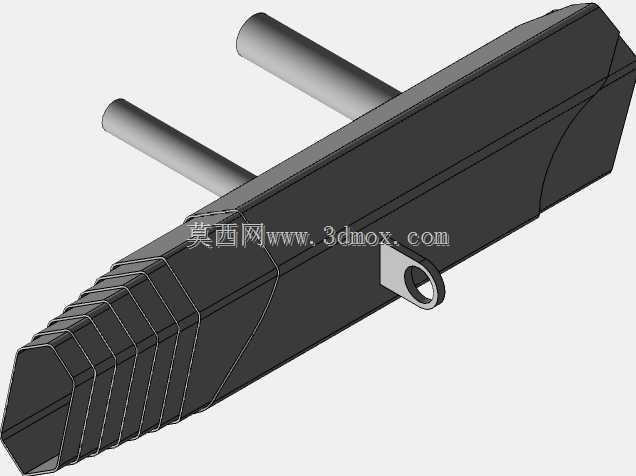

这款折叠臂式起重装置多搭载于货运车辆底盘，适配物流场站、市政抢修、中小型设备转运等近距离吊装场景，可在狭窄作业空间内完成常规直臂起重机无法覆盖的吊装点位作业，尤其适合城区街巷、厂房内部等受限空间的重物移位与安装作业。从结构设计来看，该装置采用底座法兰式安装结构，底部圆形法兰盘预留多组均布螺栓安装孔，可直接与车辆副梁或者固定基座通过高强度螺栓刚性连接，安装时需保证基座平面度公差控制在合理范围，避免底座受附加弯矩导致连接螺栓疲劳断裂。臂架部分采用多节折叠铰接结构，每节臂架之间通过铰接销轴连接，配套的液压油缸分别驱动各节臂的俯仰与折叠动作，作业时可根据吊装点位的空间位置灵活调整臂架姿态，非作业状态下可将臂架完全折叠收拢，整体占用空间极小，不会超出车辆常规外廓尺寸边界，满足道路通行的尺寸要求。设计过程中重点考量了臂架的受力传递路径，底座回转支撑结构可承受臂架带载回转时产生的倾覆力矩，臂架截面采用箱型焊接结构，在保证整体结构强度的同时尽可能降低自重，各铰接点处均设计有耐磨衬套安装位，可减少长期回转作业带来的铰接磨损，延长设备维护周期。臂架末端预留有标准吊具连接接口，可根据作业需求更换吊钩、夹具等不同属具，适配不同类型重物的吊装需求。液压管路沿臂架内侧排布，通过管卡固定避免臂架动作过程中管路与结构件产生摩擦破损，油缸铰接点的位置经过反复校核，保证各节臂在全行程动作过程中不会出现运动干涉，同时让油缸在常用作业角度下保持最优受力状态，降低液压系统的工作压力负载。在安装边界方面，该装置收拢状态下的整体高度、宽度均符合车载起重设备的上路规范，底座安装孔位的分布尺寸适配多数中型货运车辆的副梁安装标准，现场安装时无需对底盘进行大规模改装，仅需匹配对应安装孔位并加固副梁结构即可完成装配。作业时的支撑支腿（图中附带的小型结构件）可在吊装作业时展开，增大设备支撑跨距，提升带载作业时的整机稳定性，避免侧翻风险，支腿同样采用液压驱动，可根据地面平整度单独调整各支腿的伸出长度，保证作业时底座处于水平状态。
