小型机器人用S3M同步带传动轮结构

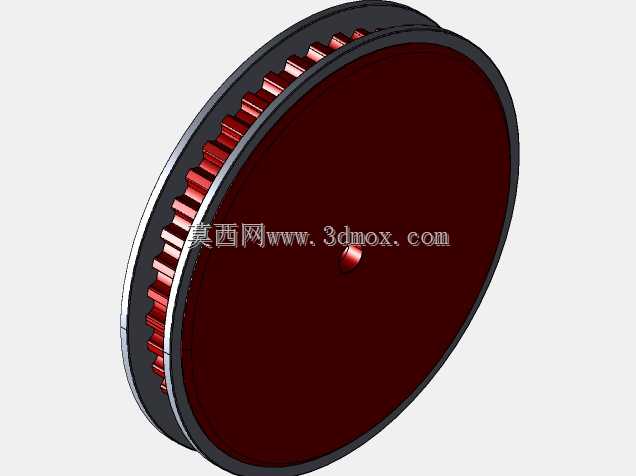

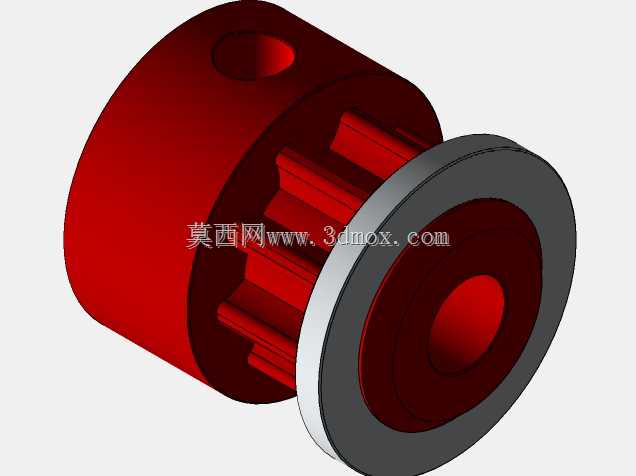

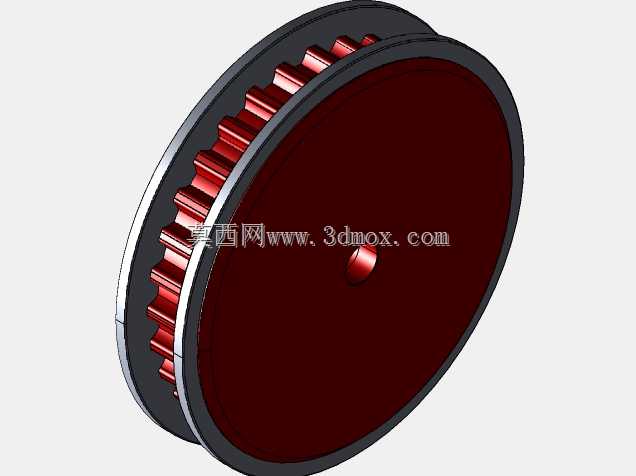

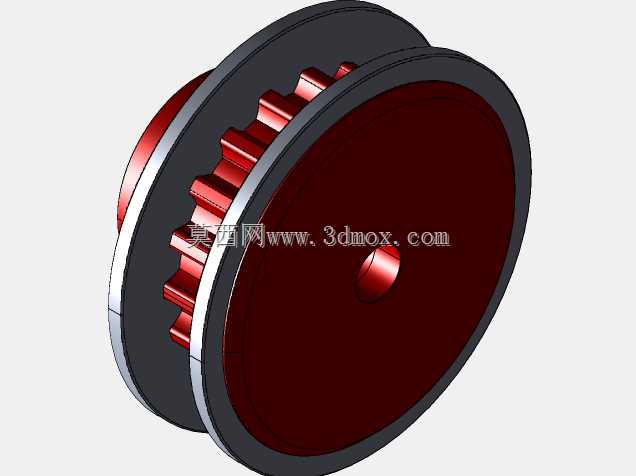

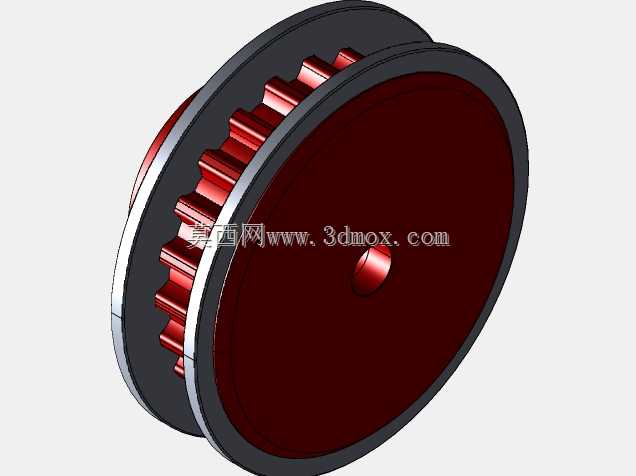

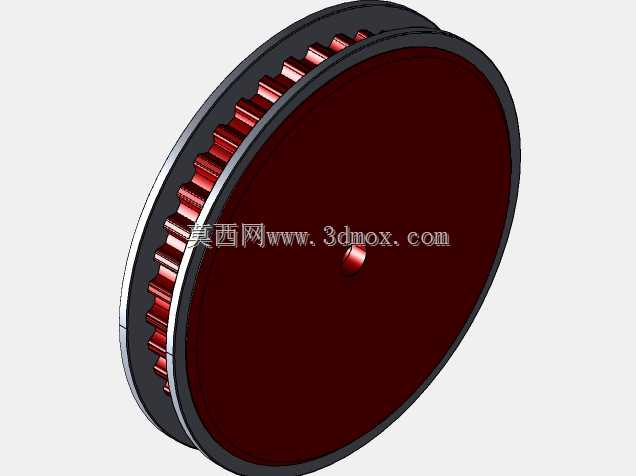

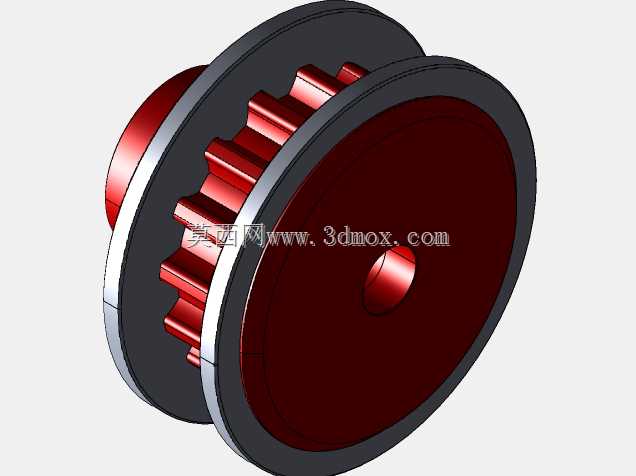

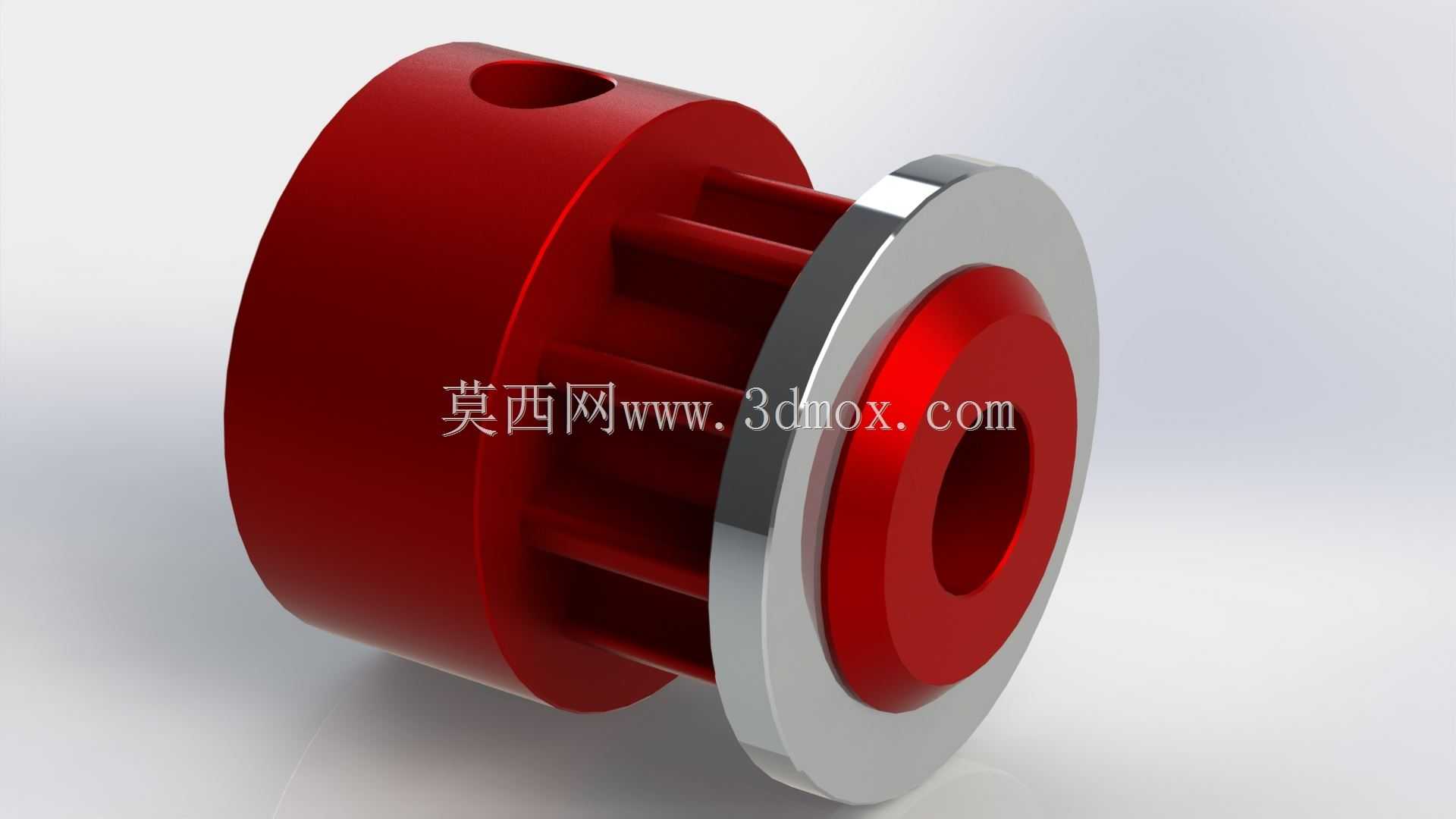

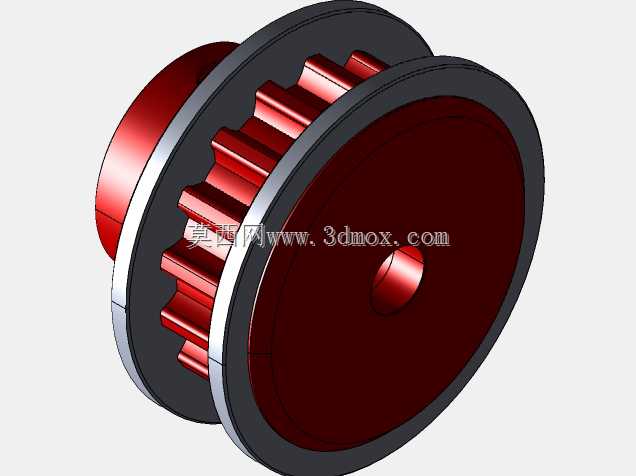

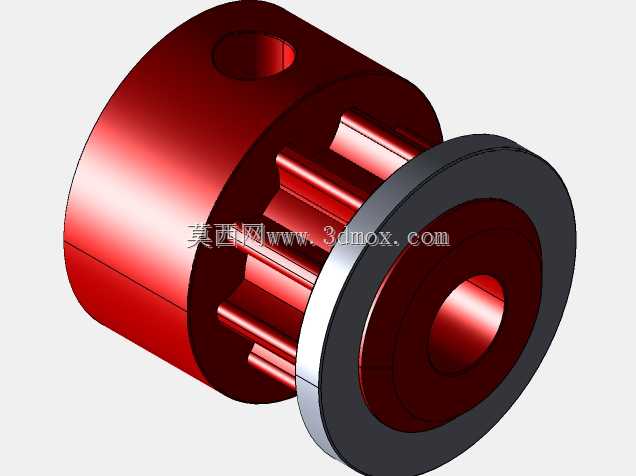

这款S3M齿型同步带轮，主要适配小型桌面级机器人、轻载自动化执行机构的动力传递场景，在小型机械臂关节、巡检机器人行走机构、教育类竞赛机器人的传动链路中都能见到同类结构的应用。区别于普通平带轮，S3M齿型属于圆弧齿同步带范畴，啮合过程中齿面接触应力分布更均匀，轻载高速工况下不会出现爬齿、跳齿问题，传动比精度可以满足小型机器人点位控制的重复定位要求，不会因为传动间隙累积导致末端执行器走位偏差。从结构设计来看，带轮采用凸台式轮毂结构，一侧带挡边设计，安装时可以直接抵靠安装基准面，省去了额外的轴向定位套调整环节，轮毂中心的通孔为安装轴配合位，径向开设的顶丝孔用于锁紧传动轴，装配时不需要额外做轴肩定位，适配直径6mm-12mm的常规小型驱动轴，安装边界紧凑，不会占用过多关节内部的走线空间。带轮的齿部参数严格匹配S3M同步带的齿距规格，中径与外齿径的公差控制在轻载传动的合理区间，既保证带齿与轮齿的啮合间隙不会过大导致回程误差，也不会因为间隙过小造成带齿磨损加快。带轮外侧的金属挡边采用过盈压装工艺与主体结合，挡边高度略高于带齿顶面，能够防止同步带在高速正反转过程中出现轴向窜动脱带的问题，这一点在机器人频繁启停、换向的关节传动中尤为重要，很多小型机器人传动故障都是因为带轮无挡边导致皮带滑脱。设计这类带轮时，需要优先考虑安装空间的轴向尺寸限制，轮毂的伸出长度要匹配安装板的厚度，顶丝孔的位置要避开轴上的走线槽或者平面位，保证锁紧时顶丝能够完全贴合轴面，不会出现长期运转后松动的问题。齿面的粗糙度需要控制在合理范围，过于粗糙会加快同步带的齿面磨损，过于光滑则会降低啮合时的摩擦力，容易出现轻微打滑影响传动精度。不同齿数的规格对应不同的减速比需求，选型时可以根据驱动电机的额定转速、末端负载的线速度要求匹配对应齿数的带轮，不需要额外调整中心距，因为S3M同步带的节距固定，齿数差对应的中心距变化可以通过张紧结构补偿。这类带轮的主体采用硬质铝合金加工时可以兼顾轻量化与强度需求，挡边采用不锈钢材质能够提升抗磕碰能力，在小型机器人的装配调试过程中，不会因为工具误碰导致挡边变形影响皮带运行。
