MG995金属齿轮舵机结构设计方案

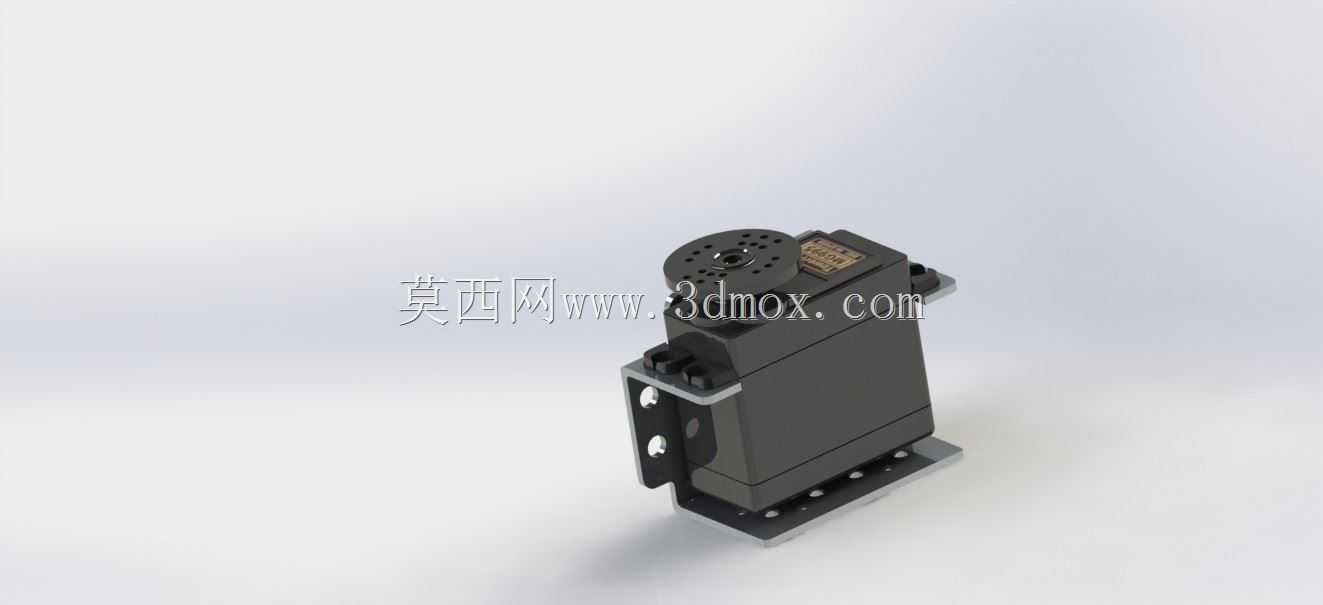

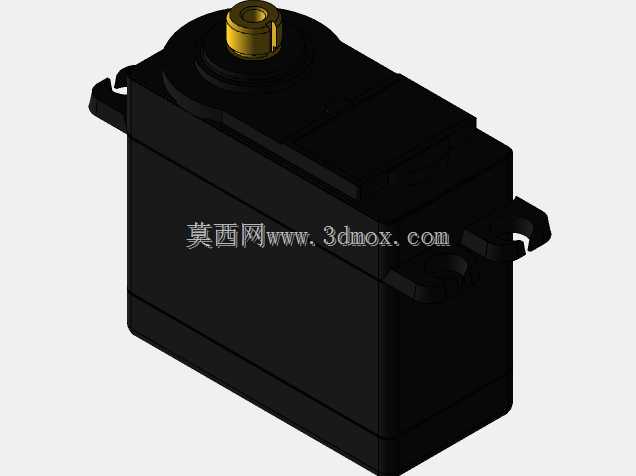

这款MG995舵机的三维结构设计，核心围绕中小负载场景下的角度执行需求搭建，在航模舵面控制、小型机器人关节驱动、教学实验平台搭建、自动化小工位摆角机构等场景中应用广泛，日常选型时经常会碰到安装位不匹配、输出轴负载余量不足的问题，这套模型把所有安装边界、配合公差都做了还原，能直接导入装配体做干涉检查，省去反复测绘样品的时间。从结构设计逻辑来看，这款舵机采用上下分体式壳体设计，壳体侧边预留的双耳安装位带标准安装孔位，底部附带的金属安装支架可实现多角度固定，不管是垂直安装在机架侧板上，还是水平固定在设备安装平面上，都能通过支架调整输出轴的朝向，适配不同的安装空间。输出端采用标准花键齿盘，兼容市面上常规的舵机摇臂、舵盘配件，不需要额外做转接件加工，齿盘下方的止推轴承结构能抵消径向负载带来的壳体磨损，避免长时间带载运行出现输出轴晃动的问题。内部传动链路采用金属齿轮组排布，从电机输出轴的初级减速齿到最终输出级的大齿盘，每一级齿轮的啮合间隙都在模型中做了还原，设计时特意控制了各级传动比，兼顾输出扭矩和响应速度，不会出现大负载下扫齿的问题，也不会因为减速比过大导致动作响应滞后。电路部分的安装位在壳体下半部分，预留了电位器的安装槽和走线空间，电位器与输出轴同轴布置，能实时反馈输出轴的转动角度，实现闭环角度控制，不会出现跑位、角度偏差累积的问题。安装边界方面，这款舵机的主体外形为规整长方体，所有安装孔的孔距、孔径都按照实物标准做了1:1还原，输出轴的伸出长度、齿盘直径都和实物一致，在做整机结构设计时，可以直接把这个模型导入装配环境，提前预留安装空间，核对摇臂摆动范围内是否存在结构干涉，不用等实物采购回来再调整结构，能大幅缩短样机迭代的周期。实际选型应用时，要注意输出轴的摆动角度范围，搭配对应的控制信号实现0-180度范围内的任意角度停留，适合需要精准角度控制的小负载执行场景，比如小型机械臂的关节转动、智能小车的转向控制、航模的升降舵/方向舵驱动、自动化设备上的料仓挡板开合控制等场景，安装时要注意固定螺丝的长度不要超过壳体安装孔的深度，避免螺丝顶到内部齿轮或者电路部分，造成舵机卡滞或者电路短路。
