微型1.7g舵机伺服执行构件结构

项目分类:3D模型 发布时间:2021-09-27 ID:288505
  • 微型1.7g舵机伺服执行构件结构
  • 微型1.7g舵机伺服执行构件结构

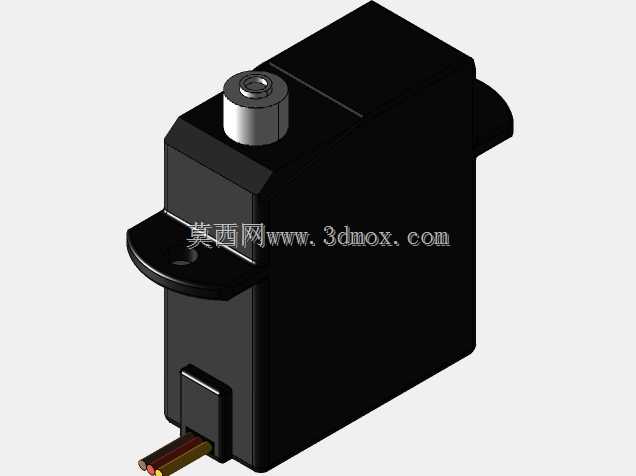

这类微型舵机常被用在轻量化航模、小型仿生机器人、桌面级微型自动化装置的动作执行端,相比常规尺寸舵机,它的重量仅1.7g,对负载重量敏感的小型设备来说,能大幅降低整体结构的自重负载,避免执行机构本身重量挤占有效载荷空间。从结构设计来看,这款舵机采用侧装固定耳的布局,顶部输出轴为金属嵌件结构,能在极小的轴径下保证输出扭矩的传递可靠性,避免塑料轴长期受力出现的形变松旷问题。尾部出线采用直出排线设计,排线宽度与壳体尾部出线槽完全匹配,装配时不需要额外做走线避让,能直接嵌入微型设备的内部走线槽位,不会因为线材弯折占用额外的安装空间。

在实际选型适配时,需要重点关注它的安装边界:两个固定耳上的安装孔位间距是固定值,安装面到输出轴顶端的高度、输出轴的回转半径都需要在结构设计时提前预留避让空间,避免舵机转动时与周边结构件发生运动干涉。它的输出摆角范围适配常规舵机的控制信号,不需要额外做信号转换就能直接接入通用舵机控制板,对于做小型扑翼机、微型机械臂关节、桌面小体量交互装置的结构工程师来说,这个模型能直接导入装配体做干涉检查,不用再花费时间逆向测绘外形尺寸。

设计思路上,这款舵机的壳体做了一体化的卡扣拼接结构,没有额外的外露固定螺丝,外壳的加强筋都布置在壳体内部,外表面保持平整光滑,既能够在极小的体积内容纳减速齿轮组、控制电路板与驱动电机,也能避免外凸的结构在紧凑安装空间里卡滞周边零件。固定耳的位置做了局部加厚处理,因为微型舵机的固定耳是受力薄弱点,螺丝锁紧时如果壁厚不足很容易出现开裂,加厚设计能在不显著增加整体重量的前提下,提升安装固定的结构强度。输出轴顶部的一字槽适配常规舵机摇臂的安装尺寸,通用的标准摇臂都可以直接装配,不需要定制专用的连接配件,能降低小型设备的配件采购与加工成本。在做微型设备的结构排布时,这类舵机的摆放位置通常要靠近动作输出端,缩短传动路径,减少传动环节带来的间隙误差,这个三维模型完整还原了壳体的所有外形细节、固定孔位尺寸、输出轴位置与出线方向,能帮助工程师在设计阶段就完成整体布局的校验,避免打样后出现安装干涉、走线空间不足的问题。
