大扭矩数字舵机结构三维设计

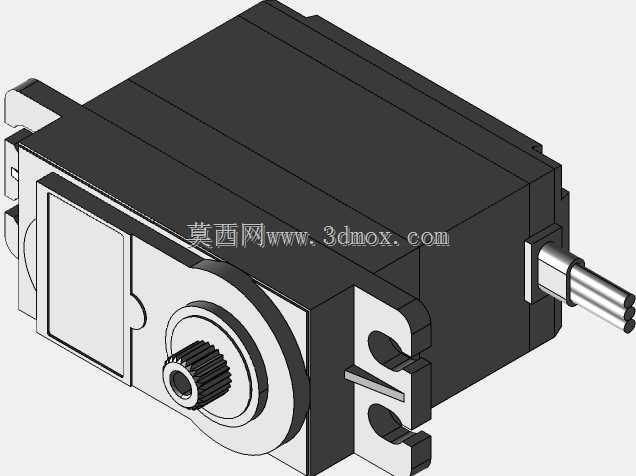

在小型自动化执行机构、航模姿态控制、小型机械臂关节驱动、智能门锁传动、机器人竞赛平台搭建这类场景里，大扭矩数字舵机是非常常用的末端执行元件，这款20kg级扭矩的数字舵机，在选型和结构设计上都贴合实际装机的各类边界需求。从结构设计思路来看，这款舵机采用上下分体式壳体设计，主体壳体使用高强度工程塑料材质，既控制了整体重量，又能保证传动齿轮组的安装定位精度，输出端采用金属齿盘结构，相比塑料齿盘能承受更大的冲击负载，避免堵转或者外力冲击下打齿失效的问题。安装端设计了双侧带安装孔的固定耳，安装孔位的间距经过标准化适配，能兼容市面上多数舵机安装支架、舵盘的通用尺寸，不需要额外做转接件就能完成装配，输出轴采用花键结构，和标准金属舵盘的配合间隙控制在合理范围，减少传动回程误差，提升位置控制的精度。从功能特性来看，这款数字舵机内置死区控制逻辑，控制信号响应灵敏度高，不会因为信号小幅波动出现输出轴抖动的问题，不同供电电压下的运行速度和堵转扭矩都做了参数匹配，4.8V供电时60度行程动作时间0.18s，6.0V供电时同行程动作时间0.16s，对应的堵转扭矩分别达到17.25kg.cm和20.32kg.cm，能覆盖多数小型负载的驱动需求。外形尺寸上整体为40.5x20.2x40mm的规整长方体结构，出线端和输出轴分别布置在壳体相对的两个端面，不会和周边安装结构产生干涉，整体重量控制在62g，在同扭矩级别的舵机里重量控制表现较好，不会给搭载平台带来过多的负载负担。实际装机使用时，这款舵机的固定耳可以直接通过M2或者M2.5的螺丝固定在支架上，输出端可以搭配不同规格的金属舵盘连接负载，壳体侧面的定位凸台能在安装时起到辅助定位的作用，保证安装后输出轴的同轴度，减少传动过程中的额外阻力。在做整机结构布局时，只需要预留出对应长宽高的安装空间，同时预留出舵机线的走线空间即可，不需要额外设计复杂的防护结构，壳体本身的密封结构能应对日常使用场景下的灰尘侵入，适合在室内常规环境下长期稳定运行。对于做小型设备结构设计的工程师来说，这款舵机的三维模型可以直接导入装配体中做干涉检查，提前验证安装位的匹配度，避免实际加工装配时出现孔位不对、空间不足的问题，也能基于模型的输出轴运动范围，提前模拟负载的运动行程，验证机构的动作逻辑是否合理。
