HITEC HS-225MG金属齿轮舵机结构设计

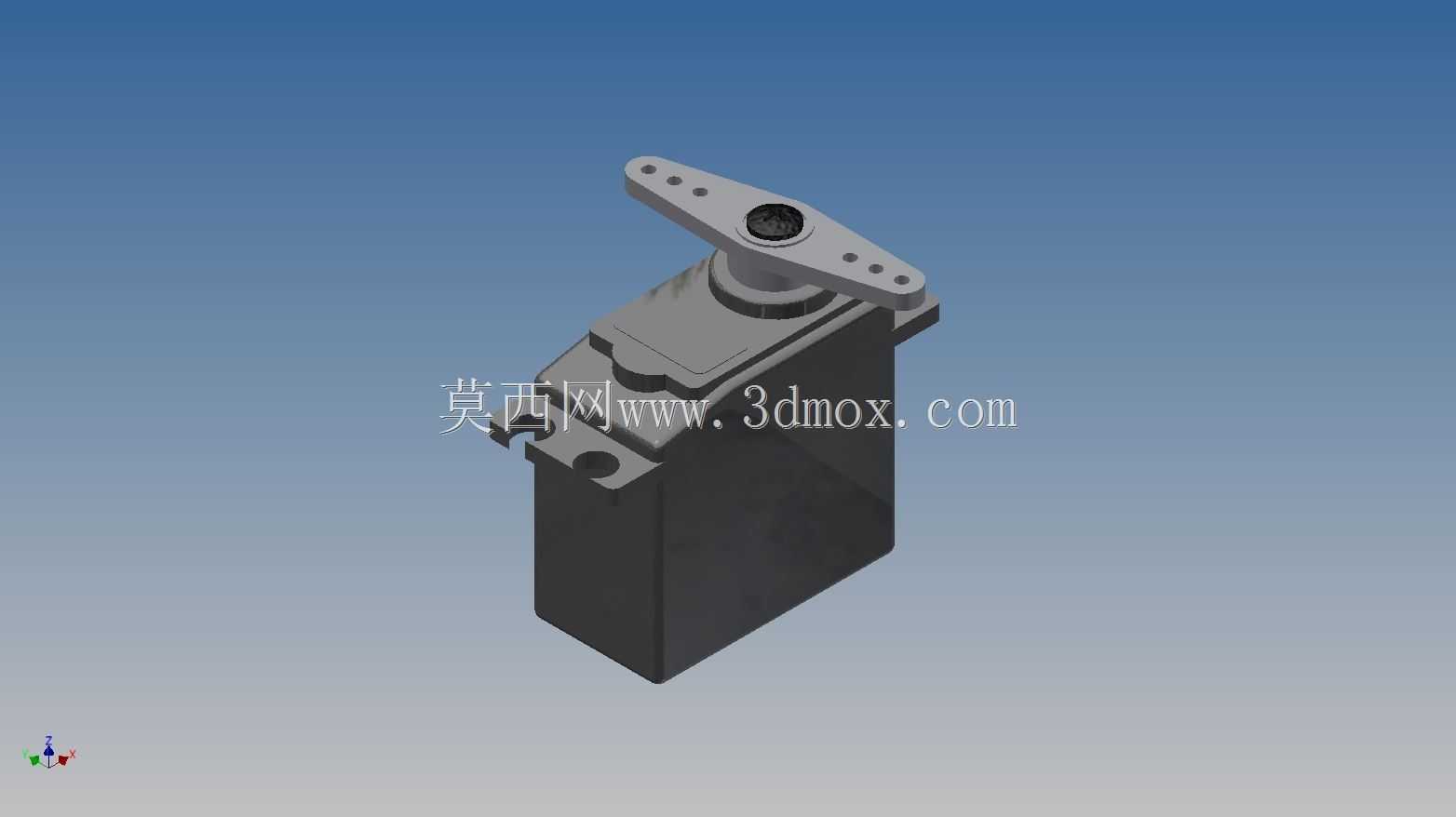

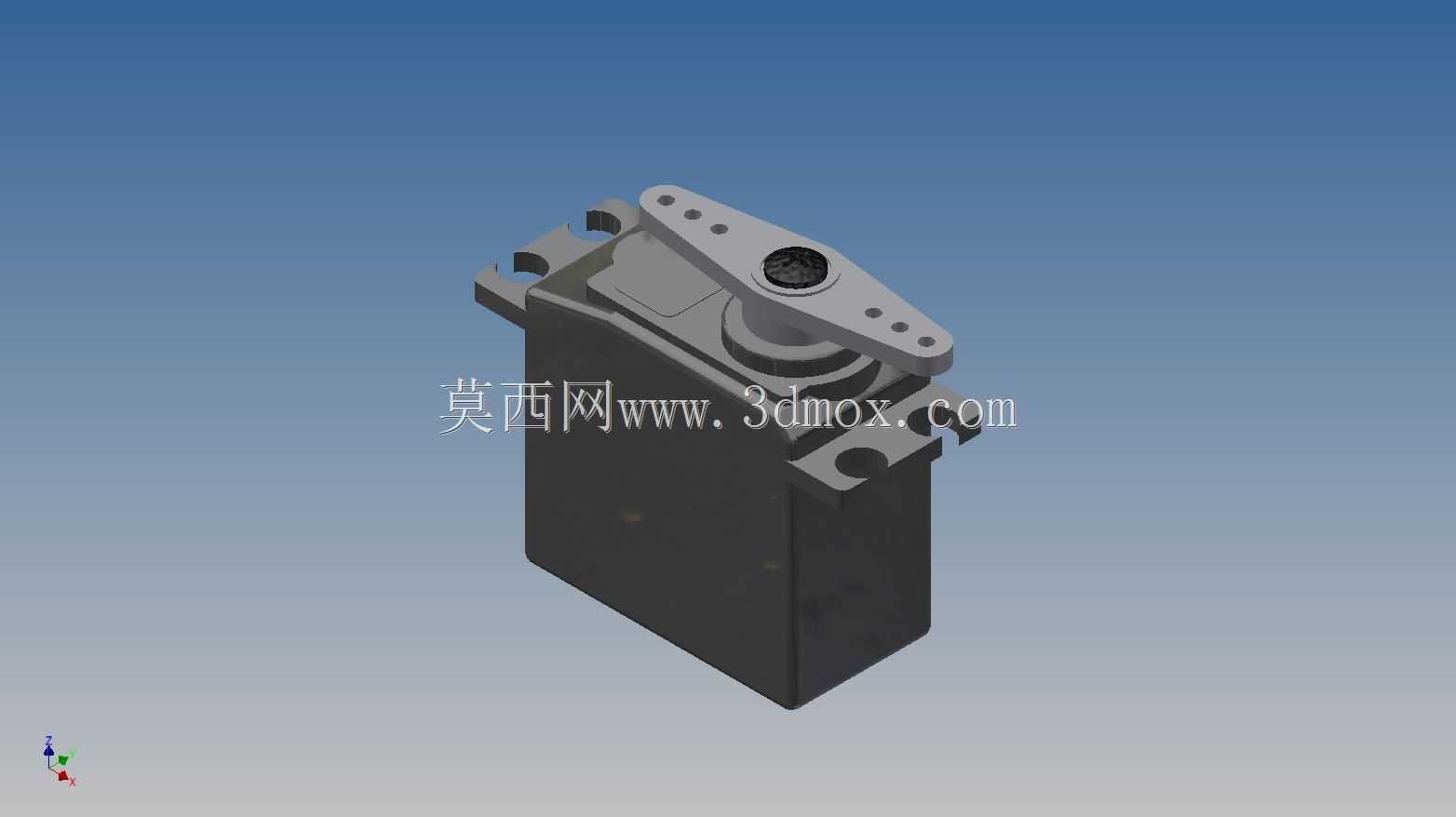

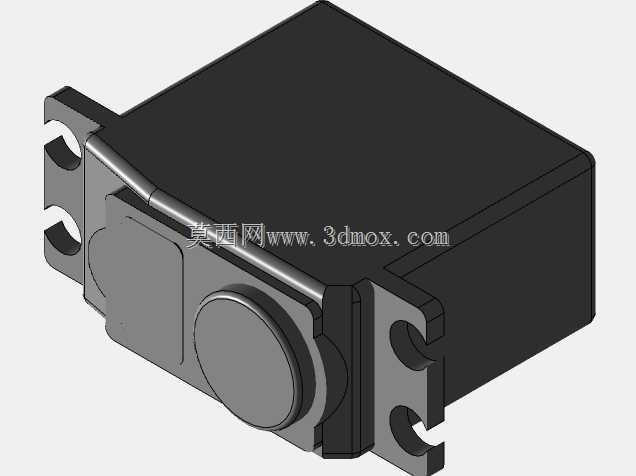

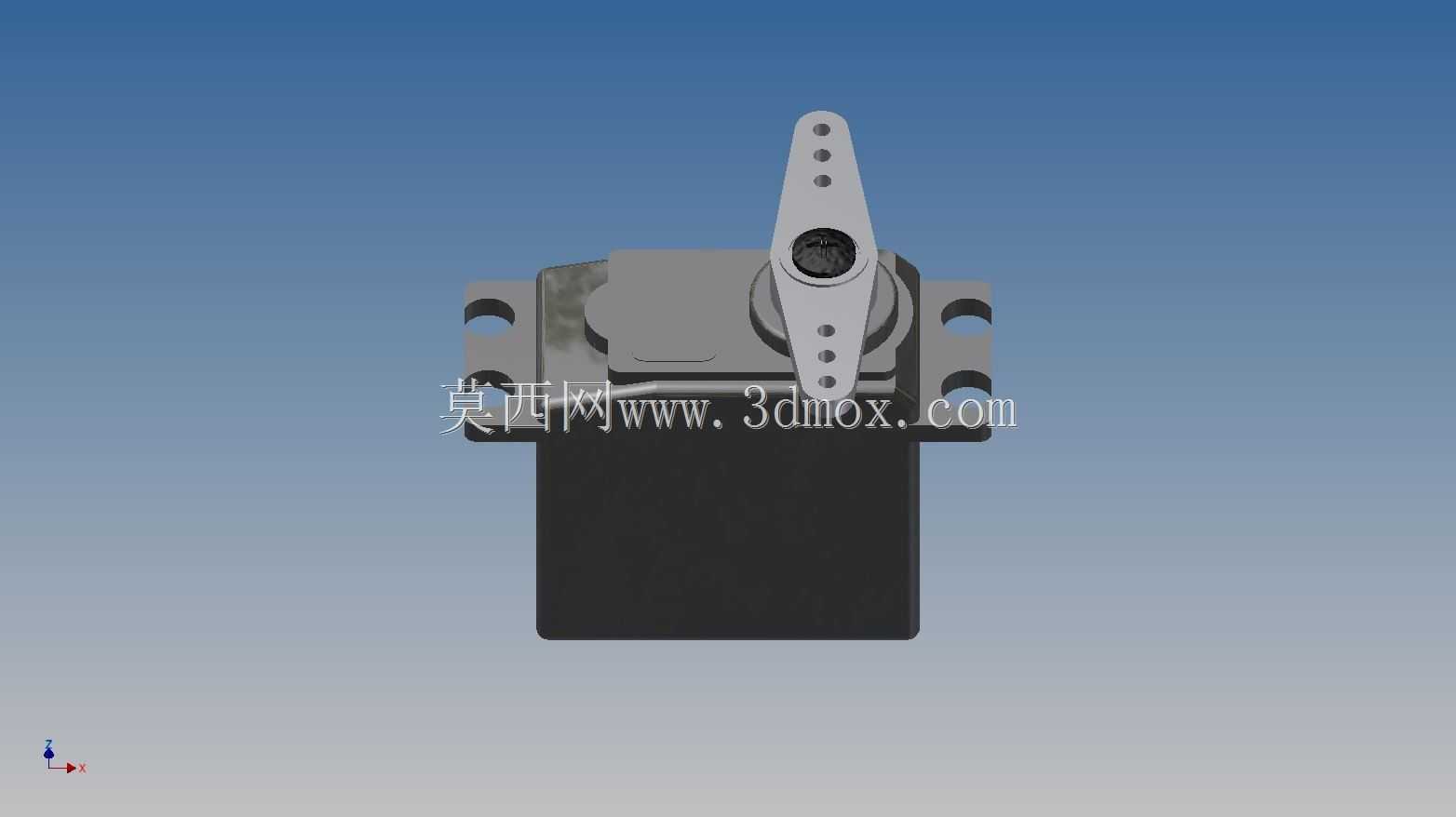

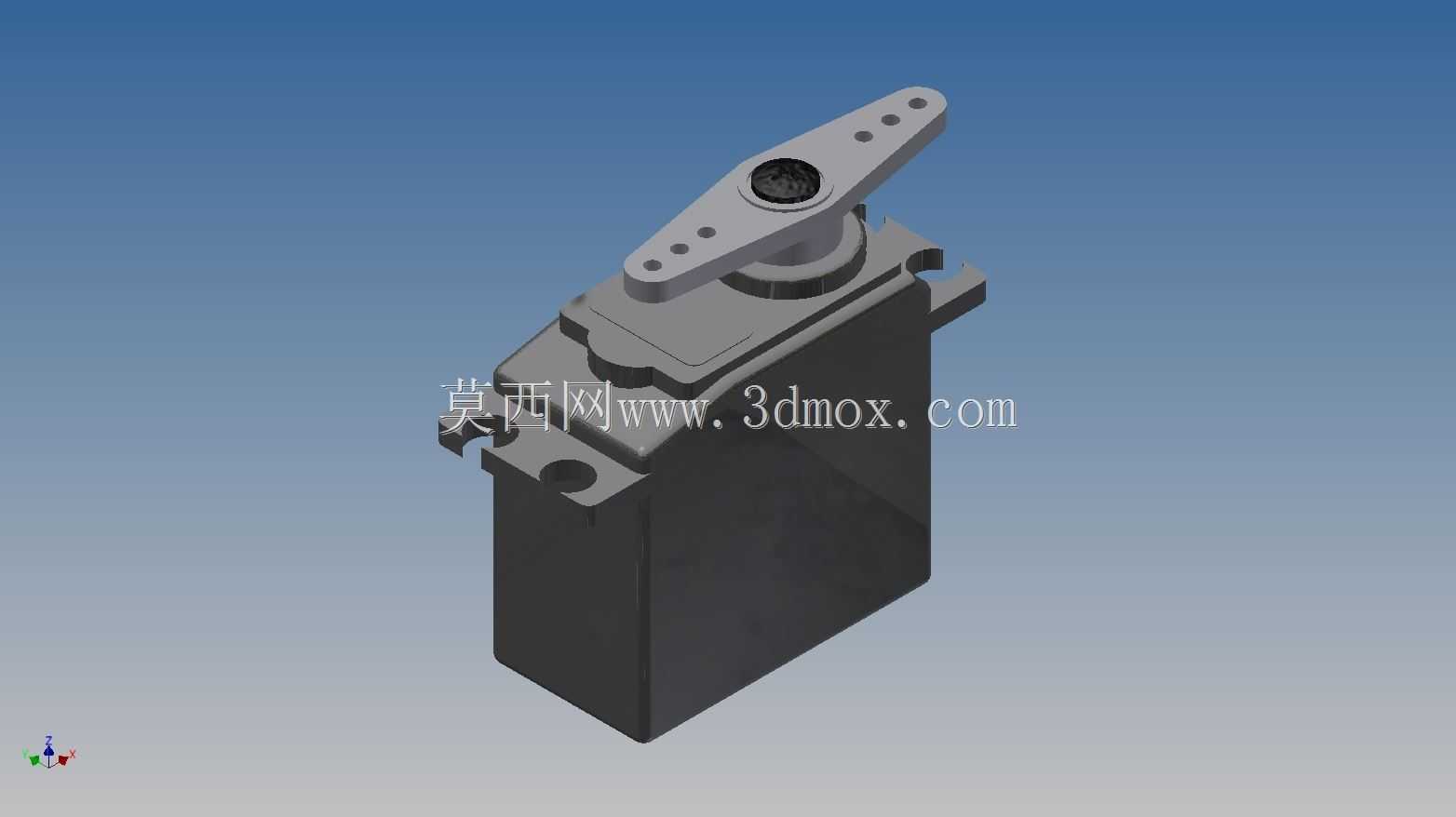

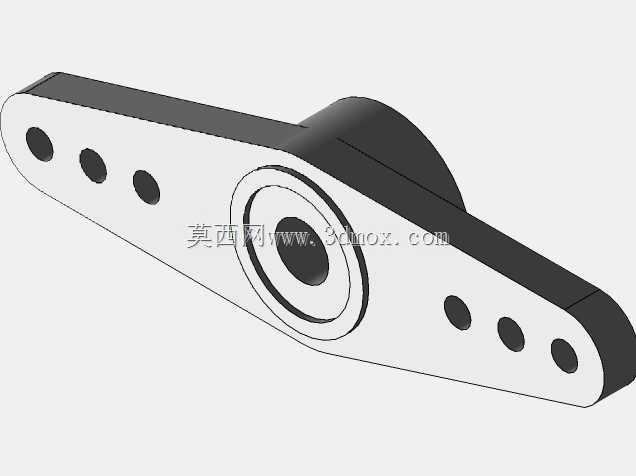

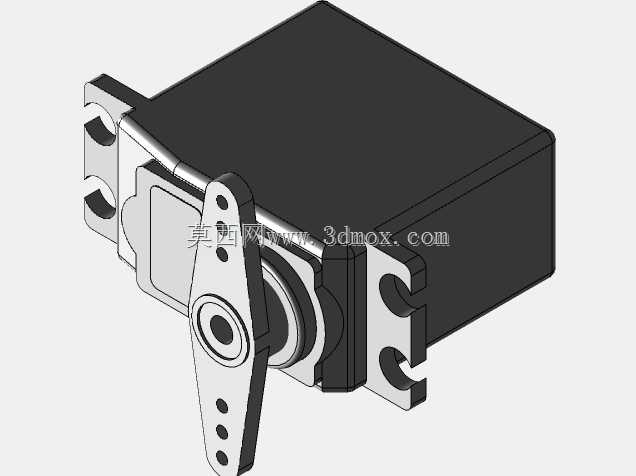

在航模制作、小型自动化装置开发、教学实验平台搭建等场景中，舵机作为角度控制的核心执行元件，其结构可靠性直接决定整套机构的动作精度与运行寿命。这款HS-225MG舵机采用金属齿轮组传动设计，相比传统塑料齿轮舵机，在堵转扭矩耐受、长期往复磨损抗性上有明显提升，适合需要频繁带载换向、输出扭矩要求中等的使用场景。从结构设计来看，该舵机采用标准矩形壳体布局，壳体两侧预留对称的安装耳位，耳位上开设有贯通的安装孔，可直接通过螺丝固定在标准舵机安装支架上，安装孔的孔距符合通用微型舵机的安装规范，能够兼容市面上多数航模机架、小型机械臂关节的安装位，无需额外定制转接件即可完成装配。顶部输出轴采用齿盘式输出结构，配套的一字形摇臂上开设多个不同间距的安装孔，可根据实际杠杆力臂需求选择对应的连接点位，调整输出端的动作行程与输出力矩匹配关系，满足不同负载的驱动需求。设计过程中充分考虑了舵机内部的空间排布，直流驱动电机、减速齿轮组、电位器角度检测元件在壳体内有序堆叠，既控制了整体外形尺寸，又保证了传动路径的短捷高效，减少齿轮传动过程中的回程间隙，提升角度控制的响应速度。壳体边角做了小圆弧过渡处理，既避免装配过程中锐边划伤操作人员，也能在安装空间局促时减少与周边结构件的干涉风险。输出轴的伸出高度经过适配设计，搭配不同规格的摇臂时不会出现轴向窜动或卡滞问题，齿轮组的啮合间隙控制在合理范围内，既保证传动顺畅，又不会因间隙过大导致角度控制出现明显偏差。在小型机器人关节设计中，这类舵机可直接作为关节驱动元件，依托其内置的角度反馈机制，无需额外加装位置传感器即可实现0到180度范围内的角度精准控制，简化整体机构的设计复杂度；在航模应用中，可用于控制副翼、方向舵、升降舵的动作偏转，金属齿轮的设计能够承受飞行过程中气流扰动带来的冲击载荷，避免扫齿故障导致的航模失控。安装时需要注意输出轴的中位校准，装配摇臂前先将舵机上电复位到中位角度，再固定摇臂位置，可保证左右偏转行程的对称性，充分利用舵机的有效转动角度范围。壳体底部的出线位置做了限位结构，避免线材反复弯折导致的内部线芯断裂，提升长期使用的可靠性。
