树莓派3B外壳配套网络摄像头支架

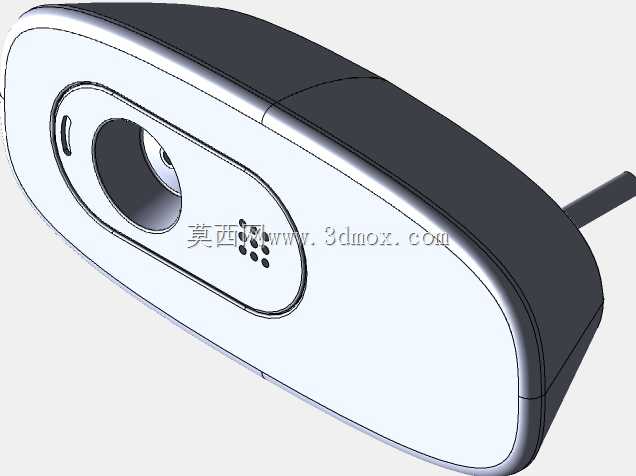

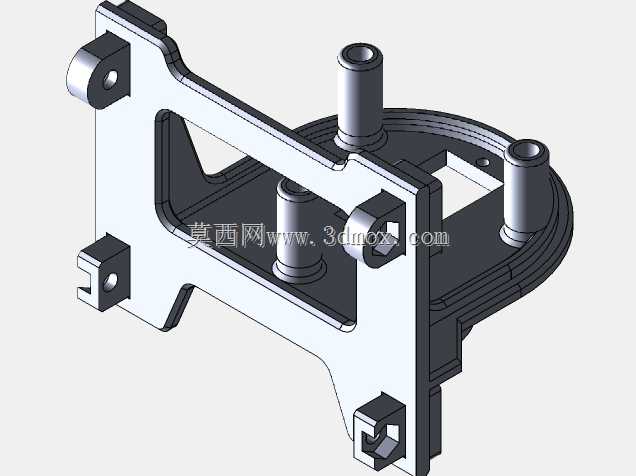

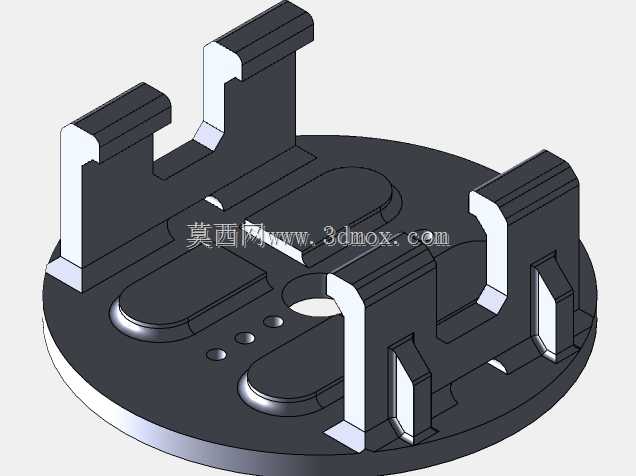

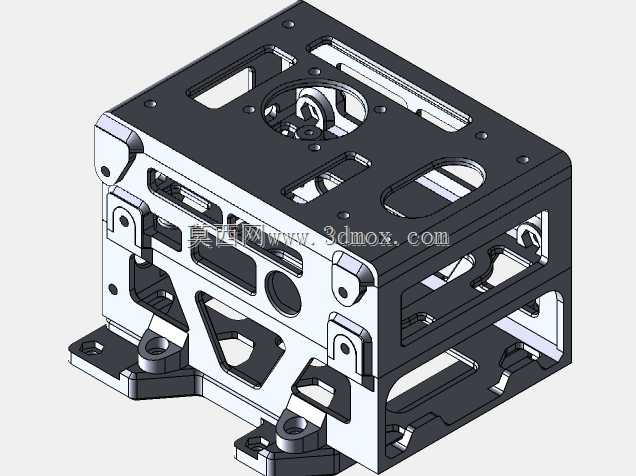

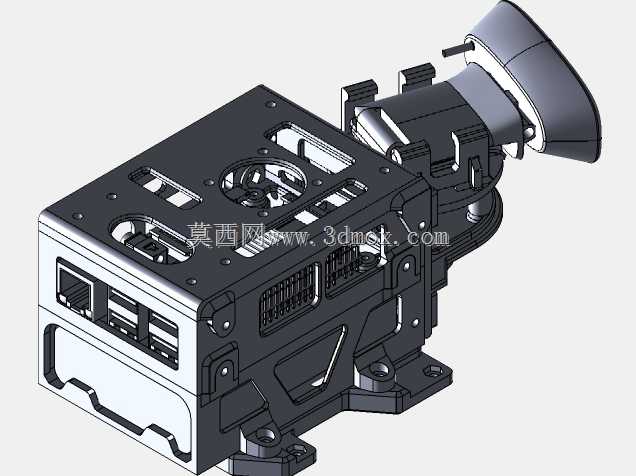

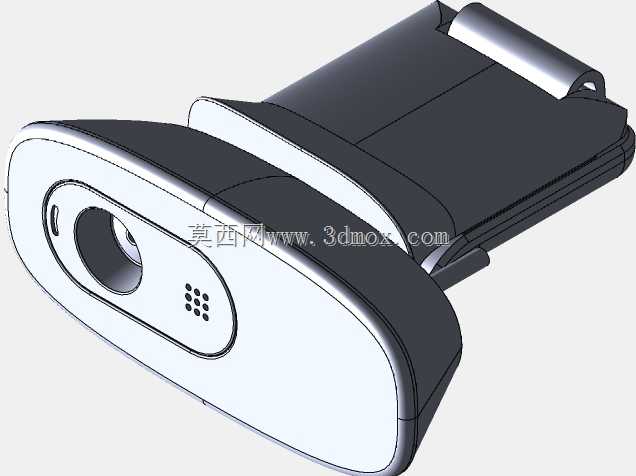

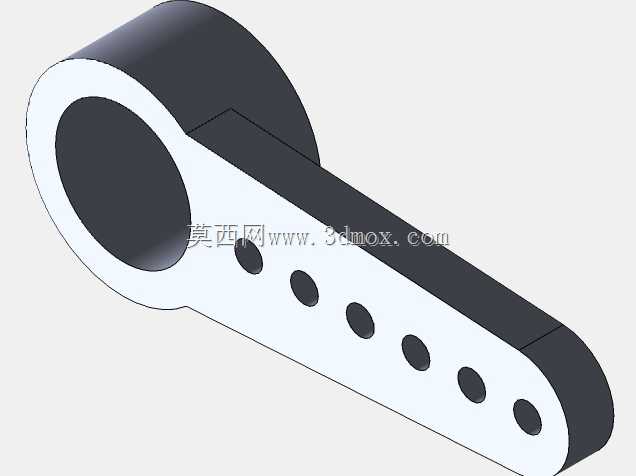

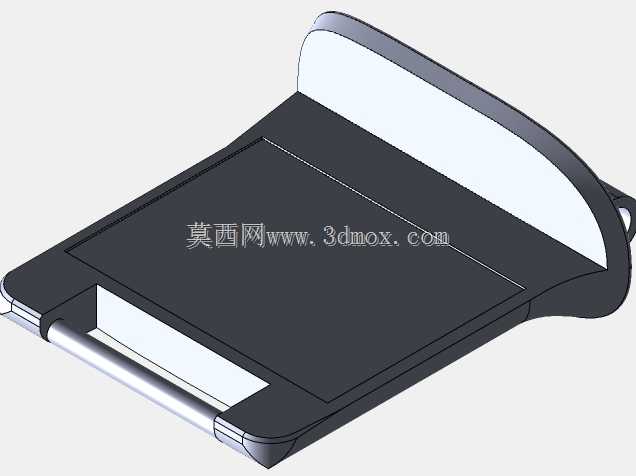

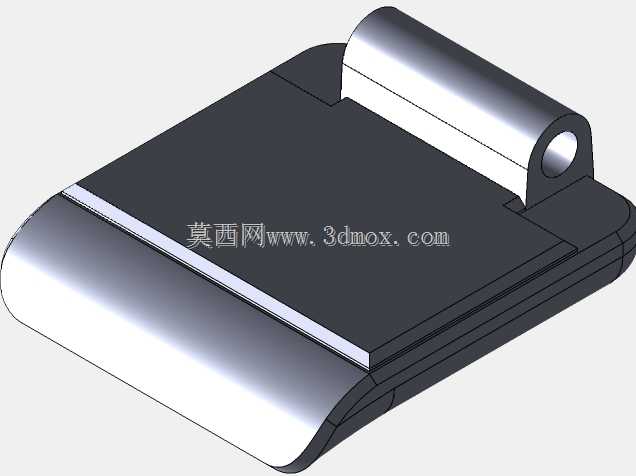

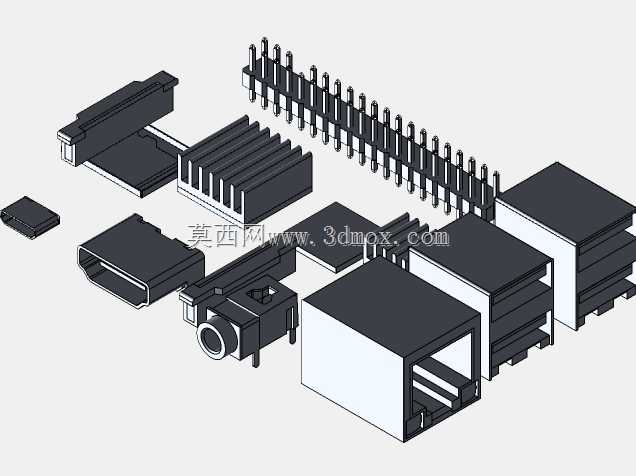

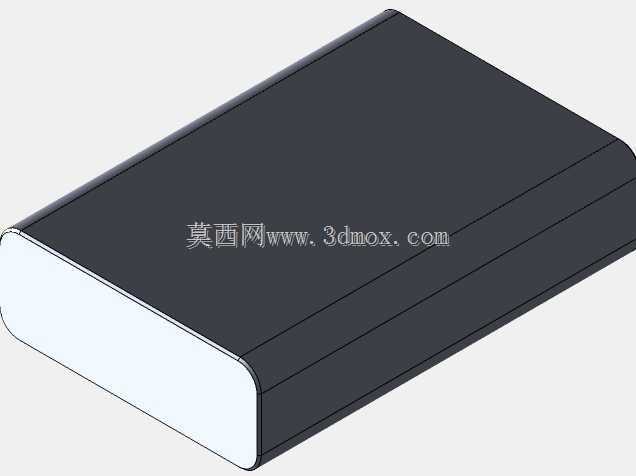

做嵌入式视觉类项目时，经常会遇到树莓派主板裸露易积灰、外接摄像头走线杂乱、镜头角度难以固定的问题，这套配套结构件刚好能解决这类现场部署的痛点。日常在实验室做图像采集测试、小型工位视觉检测点位搭建、桌面级智能监控终端组装时，这类集成外壳与支架的组合能大幅减少现场调试的工作量，不用额外找角码、扎带来固定主板和镜头，所有安装位都做了对位设计，装配时不需要反复测量孔位。外壳部分做了全包裹式的腔体设计，边缘预留了对应树莓派3B所有接口的避让槽，包括HDMI输出口、USB接口、以太网口、Micro USB供电口以及GPIO排针的引出缺口，不会因为装了外壳就遮挡常用外接接口，腔体内部做了0.8mm的凸台支撑，主板装入后不会直接贴在壳底，预留了足够的空气流通间隙，长时间运行时能避免主板热量堆积在封闭腔体内。摄像头支架部分和外壳做了一体化的衔接结构，不需要额外在外壳上打孔固定，支架的转动关节处做了阻尼卡位结构，调整镜头俯仰角度时能停在任意设定位置，不会因为设备轻微震动就出现镜头偏移，支架前端的摄像头固定位匹配C270摄像头的安装孔距，摄像头装入后不会出现松动滑脱的情况。从安装边界来看，整套结构装配完成后整体占用的桌面空间很小，外壳底部做了四个防滑脚垫的安装位，放置在光滑的工作台面时不会轻易滑动，也可以通过底部预留的两个M3螺丝孔，把整套设备固定在垂直的安装板或者设备机架侧面，适配不同的部署场景。设计时充分考虑了3D打印或者注塑开模的工艺可行性，所有壁厚都保持均匀，没有出现壁厚突变的结构，拐角处都做了圆角过渡，既避免了应力集中导致的结构开裂，也能在加工时减少材料内应力带来的形变问题，支架的转动配合处预留了合理的装配间隙，不会因为加工公差导致关节过紧无法转动，或者过松出现角度滑落的问题。在实际项目应用中，这套结构能直接适配多数基于树莓派3B的视觉类开发场景，不管是做小型的二维码识别工位、桌面环境监测终端，还是入门级的AI视觉实验平台，都能直接使用，不需要再单独设计主板防护和摄像头固定结构，能有效缩短项目的结构设计周期，把更多精力放在功能调试上。
