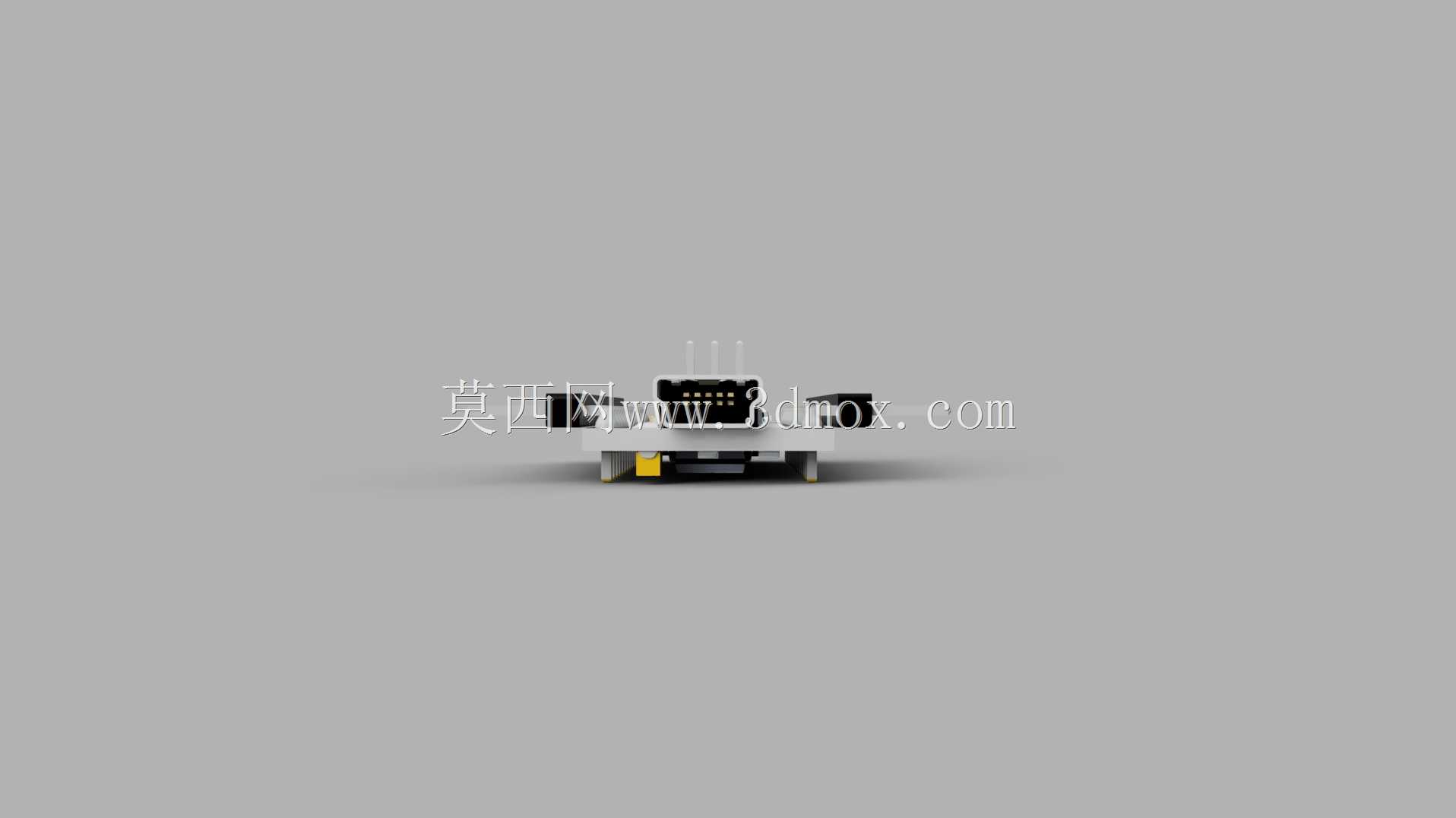

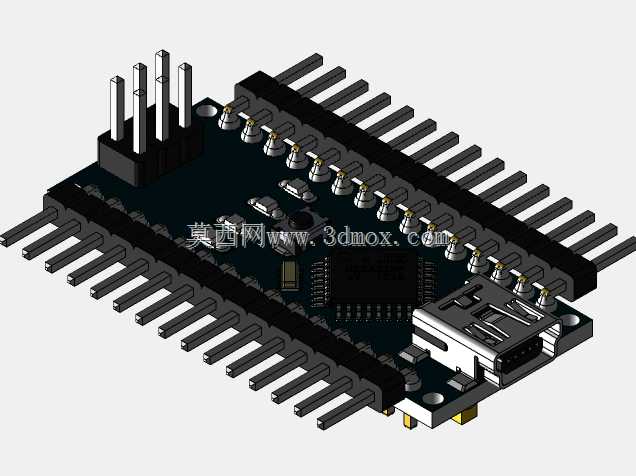

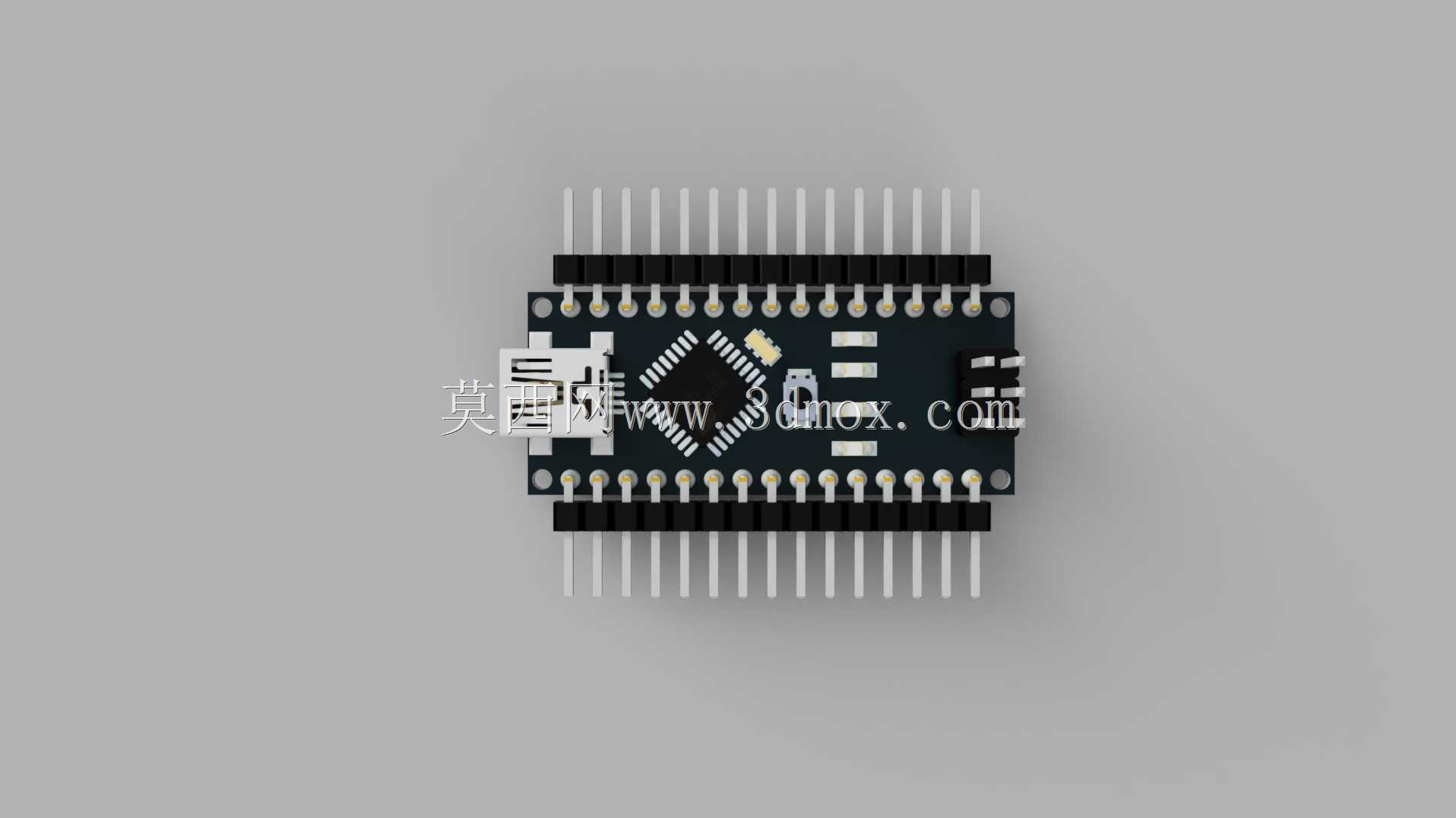

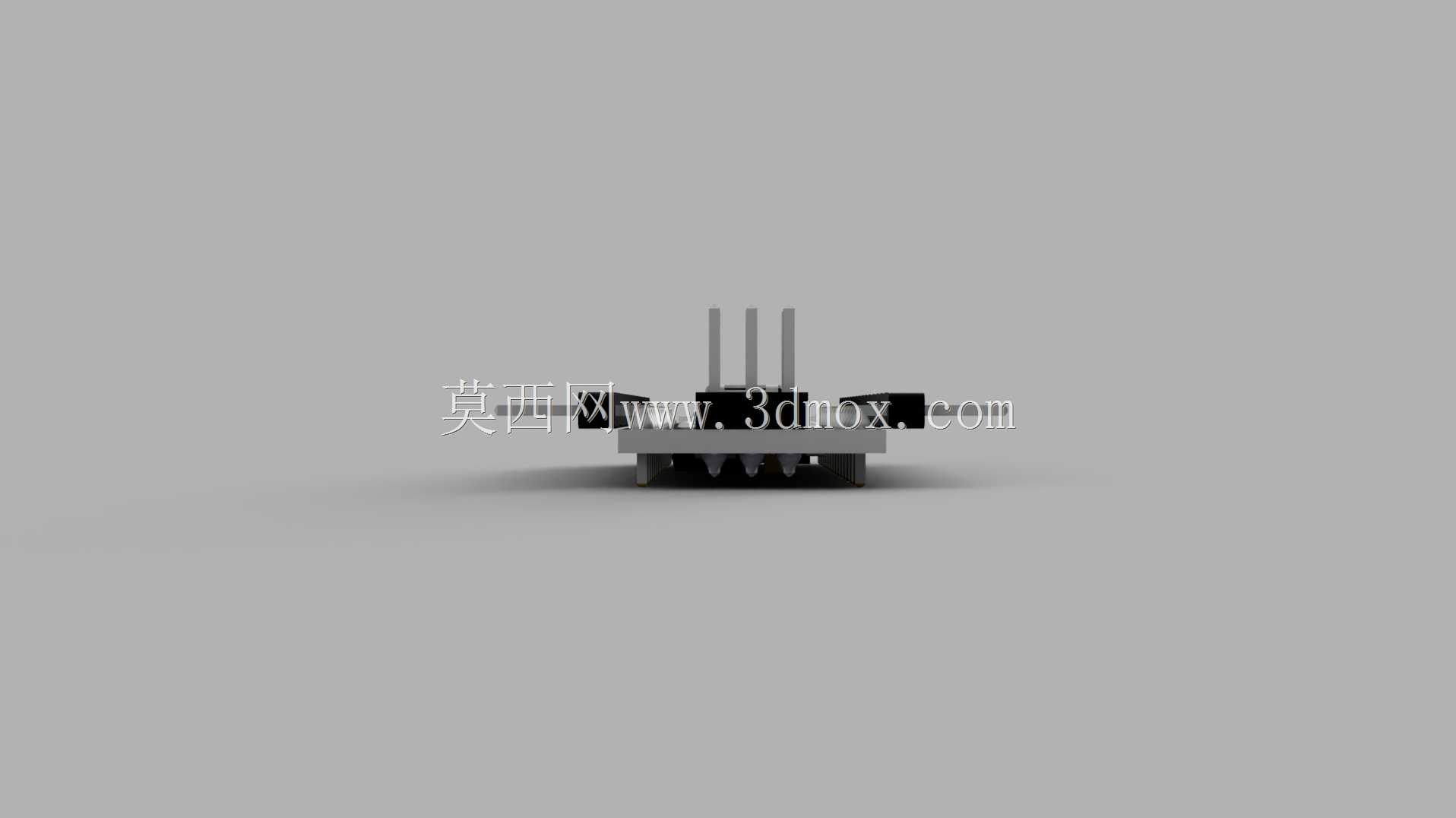

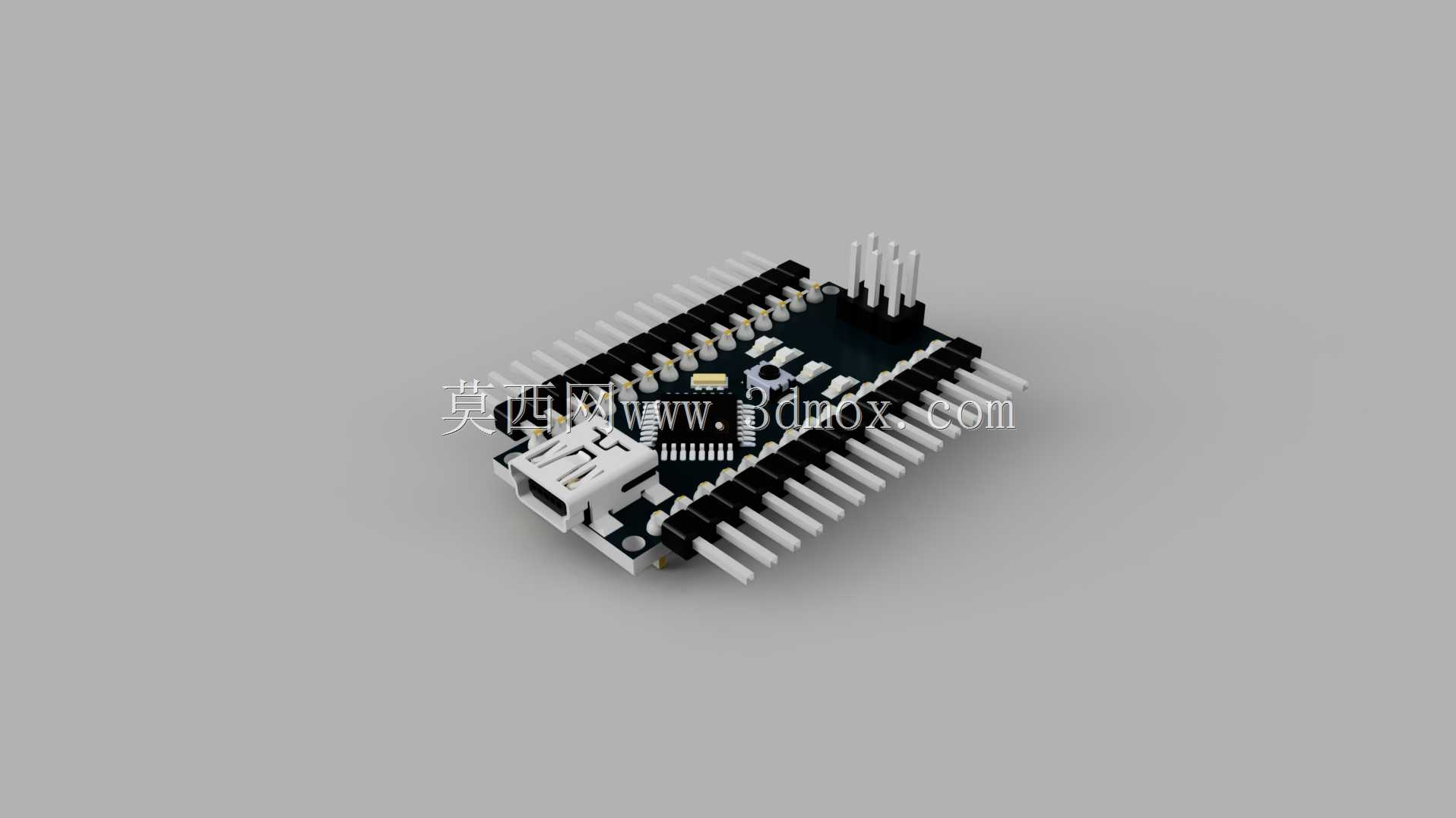

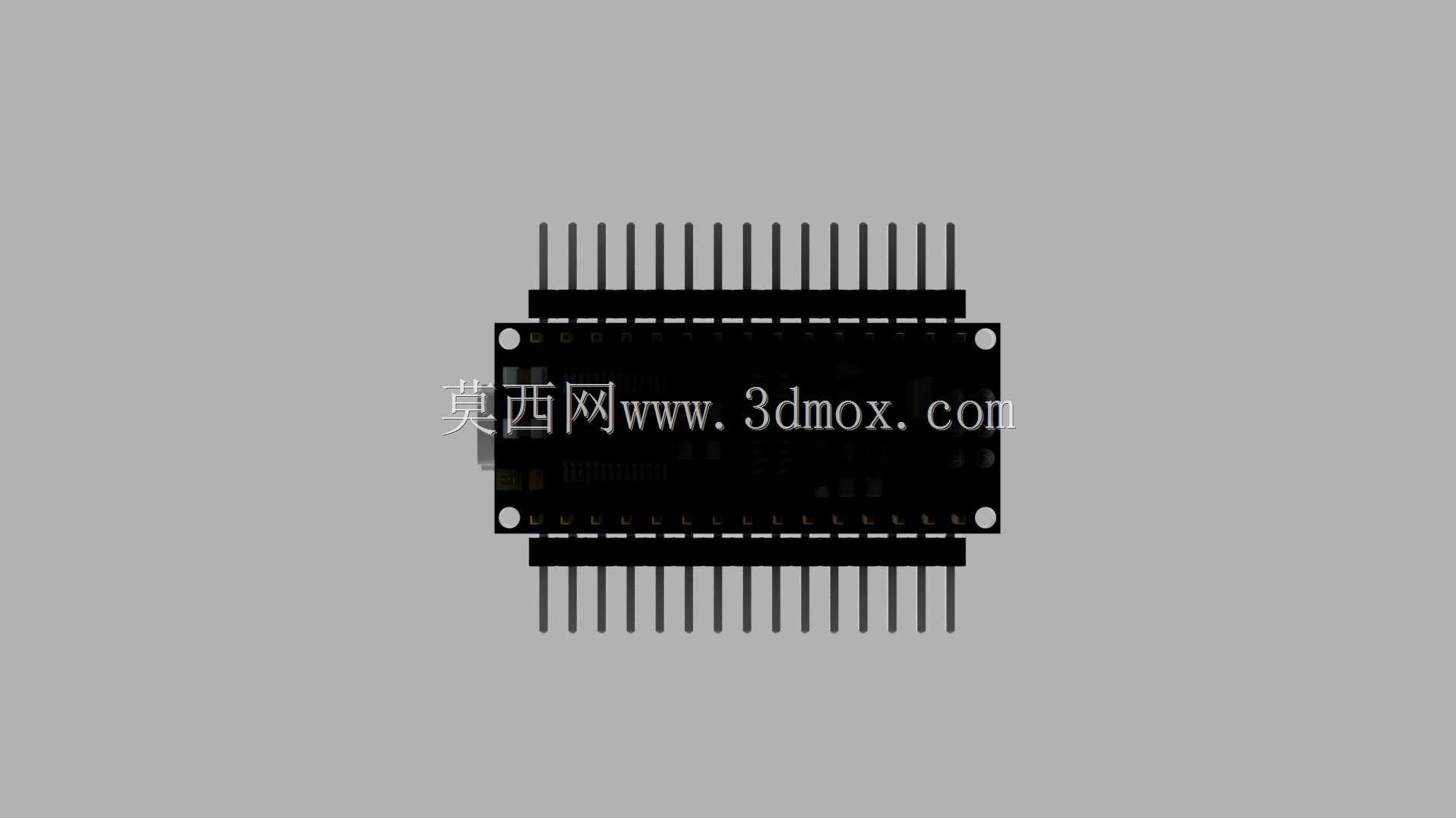

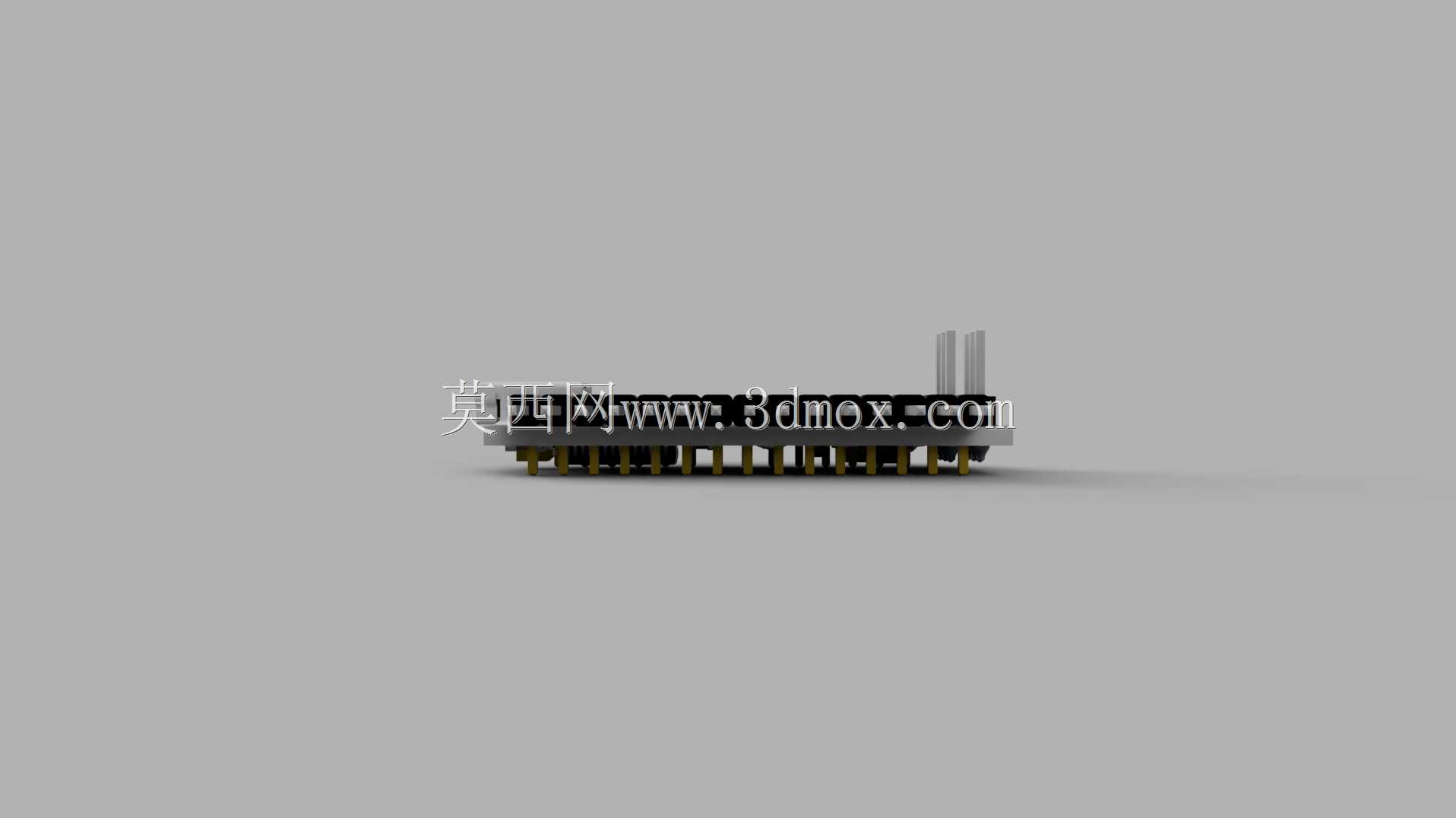

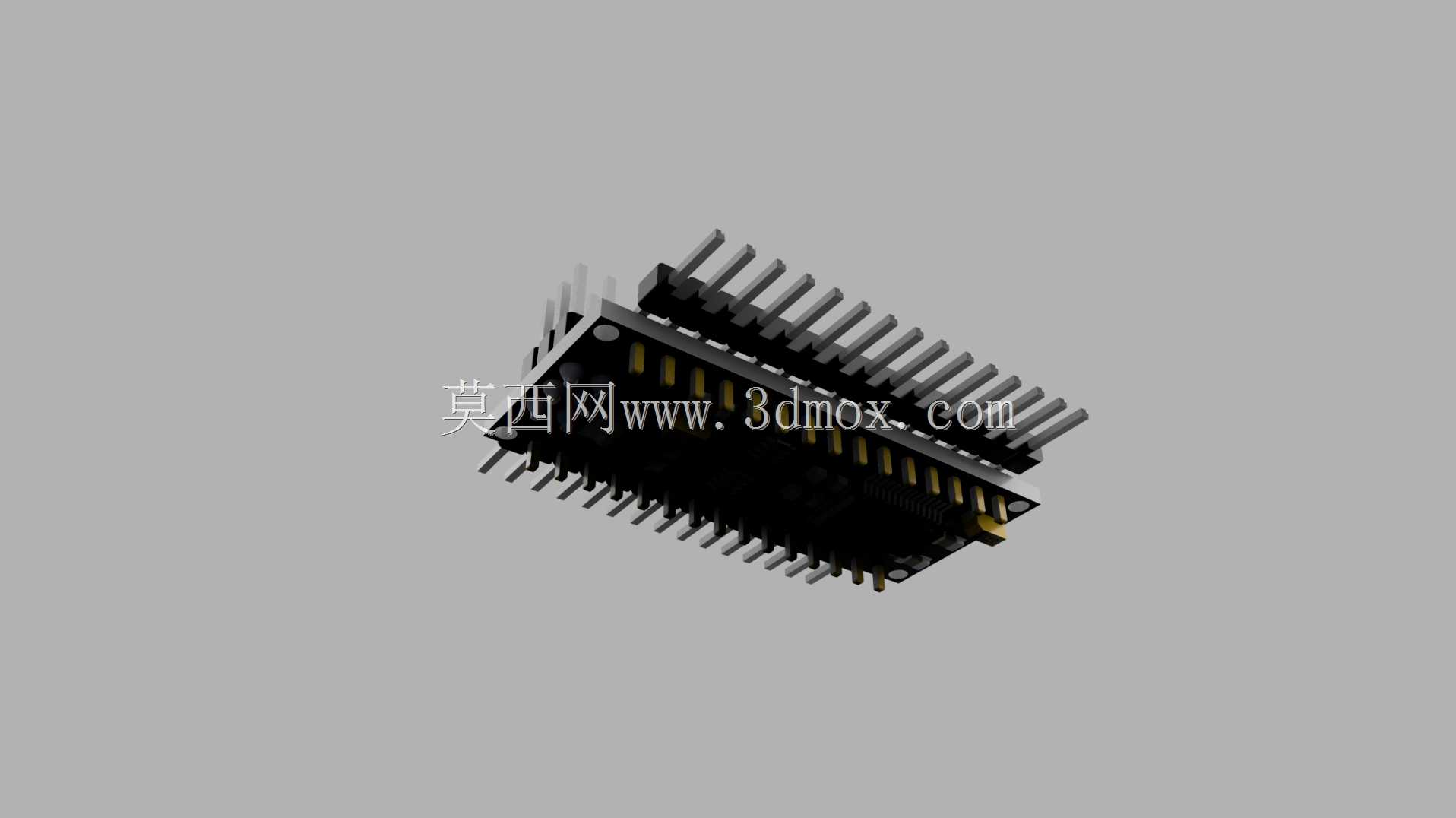

带角销薄款Arduino纳米开发板结构

这款薄型Arduino纳米开发板的结构设计，核心围绕嵌入式开源硬件的小型化应用场景展开，适配桌面级小型智能装置、学生课程设计原型、便携传感采集节点这类对安装空间有严苛要求的使用场景。从实际使用角度出发，板载角销的设计并非冗余结构，其核心作用是在堆叠扩展模块、焊接排针后的组装环节，提供精准的定位基准，避免多板拼接时出现排针错位、焊盘虚接的问题，同时在设备受轻微振动的工况下，能辅助限制板件的横向窜动，降低排针受剪切力断裂的风险。

设计过程中首先平衡了板件厚度与元件布局的矛盾，薄型化处理没有牺牲核心接口的结构强度，Mini USB接口位置做了局部的板边加强，避免频繁插拔数据线时造成接口焊盘脱落；两侧排针的间距严格遵循开源硬件的通用安装规范，孔位公差控制在合理范围，既可以直接插装在标准面包板上做原型验证，也能通过铜柱固定在定制的设备壳体内，安装孔位的边界尺寸适配多数小型开源项目的外壳预留空间，不需要额外做转接板就能完成装配。

从功能布局来看，板上主控芯片、电源稳压模块、状态指示灯的排布避开了排针安装的干涉区域，用户在焊接排针或者外接飞线时，不会因为元件遮挡造成操作不便；电源输入回路的走线宽度做了加宽处理，满足外接传感器时的载流需求，复位按键的位置设置在板边易触碰的区域，调试时不需要额外工具就能完成复位操作。实际选型使用时，这款薄款结构相比常规版本更适合嵌入到内部空间局促的小型装置里，比如穿戴式传感原型、小型桌面机器人的控制核心、便携环境检测设备的数据处理单元，角销结构在这类需要频繁拆装调试的场景下，能大幅降低组装对位的时间成本，也能减少反复拆装对板件焊盘的损伤。建模过程中还原了所有元件的实际安装高度，在做设备壳体的结构干涉检查时，可以直接调用模型验证内部净空是否足够，不需要反复打样调整壳体的内部避让尺寸，排针的伸出长度也按照常用配件的实际尺寸建模，能直接模拟插装后的整体高度，给结构设计人员提供准确的装配参考。
