ArduinoUno开源控制板精细三维结构设计

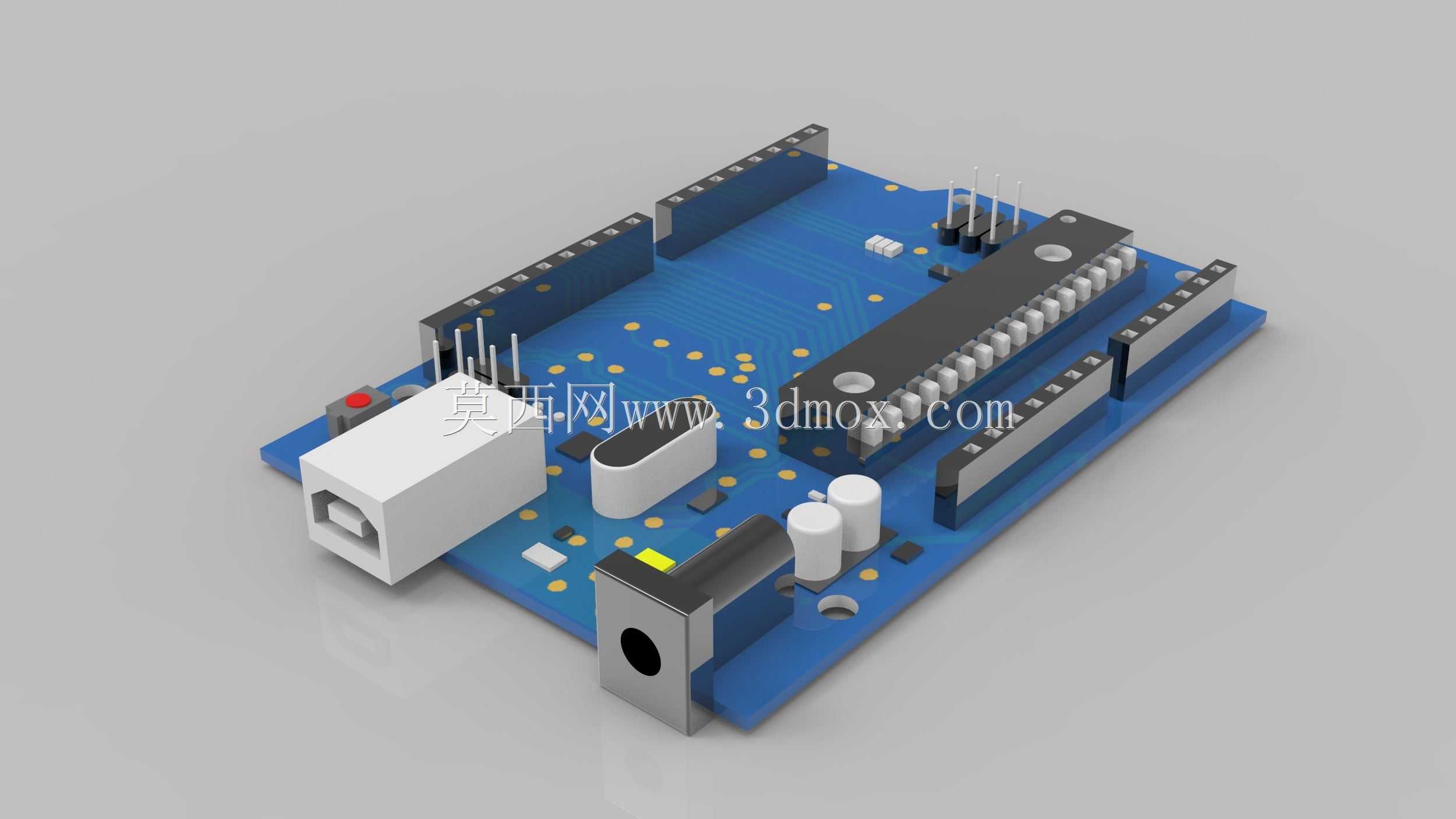

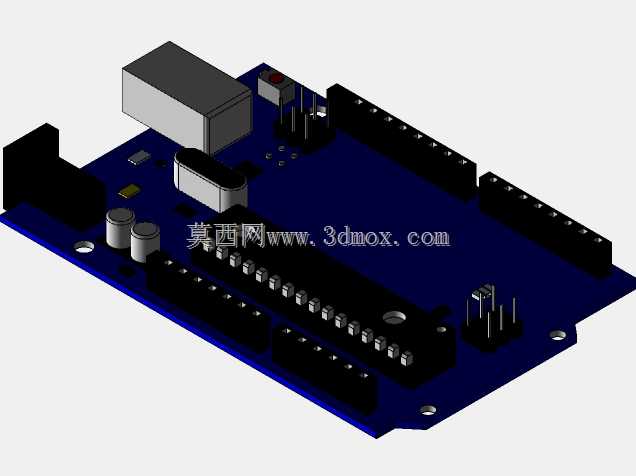

在嵌入式开发、智能硬件原型验证、小型自动化设备改造场景中，Arduino Uno是应用覆盖面极广的开源控制载体，本次完成的结构设计完全还原实物的装配逻辑与尺寸边界，可直接用于教学演示模型搭建、设备外壳适配设计、硬件布局仿真等场景。从实际使用维度看，这块控制板承担着信号采集、逻辑运算、执行器件驱动的核心作用，能对接各类传感器模块、舵机、步进电机驱动板、通讯模块，是创客项目、小型实验装置、教学实训台的核心控制单元，很多非标小型自动化装置的原型验证阶段，都会选用该控制板快速完成功能验证，缩短前期开发周期。设计过程中优先还原了板载所有元器件的装配位置与外形特征，包括USB-B型接口、直流电源插座、复位按键、晶振、电容排针、主芯片插座这些细节结构，所有接口的突出高度、板体边缘的安装孔位都严格对照实物尺寸设定，板体本身的厚度、焊盘区域的凸起特征、排针的伸出长度都做了精准还原，确保后续做外壳设计、安装固定结构设计时，不会出现尺寸干涉问题。做结构设计时没有简化核心装配特征，比如电源接口的卡扣结构、USB接口的金属外壳厚度、排针的针脚间距都按照实际规格绘制，板载的各个功能区布局完全对应实物，数字IO口排针、模拟输入口排针的位置、电源扩展排针的排布都和实物一致，方便使用者在三维环境中直接模拟外接模块的接线布局，提前排查接线空间不足、模块安装干涉的问题。安装边界上，板体的四个安装孔孔径、孔位间距完全符合通用安装标准，可直接适配市面上常见的Arduino Uno固定支架、亚克力安装底座，板体上方的元器件最高高度、下方的焊盘突出高度都做了准确还原，在做堆叠扩展板设计、设备内部安装槽设计时，可以直接参考该模型的尺寸预留安装空间，不需要反复对照实物测量。从结构设计从业者的角度看，这类控制板的三维模型不需要做过度的工艺简化，保留所有外部可见的结构特征即可，重点要保证各个外接接口的位置尺寸、安装孔位参数准确，因为这类模型最常见的用途就是做设备内部的布局仿真、定制外壳的结构设计、教学演示用的装配爆炸图制作，精准的外形尺寸和接口位置能大幅减少后续设计的反复修改成本，很多做小型智能装置的结构工程师，在做整机布局时都会先导入控制板模型，再围绕它排布其他元器件、设计固定结构和外壳，避免后期打样出现装不上、接口被挡住的问题。
