FTC赛事用履带式里程计轮组结构

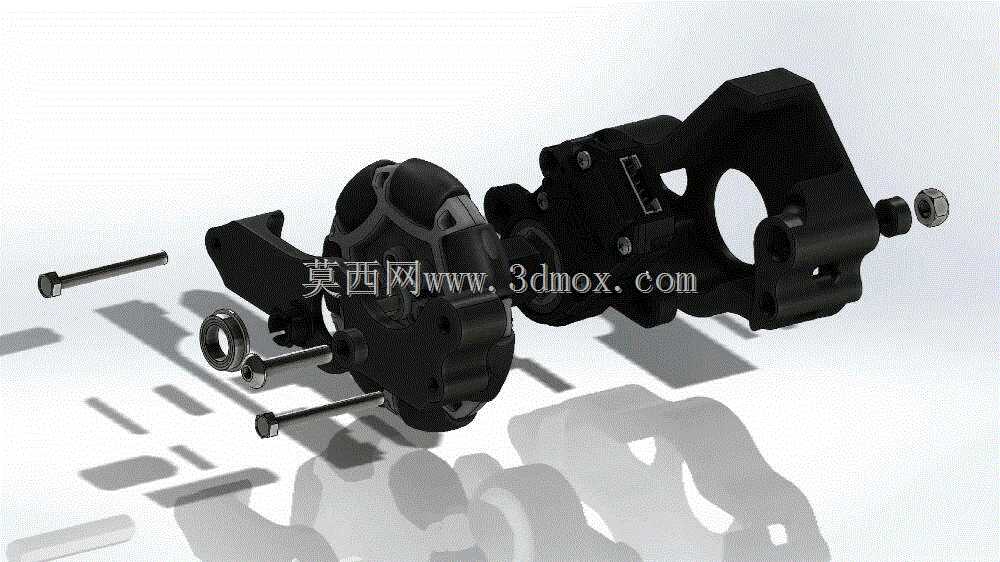

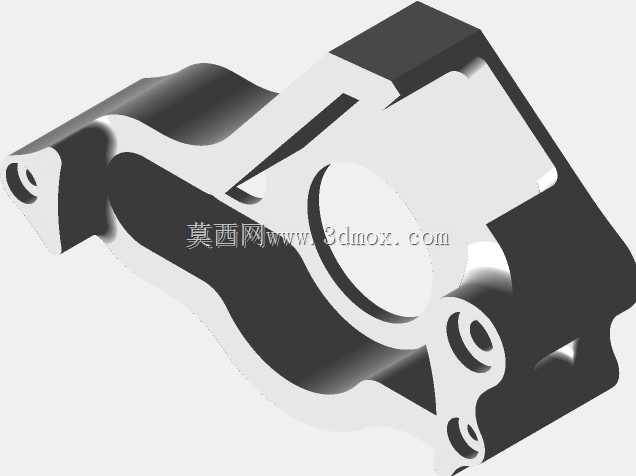

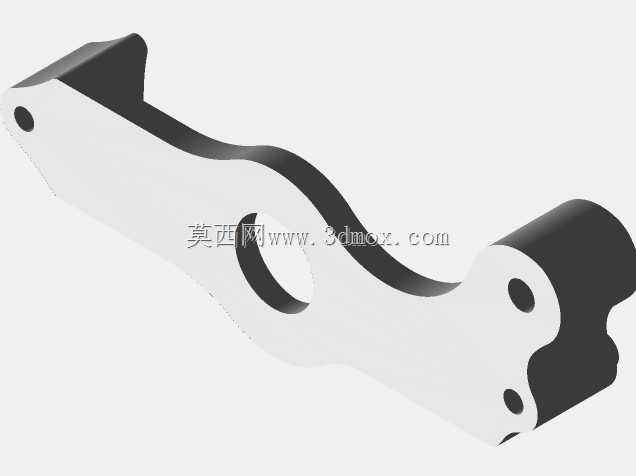

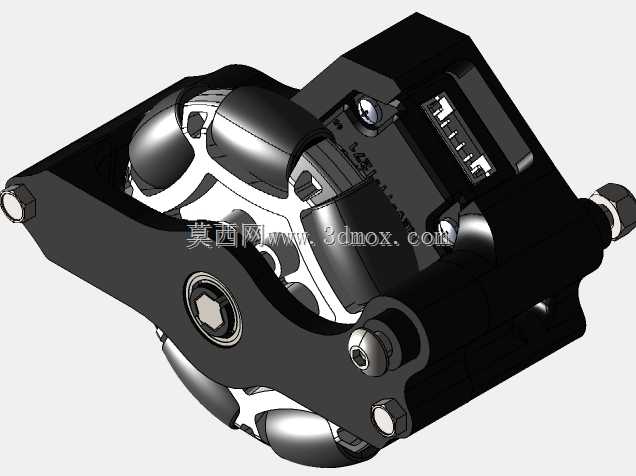

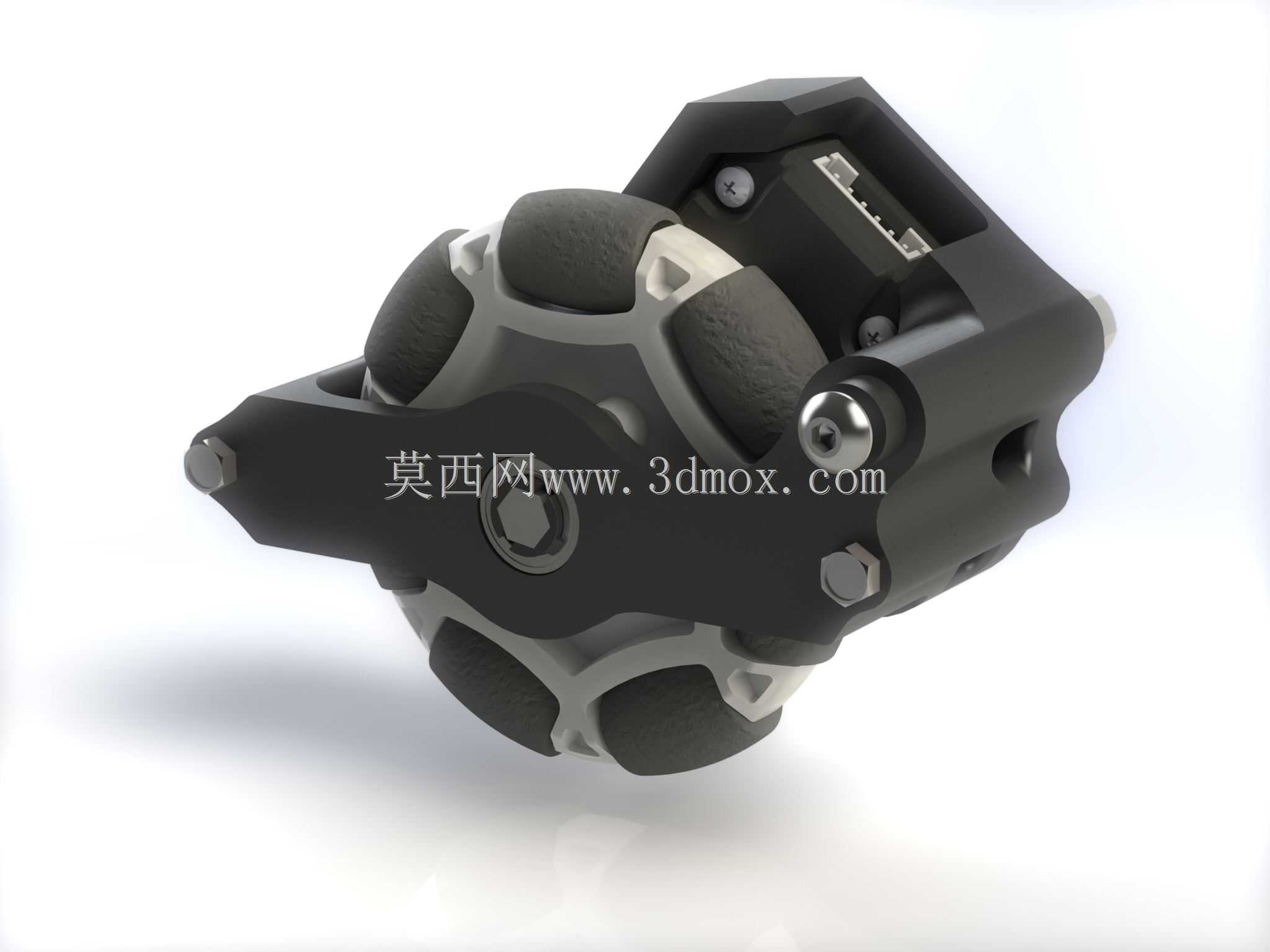

该轮组主要面向FTC青少年机器人竞赛场景设计，适配GoBilda 1120系列U型通道的安装基准，可直接集成到竞赛机器人的行走底盘中，为机器人提供精准的行进里程反馈，辅助完成自动阶段的路径规划、定点停靠、闭环走位等核心竞赛任务，解决普通从动轮打滑导致的里程计数偏差问题。设计上采用分体式3D打印支撑结构搭配全方位轮的组合形式，三个独立的3D打印基座部件分别承担轨道轮支撑、轮毂定位、底座衔接的功能，安装时无需额外定制复杂的连接支架，直接依托U型通道的标准孔位即可完成固定，大幅降低竞赛队伍的零件加工与装配门槛。轮组核心接触部件选用60mm规格的全方位轮，轮面的软质包胶结构可保证与场地地面的贴合度，搭配建议加装的橡皮筋预紧结构，能在机器人行进、转向、越障过程中始终保持轮面与地面的有效接触，避免悬空导致的编码器计数丢步。传动路径上，轮组的转动直接传递给配套的通孔编码器，编码器通过轴系与轮体刚性连接，可实时采集轮体的转动圈数、转速数据，为控制系统提供精准的位移反馈。安装边界方面，轮组的整体外轮廓完全适配U型通道的内部安装空间，轴系选用标准的3.5mm鞭状轴，配合1.5mm六角到8mm圆形轴承镶块完成转动支撑，紧固件全部采用M3、M4规格的标准带帽螺钉与按钮头螺钉，所有五金件均为竞赛场景常用的标准件，无需单独定制非标零件。结构设计上充分考虑3D打印的工艺特性，所有打印部件均无大角度悬空结构，无需额外添加支撑即可完成FDM打印，打印完成后仅需简单去除毛边即可完成装配，装配完成后轮组的转动阻尼均匀，无卡滞、旷量问题，在场地毯面、硬质PVC板面等常见竞赛场地表面都能稳定工作，不会因为地面材质变化出现计数偏差。轮组的整体布局紧凑，不会额外占用底盘过多的安装空间，可根据机器人的底盘布局选择单轮、双轮或多轮组合的安装形式，适配不同轮系构型的竞赛机器人需求，在自动赛段可有效提升走位精度，减少因为里程误差导致的任务失败概率。
