28byj-48减速步进电机结构设计

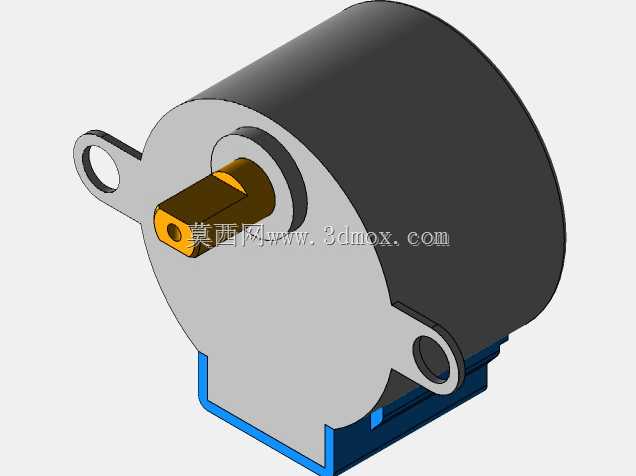

这款小型减速步进电机常被用在对空间占用要求严苛、输出扭矩需求不高但对角度控制精度有明确要求的场景里，比如智能家电的风摆导风结构、小型云台的角度调节机构、办公设备的进纸传动单元、小型自动化教具的动作执行端，都能见到同结构产品的实际应用。从结构设计逻辑来看，产品采用一体式圆柱壳体布局，输出轴端伸出壳体前端，轴端做了扁位结构，避免传动配合时出现周向打滑，不需要额外加工键槽就能满足小扭矩场景的传动需求，适配常见的塑料齿轮、摇臂等连接件的快速装配。壳体两侧延伸出带安装孔的耳座，安装孔的中心距、孔径都做了标准化适配，安装时不需要额外设计转接支架，直接通过螺丝就能将电机固定在设备的安装基板上，安装边界清晰，不会和周边的电路板、走线槽产生结构干涉。底部的接线端做了下沉式布局，引出线从壳体底部侧方伸出，不会占用轴向的安装空间，适配薄型设备的内部堆叠需求。内部集成了减速齿轮组，将步进电机转子的高转速低扭矩输出，通过多级齿轮减速转化为低转速高扭矩的输出特性，不需要用户额外搭配减速箱，就能直接驱动小负载做定角度转动，大幅简化了终端设备的结构设计流程。在建模过程中，对壳体的壁厚、安装耳的加强结构、输出轴的伸出长度、轴径公差都做了贴合实物的还原，壳体尾部的圆弧过渡、前端盖和主体的配合止口、底部蓝色端盖的卡扣结构都完整呈现，结构工程师在做设备布局时，可以直接调用该模型核对安装空间，验证传动路径的干涉情况，不需要反复测量实物尺寸调整装配关系。这类微小型步进电机的设计核心，是在有限的体积内平衡输出扭矩、控制精度和安装便利性，耳座的位置避开了输出轴的传动路径，接线端的朝向也做了通用化设计，不管是水平安装还是垂直安装，都不会出现走线弯折过度的问题，输出轴的台阶结构也能对配套的传动件做轴向定位，不需要额外加装轴用挡圈就能限制传动件的轴向窜动，非常适合大批量生产的消费类电子、小型自动化设备使用。
