NEMA23双输出轴步进电机结构设计

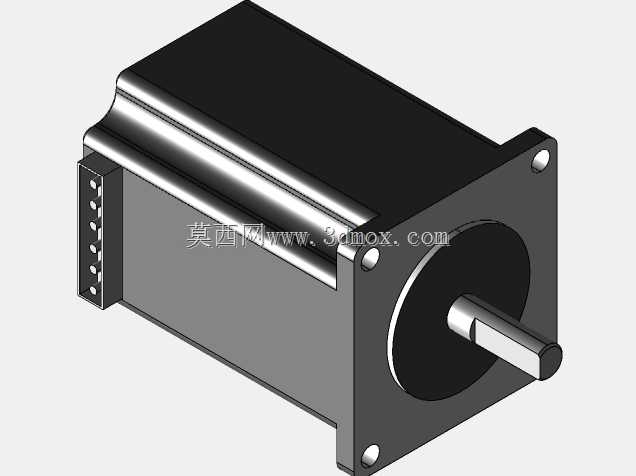

做自动化设备结构选型时，NEMA23规格的步进电机一直是中小负载传动场景的常用选项，这款双输出轴的结构设计，刚好适配很多需要双侧同步传动的工位布局。日常做3C装配工位的送料机构、小型雕刻机的轴系驱动、点胶设备的位移平台传动时，经常会遇到单轴输出需要额外加同步轮分动的情况，不仅会增加传动链的间隙累积，还会挤占安装空间，双出轴的设计刚好能省去这部分额外的传动构件，直接在电机后端安装编码器、手轮或者第二路同步带轮，大幅简化整体安装布局。从结构设计细节来看，这款电机的本体采用方形安装法兰设计，法兰端的四个安装孔位完全遵循NEMA23标准的安装尺寸规范，安装孔的中心距、轴伸直径、轴端的扁位尺寸都和通用规格完全兼容，选型替换时不需要重新加工安装板，能直接适配现有标准的电机支座、联轴器安装尺寸。电机本体的外壳采用拉伸铝型材结构，表面做了氧化处理，既保证了结构强度，也能在连续运行时通过壳体表面散出绕组产生的热量，避免长时间运行出现温升过高导致的扭矩衰减。侧面的接线端子采用直插式排针布局，端子的引脚间距做了标准化设计，配套对应的驱动器接线端子可以直接插接，不需要额外焊接导线，装配时的接线效率更高，也能避免虚接导致的运行故障。双输出轴的前后轴伸同轴度控制在合理公差范围内，两端的轴承都采用深沟球轴承支撑，能承受一定的径向负载，不管是前端连接联轴器带动丝杆，还是后端安装手轮做手动微调，都不会出现轴系卡滞或者窜动的问题。在做安装边界校核时，要注意电机本体的长度尺寸对应的是76mm机身规格，静态扭矩能满足大部分0.8-1.2Nm负载需求的传动场景，安装时除了法兰面的四个固定孔，还要预留出侧面接线端子的插拔空间，以及后端轴伸连接构件的活动空间，避免和设备上的其他走线、结构件产生干涉。绕组的出线方向在机身侧面，布线时可以顺着型材槽直接走到驱动器位置，不会和前端的运动部件产生剐蹭。实际应用中，这种双出轴的步进电机还常用在小型包装设备的拉膜机构、自动锁螺丝机的进给轴、非标检测设备的工位转台驱动上，相比单出轴加外置分动结构的方案，整体传动刚性更好，反向间隙更小，做位置控制时的重复定位精度也更稳定。建模时对电机的外部安装尺寸做了1:1还原，包括法兰面的定位凸台尺寸、轴伸的长度和扁位位置、接线端子的外轮廓尺寸，做设备整体装配干涉检查时，可以直接调用这个模型匹配安装位，不需要反复核对样本尺寸，能减少结构设计阶段的尺寸校核工作量，避免后期加工装配时出现安装位不匹配的问题。
