微型舵机伺服驱动结构三维建模

项目分类:3D模型 发布时间:2021-09-27 ID:288527
  • 微型舵机伺服驱动结构三维建模
  • 微型舵机伺服驱动结构三维建模
  • 微型舵机伺服驱动结构三维建模

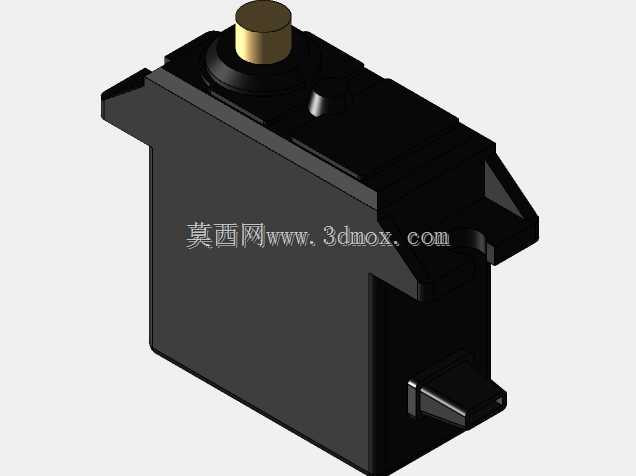

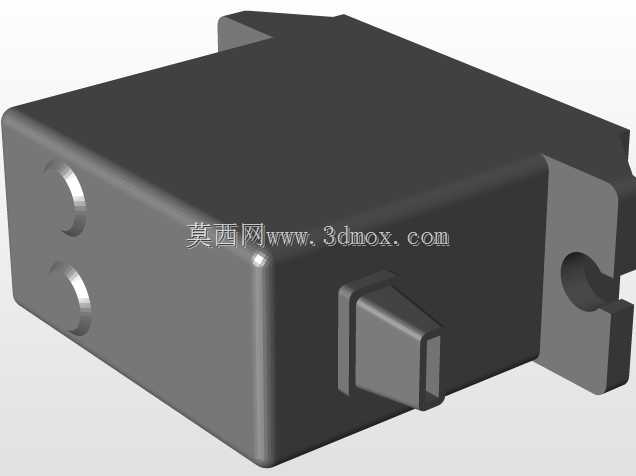

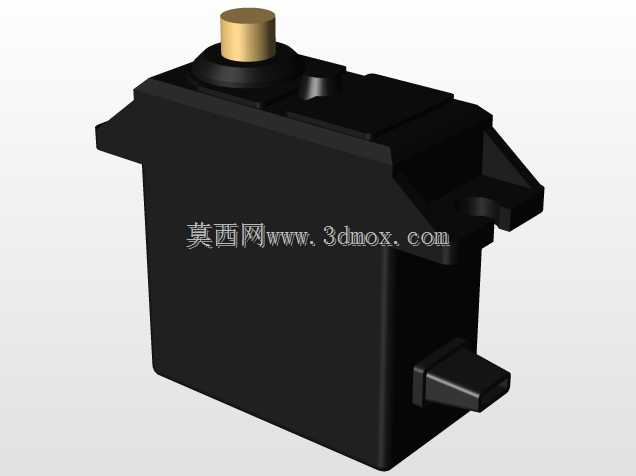

这款微型伺服执行元件的三维结构,在航模舵面控制、小型自动化执行工位、智能小车转向机构、桌面级机械臂关节驱动等场景中应用十分广泛,作为小扭矩闭环执行部件,它能在收到PWM控制信号后输出指定角度的转角动作,相比同尺寸的开环驱动部件,位置保持精度更稳定,不会因为负载小幅波动出现明显的位置偏移。从结构设计思路来看,整体采用一体化塑壳封装,顶部输出轴采用铜质嵌件设计,避免塑料轴长期承受径向负载出现磨损旷量,壳体两侧延伸出带安装孔的固定耳,安装时不需要额外设计夹持工装,直接通过螺丝穿过固定耳即可完成整机固定,输出轴的伸出长度、轴径尺寸都匹配常规微型舵机的安装互换标准,能直接替换同规格的传统微型舵机,不需要修改原有设备的安装位尺寸。壳体侧面预留了接线出线槽,出线方向垂直于输出轴轴线,在紧凑安装空间里能避免线缆和周边运动部件产生干涉,内部的减速齿轮组、电位器反馈部件、驱动电路板都集成在封闭壳体内,外壳的分型面设计在壳体中下部,合模后接缝位置避开了输出轴的安装基准面,能保证输出轴和安装面的垂直度公差控制在合理范围内。在实际选型适配时,需要注意安装边界的预留:壳体整体为近似长方体结构,固定耳的外沿宽度比主体壳体宽出一定尺寸,安装孔的中心距符合微型舵机的通用安装规范,输出轴顶端到壳体底部的总高度要和安装腔的深度匹配,避免输出轴伸出长度不足或者顶到周边结构件。这类微型伺服部件的输出扭矩虽然不大,但响应速度快,空载转速满足小负载快速动作的需求,在航模应用里负责控制副翼、升降舵的角度偏转,在小型自动化设备里可以用来推动料仓挡片、切换小型工位的位置,在教育类机器人套件里作为关节驱动部件,能完成简单的角度定位动作。建模过程中还原了壳体表面的脱模斜度、顶部轴座的凸台结构、侧面的加强筋细节,这些细节在做装配干涉检查时能有效避免实际装配出现卡滞问题,比如壳体侧面的加强筋凸起如果没有在建模时还原,设计安装腔时就可能把内壁尺寸做小,导致装配时加强筋和腔壁顶住无法安装到位。输出轴的扁位结构也做了精准还原,安装舵盘时靠扁位传递扭矩,不会出现舵盘和输出轴之间打滑的问题,轴端的限位结构能避免舵盘受轴向力脱落,这些细节都是实际量产产品中经过多轮验证的成熟结构,在做配套结构设计时完全可以参照这个模型的尺寸来做适配,不需要额外反复测绘实物。
