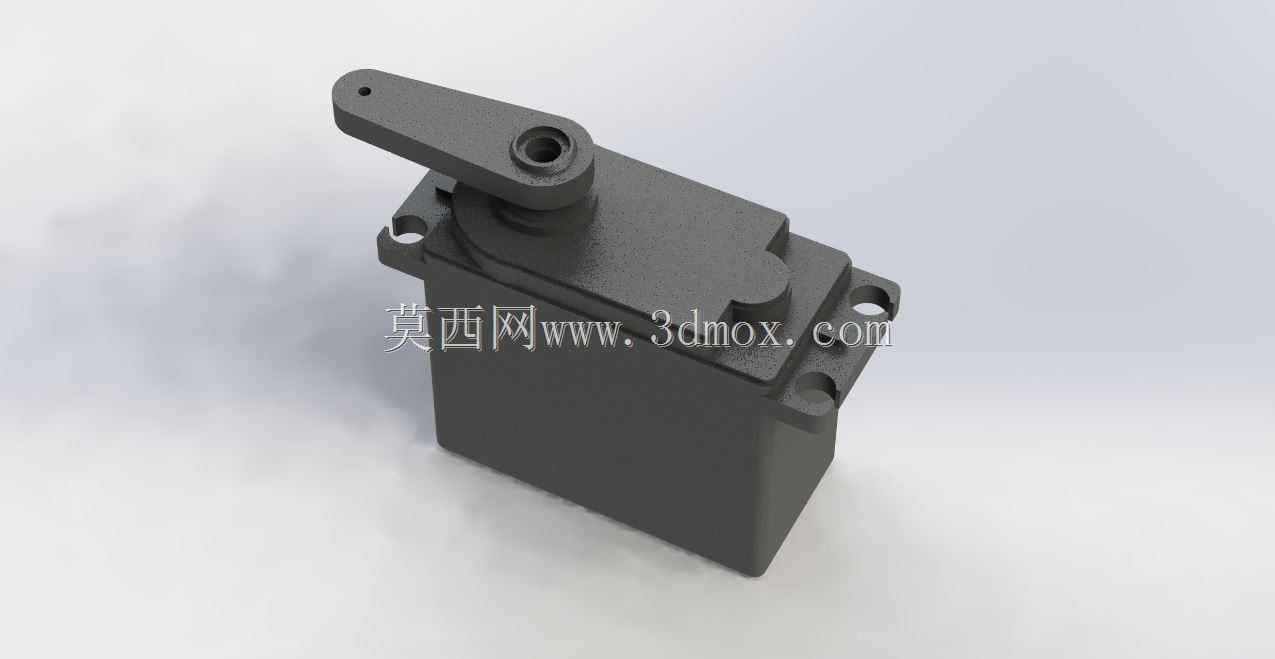

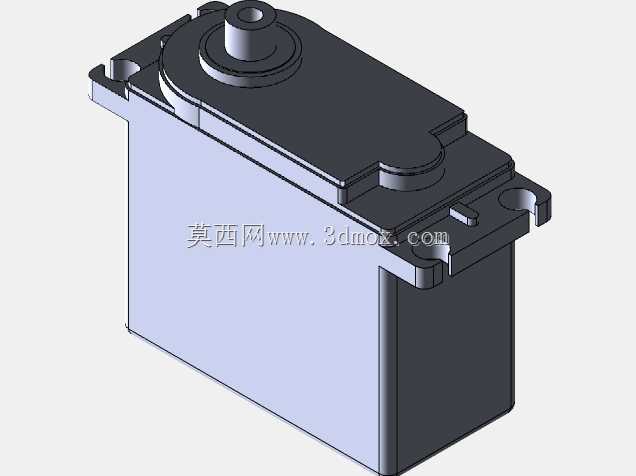

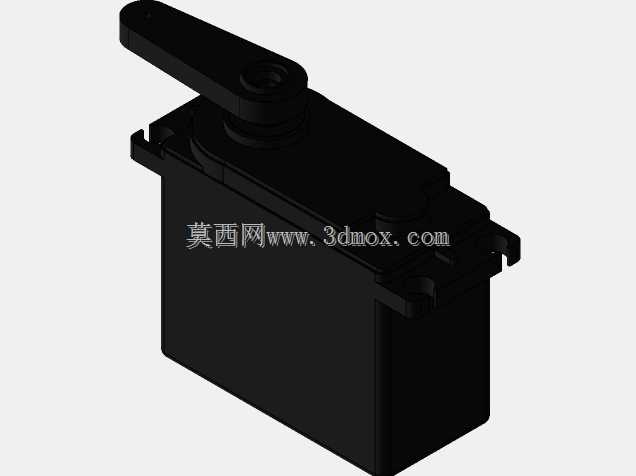

在航模固定翼舵面控制、1:8比例遥控攀爬车转向驱动、小型工业分拣摆臂执行端这类对输出扭矩有较高要求的场景里,30KG级舵机是应用频次极高的执行部件,本次建模的舵机结构完全围绕实际装机需求做细节还原,没有做多余的艺术化简化。从安装边界来看,主体外壳为标准矩形舵机壳体,两侧预留的安装耳带有沉头安装孔,孔位间距匹配行业通用的30KG舵机安装规范,安装耳的厚度做了加强处理,能承受大扭矩输出时的安装座反作用力,不会因为长期往复负载出现安装位开裂的问题。输出轴端采用金属齿输出座设计,配套的一字形摇臂带有定位孔与锁紧螺孔,摇臂的长度经过扭矩匹配,既保证足够的力臂输出,也不会因为力臂过长导致舵机堵转电流超标。设计过程中优先还原了舵机的实际装配关系:上盖与下壳的合模缝、输出轴的防尘台阶、侧面出线槽的位置都和实物一致,壳体表面的加强筋布局也完全参照量产产品的结构,这些细节在做整机装配干涉检查时非常关键——很多新手建模时会忽略壳体侧面的凸起定位柱,导致装机时和设备舱侧壁出现干涉,不得不二次修改安装架。从功能特性来说,该舵机属于数字伺服类执行件,内部集成驱动电路与减速齿轮组,输出端可在设定角度范围内做精准往复摆动,相比小扭矩舵机,它的齿轮组模数更大,能承受30公斤厘米的堵转扭矩,在模型车的转向机构里可以推动大尺寸越野轮胎克服地面阻力完成转向,在航模上可以驱动大尺寸襟翼、副翼完成气动舵面调整,在小型自动化设备里也可以作为料仓挡料板的摆动驱动件使用。建模时特意保留了输出轴与壳体的配合间隙,摇臂与上盖的安全间隙也做了准确还原,做运动仿真时可以直接模拟舵机满行程摆动的状态,不会出现静态装配没问题、运动时零件干涉的问题。壳体底部的定位凸台尺寸也做了精准复刻,方便设计安装座时做嵌入式定位,不需要额外做对位调整就能保证输出轴的中心位置精度。
