带安装支架的行星减速步进电机结构

　　在小型自动化设备、桌面级数控装置、智能传动模组的开发场景中，动力输出端的集成化设计往往直接决定整机的装配效率与运行稳定性，这款集成安装支架的行星齿轮步进电机，正是针对紧凑安装空间下的动力传输需求完成的结构设计。从实际应用层面看，这类带集成支架的减速步进电机常被用于3D打印设备的进给轴驱动、小型机械臂的关节动力输出、自动化点胶设备的位移传动，以及智能仓储分拣模组的小件输送驱动，区别于裸电机搭配独立减速箱再额外加装固定件的组合方案，一体化的支架结构省去了设计人员额外绘制安装转接件的步骤，也避免了多零件拼接带来的装配累计误差。

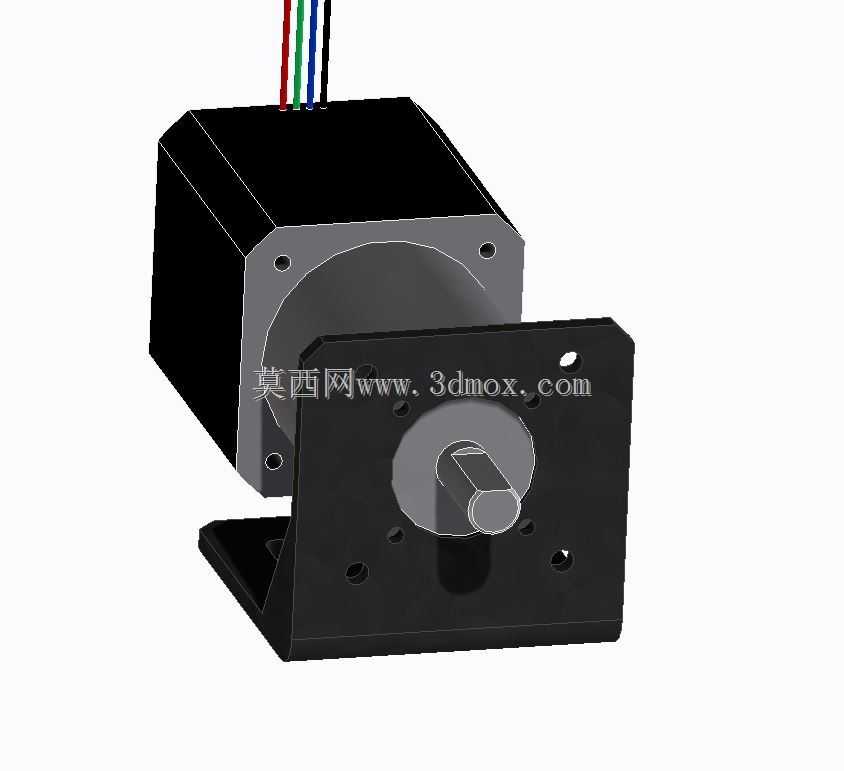

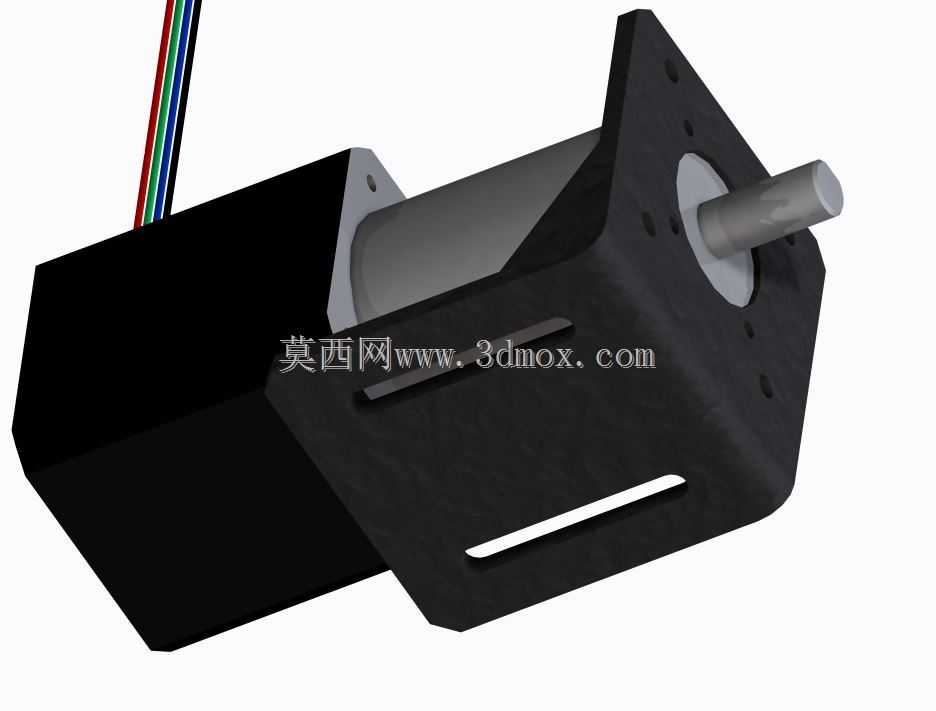

　　设计过程中优先考虑了安装边界的适配性，支架采用L型弯折的钣金结构形式，侧面预留的长条形安装腰孔可兼容不同孔距的设备安装面，无需在设备机架上重新加工定位孔即可完成快速固定，腰孔的调节范围覆盖了常规42系列步进电机的主流安装孔距，能适配多数小型自动化设备的安装基面。电机本体与行星减速箱的同轴度在结构设计时做了限位处理，支架与减速箱端盖的贴合面设置了定位止口，装配时无需反复调整同轴度即可保证输出轴与负载端的对中精度，能有效减少运行过程中的径向跳动，降低齿轮啮合的异常磨损。

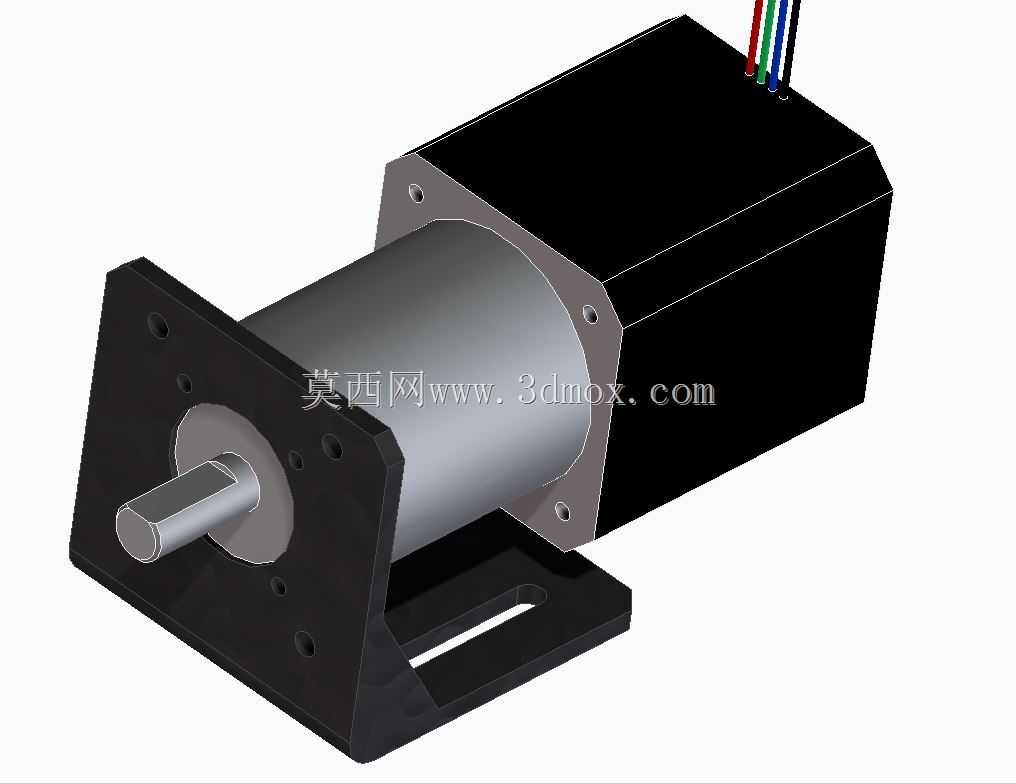

　　功能特性上，行星减速结构的加入大幅提升了电机的输出扭矩，相比同规格的裸步进电机，搭配PG51减速箱后低速段的输出扭矩可提升数倍，能满足小空间内大负载驱动的需求，同时减速结构自带的阻尼特性可优化步进电机的低速运行平稳性，减少低速转动时的振动与共振问题。电机尾部引出的多色排线对应不同的绕组接线端，接线时可通过线色快速区分相序，省去了测量绕组通断的步骤，适配市面上主流的步进电机驱动器。输出轴采用标准的D型切面结构，与负载端的同步轮、联轴器连接时可通过顶丝直接固定，无需额外加工键槽即可传递足够的扭矩，适配常规的小型传动负载连接需求。

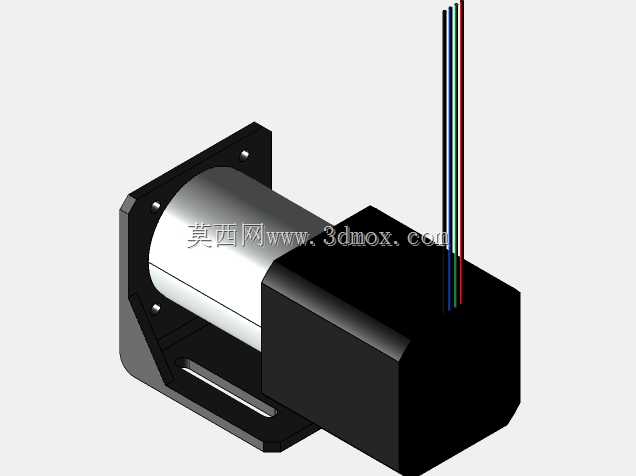

　　从安装尺寸的边界来看，支架的外轮廓尺寸控制在紧凑范围内，不会在电机径向占用过多安装空间，输出轴的伸出长度适配常规厚度的联轴器与同步轮安装，支架的弯折高度经过匹配设计，安装后电机本体与安装基面之间预留了足够的散热间隙，长时间运行时可保证电机表面的空气流通，避免热量堆积导致的扭矩衰减。整个结构的受力路径经过优化，支架的受力点直接对应减速箱的固定端，运行过程中输出轴的径向力可直接通过支架传递到设备机架，不会对电机本体的轴承造成额外的径向载荷，能有效延长电机的使用寿命。
