VEX竞赛用球类输送轮式机器人结构

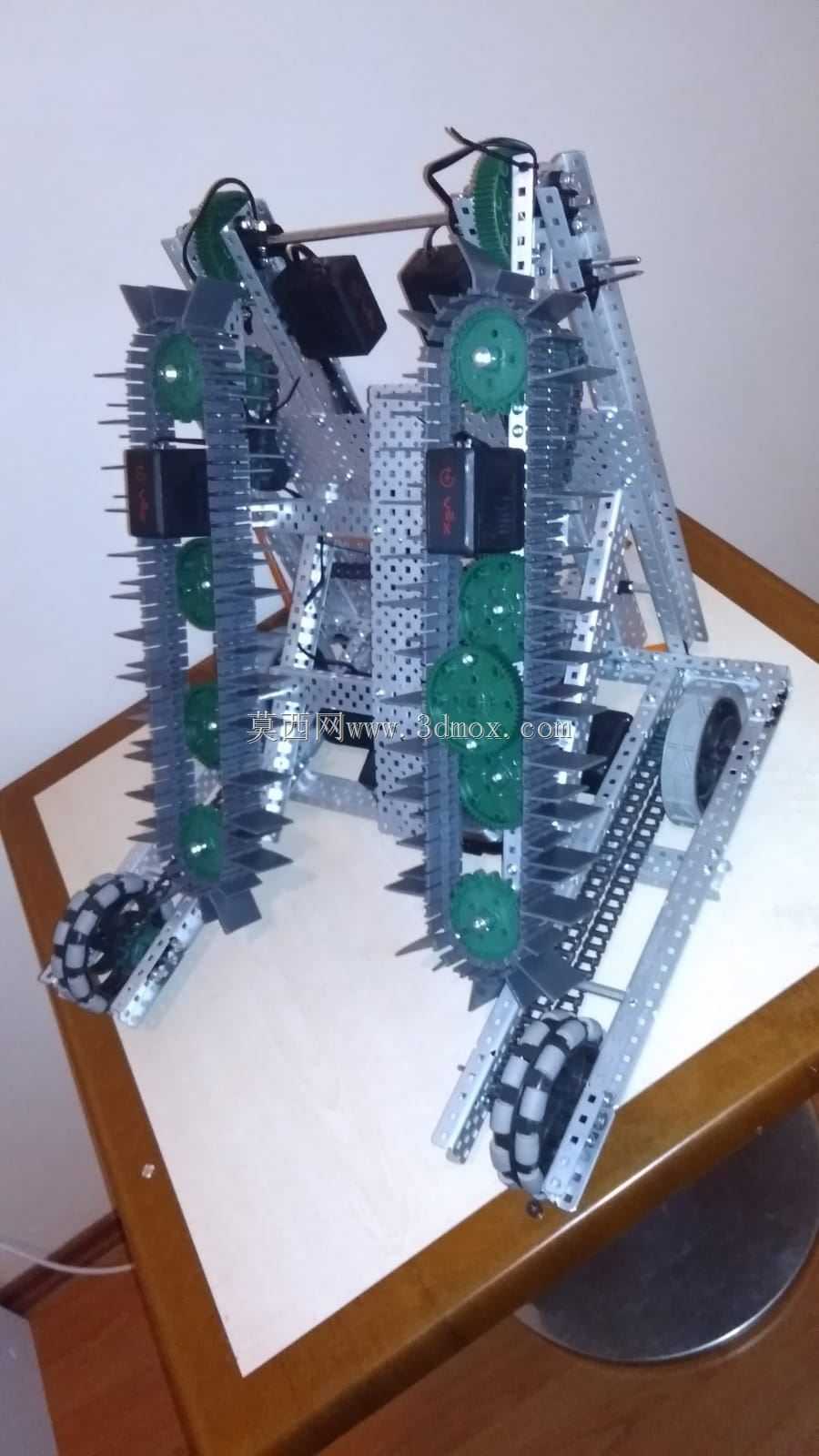

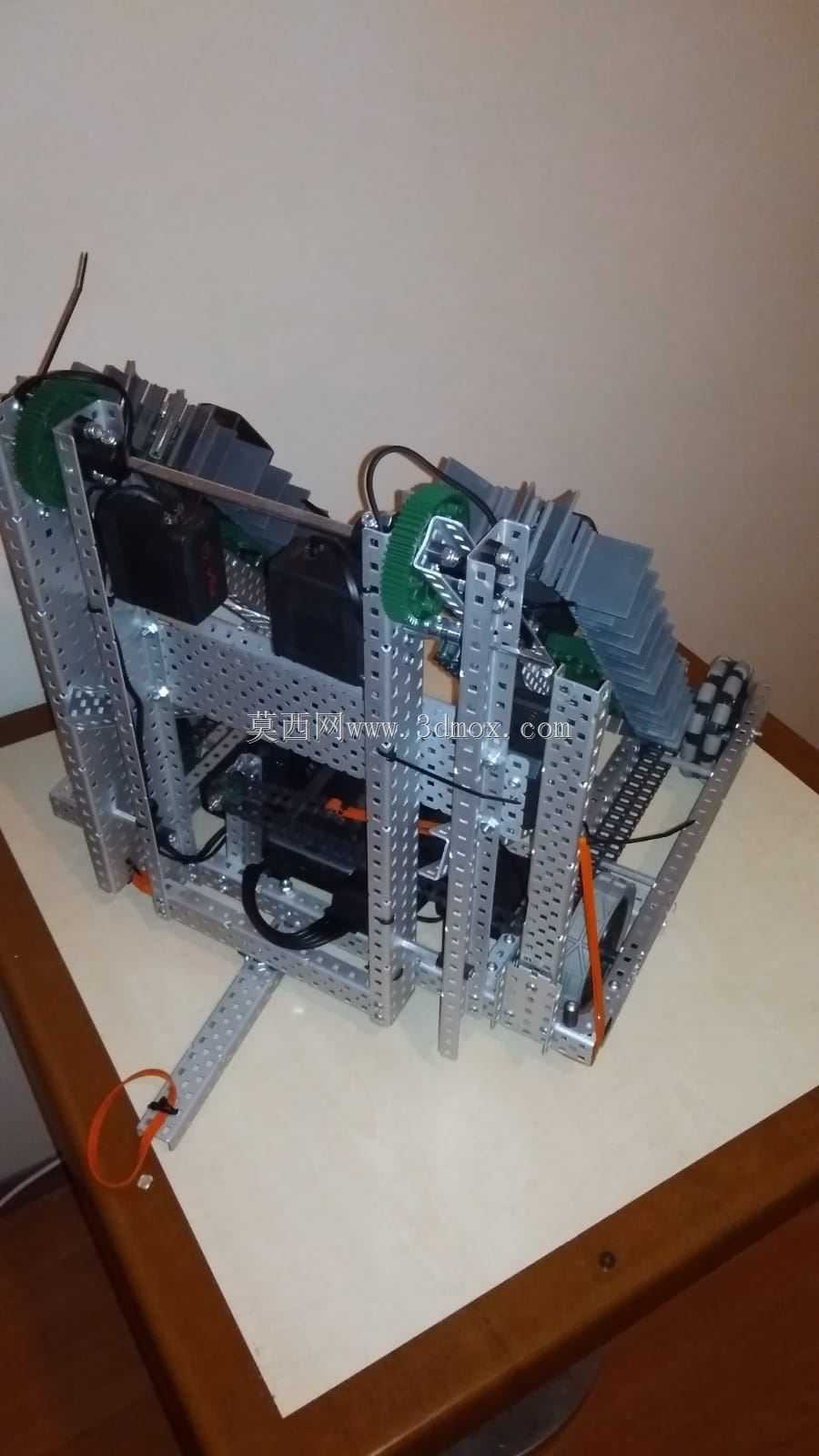

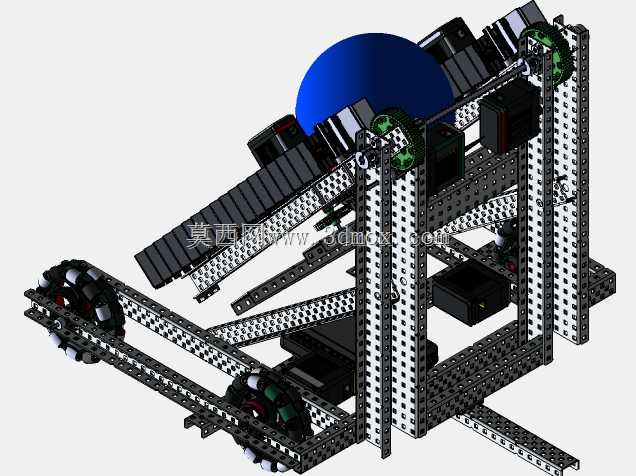

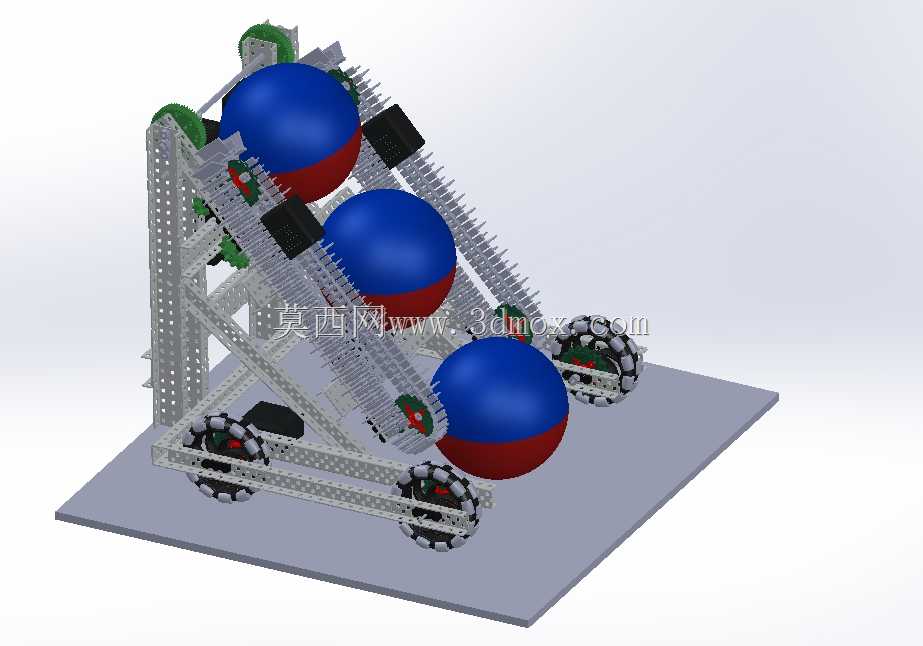

该结构针对青少年工程技术竞赛的球类任务场景设计，核心解决竞赛场地内指定球体的快速拾取、抬升与定点投放需求，整体采用模块化铝型材搭建思路，所有构件均采用标准孔位的竞赛通用铝型材拼接，无需额外定制加工件，可快速完成拆装调整，适配不同赛季的规则变更需求。底盘部分采用麦克纳姆轮全向移动布局，四个轮组分别独立驱动，可实现场地内零半径转向、横向平移等全向移动动作，能够在狭窄的竞赛通道内灵活调整位姿，规避场地障碍的同时快速抵达取球点位，底盘安装平面预留了多组标准安装孔位，可根据任务需求调整上层机构的安装位置与固定角度。上层输送机构采用倾斜式双排齿带输送结构，齿带表面设置有柔性挡块，可在接触球体时提供足够摩擦力同时避免损伤球面，输送通道的宽度适配目标球体直径，可同时容纳三枚球体依次抬升，输送倾角经过反复调试，既保证球体抬升过程中不会滚落，又能控制整体机构重心高度，避免快速移动过程中出现侧翻风险。机构顶端设置有可翻转的卸料挡板，当输送机构将球体抬升至指定高度后，挡板可通过舵机驱动翻转，实现球体的定点投放，投放角度可根据目标收集筐的高度进行微调。整体结构的安装边界充分考虑竞赛场地的尺寸限制，底盘长宽尺寸控制在竞赛规则允许的起始区范围内，整机抬升后的最高点高度不超过场地内通行门架的限高，所有外露的驱动线缆均沿铝型材槽道内走线，通过线卡固定，避免移动过程中线缆剐蹭场地构件造成故障。驱动电机均布置在底盘两侧的低位区域，有效降低整机重心，提升高速移动时的稳定性，输送机构的驱动单元布置在机构侧方，不占用输送通道的有效宽度，同时便于后期维护时快速拆卸更换。整个结构的受力路径经过优化，铝型材拼接处均采用角件加固，拾取球体时的冲击力可通过型材框架均匀分散到底盘轮组，避免局部应力集中导致构件变形，轮组的悬挂结构预留了微小的浮动间隙，可适应场地内的微小高度差，保证移动过程中四个轮组始终贴合地面，提供足够的抓地力。
