带按键显示屏的机器人手持操作示教器

这款手持操作终端是工业机器人作业环节的核心人机交互载体，主要适配六轴关节型机械臂、直角坐标搬运机械手等自动化执行设备，在焊接工位上下料、3C电子精密装配、仓储码垛拆垛、注塑机取件等场景中承担现场调试、手动示教、实时运行状态监控的核心功能，操作人员可通过该设备脱离固定工控柜，在设备作业半径内灵活调整点位、修改运行路径、切换作业模式，大幅降低现场调试的动线成本。

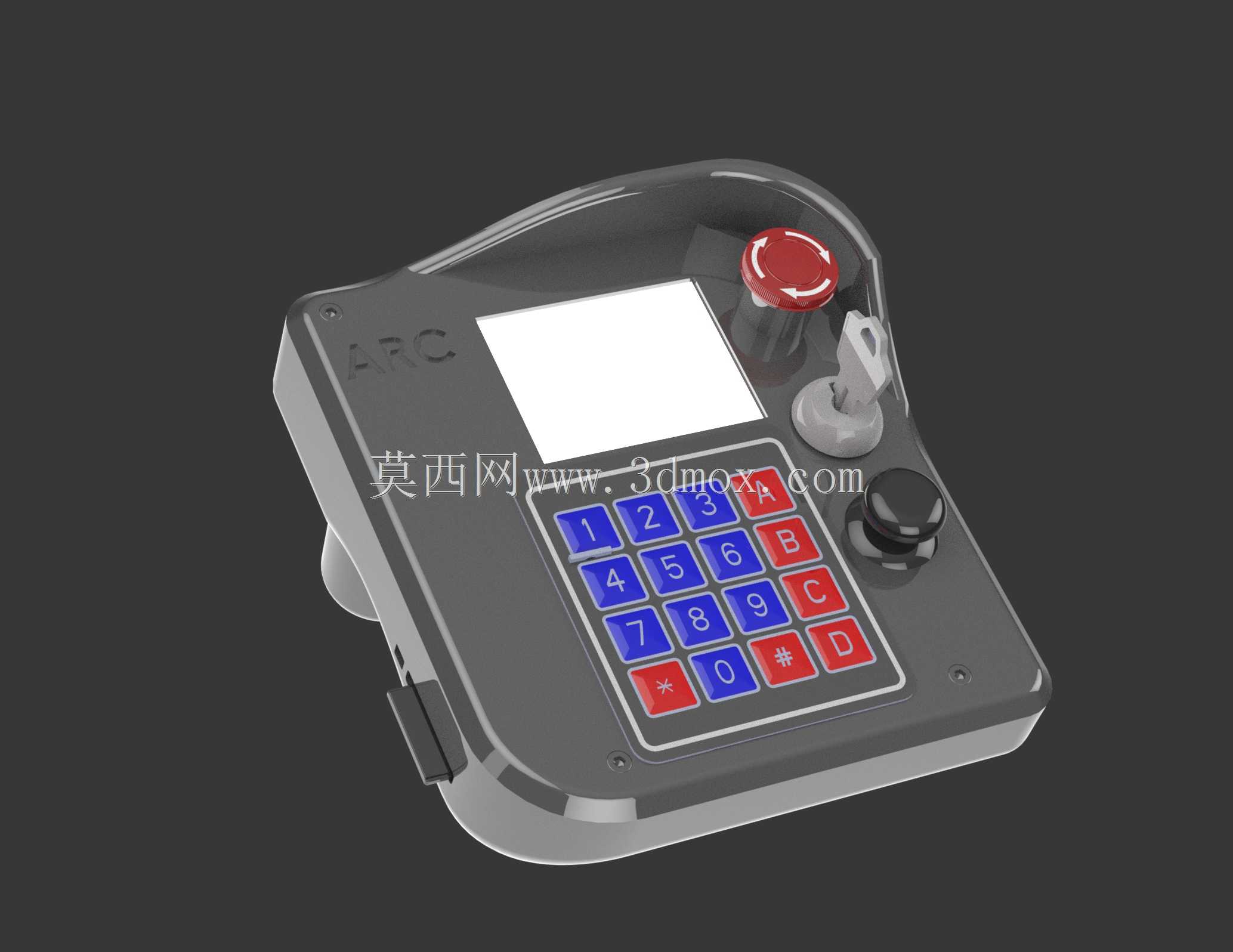

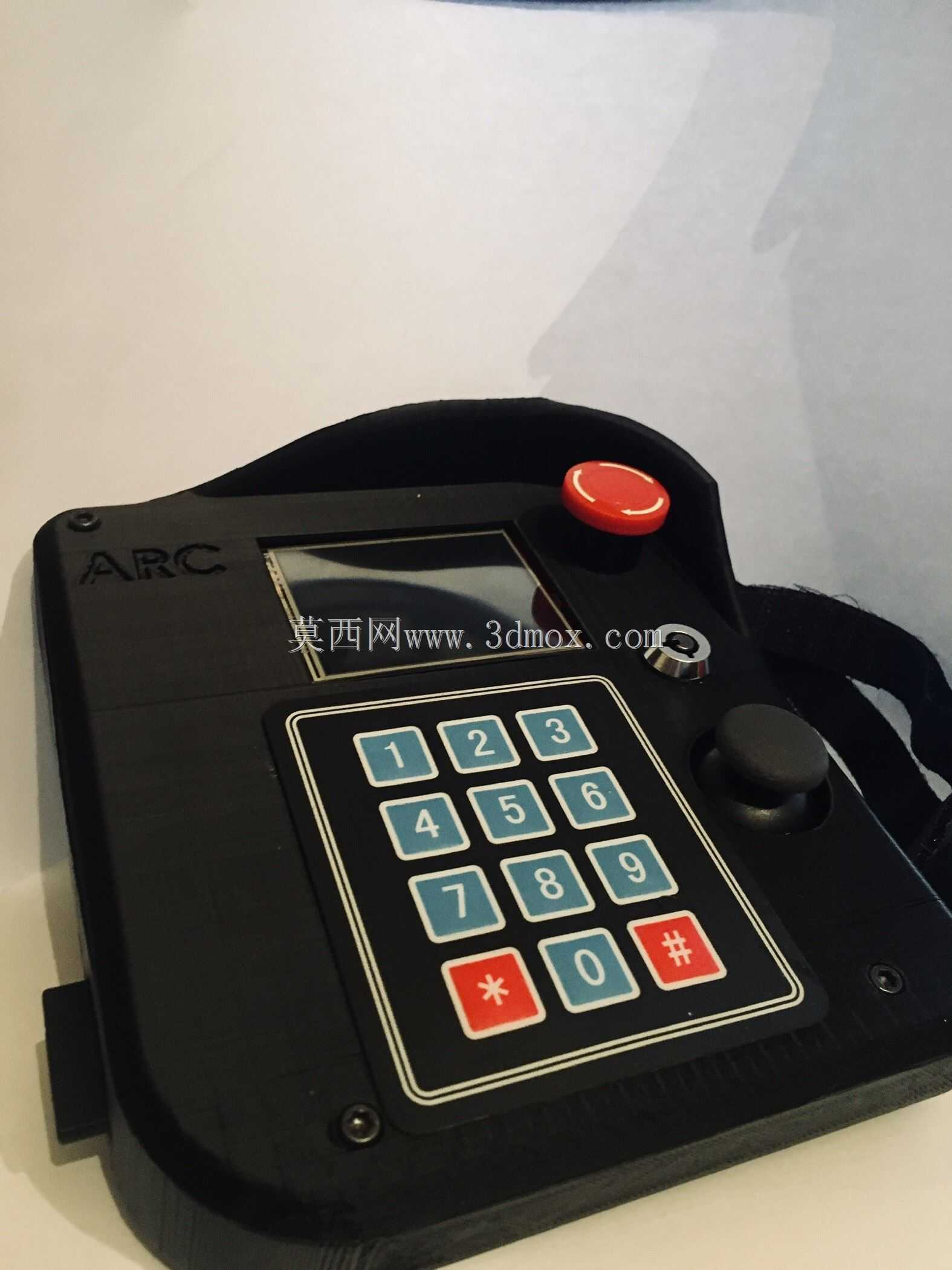

从结构设计逻辑来看，整体壳体采用符合人体工学的弧面过渡造型，握持侧做了内收防滑处理，单手握持时重心落在掌心区域，长时间手持操作不易产生疲劳感，壳体边缘做了R3以上的圆角处理，避免车间作业时剐蹭操作人员衣物或设备管线。正面布局遵循操作频次优先级排布：上方预留2.4英寸显示屏安装位，可实时显示关节坐标、运行速度、IO端口状态、故障代码等核心信息，屏幕周边做了0.8mm的凸边防护，避免设备放置时屏幕直接接触台面造成刮花。屏幕右侧依次排布红色蘑菇头急停按钮、钥匙档位开关与黑色编码器旋钮：急停按钮采用自锁式结构，触发行程为4mm，按下后可直接切断机器人动力回路，满足工业安全等级要求；钥匙开关用于切换手动、自动、调试三种操作权限，避免非授权人员误修改设备参数；编码器旋钮支持旋转与按压操作，可快速微调点位坐标、切换菜单选项，操作阻尼设置为15mN·m，旋转段落感清晰，戴薄劳保手套操作也能精准识别档位。

下方的矩阵按键区采用功能分区配色，数字按键为蓝色基底，功能确认、删除、方向按键为红色基底，按键行程1.2mm，触发反馈明确，表面做了磨砂防滑处理，适配车间多尘、操作人员手部带少量油污的使用环境。壳体侧面预留了手持挂绳安装孔与通讯线缆出线口，线缆接口处做了防弯折护套设计，可承受至少10000次弯折不出现线芯断裂问题。从安装边界来看，设备整体外形尺寸控制在180mm*120mm*45mm范围内，可适配市面上通用的示教器壁挂支架，闲置时可直接挂在设备防护栏外侧，不占用额外的操作台空间；壳体壁厚设置为2.5mm，采用ABS+PC混合材质注塑成型，抗冲击强度可承受1.2米高度自由跌落至水泥地面不出现壳体开裂，满足车间复杂作业环境的耐用性要求。内部PCB安装位预留了螺丝柱与走线槽，按键板与主板之间采用板对板连接器连接，装配时无需额外飞线，可大幅提升组装效率，同时降低长期使用后的接触不良风险。
