Nema17规格42型步进电机结构设计

在桌面级3D打印机、小型数控雕刻机、桌面自动化点胶工位、实验室小型送料机构这类对安装空间有严格限制的轻载传动场景里，42规格也就是Nema17标准的步进电机，是应用占比极高的执行元件。这类电机的安装孔位遵循统一的行业标准，法兰端面四个安装孔的中心距固定为31mm，输出轴直径常规为5mm，轴伸长度根据机身长度不同略有差异，适配绝大多数现成的同步轮、联轴器、小型行星减速箱，选型替换时不需要额外调整安装位的孔位布局，能大幅缩短小型设备的开发调试周期。

从实际使用的角度看，这类步进电机依靠脉冲信号控制角位移，不需要额外的位置反馈元件就能实现开环状态下的精准定位，单步距角常规为1.8度，细分驱动下可以实现更小的进给分辨率，足够满足桌面级设备的传动精度要求。日常选型时，除了关注保持扭矩、相电流这类电气参数，结构设计端最需要确认的就是安装边界尺寸：这款模型对应的机身长度为34mm左右，法兰端面到电机尾部的总长度不会超出小型设备的安装仓空间，输出轴的台阶高度适配常规的止口定位结构，安装时法兰面与设备安装板贴合后，止口嵌入安装板的定位孔内，能保证输出轴与传动部件的同轴度，避免运行过程中出现偏磨、异响的问题。

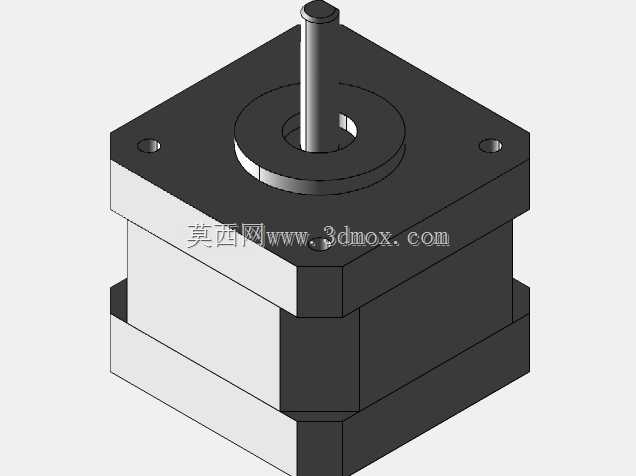

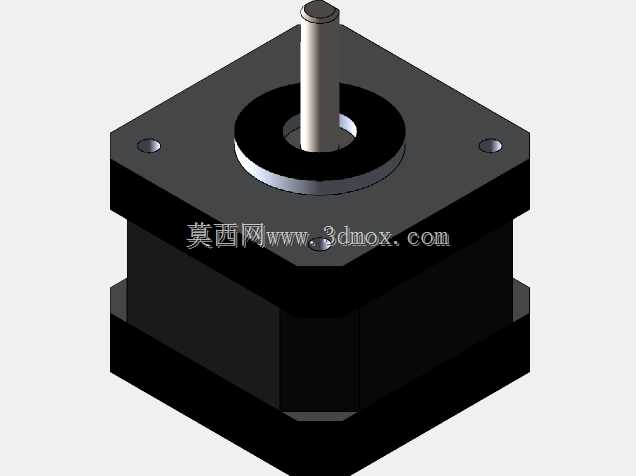

做这款电机的三维结构设计时，优先还原了实际量产产品的核心安装特征，省略了非关键的外观圆角细节，保留了法兰面的安装沉孔、输出轴的轴肩结构、机身的层叠堆叠特征，结构工程师在做整机布局时，可以直接调用这个模型做干涉检查，确认电机与周围的走线槽、传动部件、机身钣金件之间的安全间隙，不需要额外测绘实物。要注意的是，这类电机的尾部出线位置是结构布局时容易忽略的点，模型里预留了尾部的出线空间，设计安装板时要在对应位置留出穿线孔或者走线缺口，避免装配时压线导致绝缘破损。另外，电机前端的轴承位凸台尺寸也做了还原，设计电机端盖或者密封结构时，可以直接匹配这个尺寸做配合，不需要反复核对实物尺寸。在小型传送带工位、自动拧螺丝机的进给轴、相机调焦机构这类负载不大的场景里，这款电机的结构尺寸完全适配，安装时只需要用四颗M3螺丝从安装板背面穿过锁紧，就能实现可靠固定，不需要额外做复杂的支撑结构。
