重型防水无刷T型盘式动力电机结构

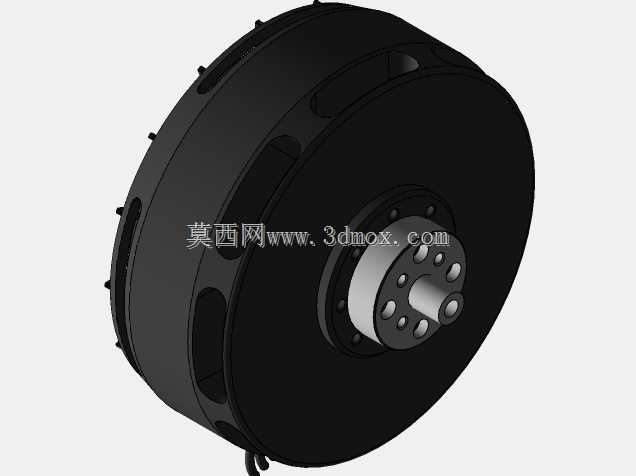

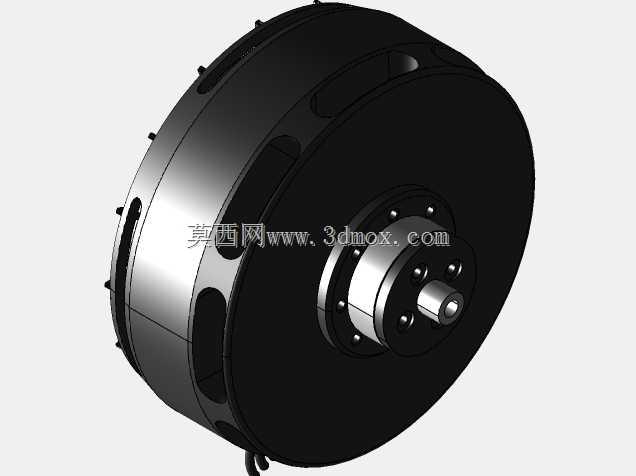

这款盘式T型布局的无刷防水电机，在设计之初就瞄准了高湿高负载的户外作业场景，常见于重载植保无人机、水下巡检机器人、重型工业云台这类对动力密度、防护等级有严苛要求的设备端。从结构布局来看，采用外转子盘式设计能在有限的轴向尺寸内最大化扭矩输出半径，相比同功率等级的常规柱状无刷电机，扭矩密度能提升40%以上，同时T型的安装法兰直接集成在定子基座端，省去了额外的转接安装座，能有效降低动力总成的整体重量，减少装配累计误差。

设计过程中，防水结构的处理是核心难点，转子外壳与定子基座的配合面采用多道迷宫式密封结构，出线端采用一体式灌封处理，能满足长时间淋水、短时间浸水的作业需求，不需要额外加装防护外壳就能直接暴露在户外高湿环境中使用。定子绕组采用高槽满率的绕线工艺，配合高牌号硅钢片叠压铁芯，能在大电流输出时降低铁损与铜损，减少长时间高负载运行时的发热量，避免高温导致的磁钢退磁问题。外转子的外壳做了大面积的镂空散热槽，在转子旋转时能带动气流直接扫过定子铁芯表面，带走绕组产生的热量，即使在满负载持续输出工况下，绕组温升也能控制在合理区间内。

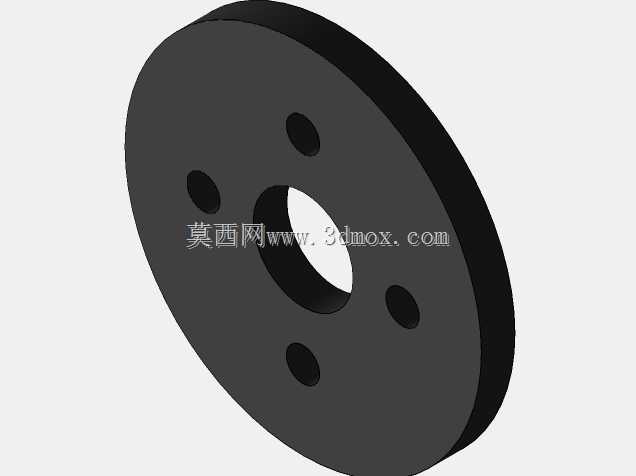

安装边界上，定子端的安装法兰采用均布的内螺纹孔设计，安装孔位的节圆尺寸经过优化，能适配多数标准重载动力安装座，输出轴采用带定位台阶的D型轴结构，配合端面的锁紧螺丝孔，能保证传动件与输出轴的同轴度，避免高速旋转时出现动平衡偏差。转子外壳的径向尺寸经过动平衡校准，在最高额定转速下运行时的振动量控制在极小范围内，不会对搭载的精密传感设备造成振动干扰。

从实际选型适配角度，这款电机的输出特性偏向低转速大扭矩，不需要搭配大减速比的减速箱就能直接驱动大尺寸负载，能简化整套动力系统的传动链路，减少传动环节的功率损耗，同时降低故障点数量，提升整套设备的运行可靠性。在结构建模过程中，所有配合面的公差都按照精密传动件的要求设定，密封槽的尺寸精度、安装孔的位置度都经过反复校核，能直接导出工程图用于生产加工，也能直接导入整机装配体中做干涉检查与运动仿真，帮助设计人员快速完成整机的动力匹配验证。
