NEMA标准方形法兰步进电机结构设计

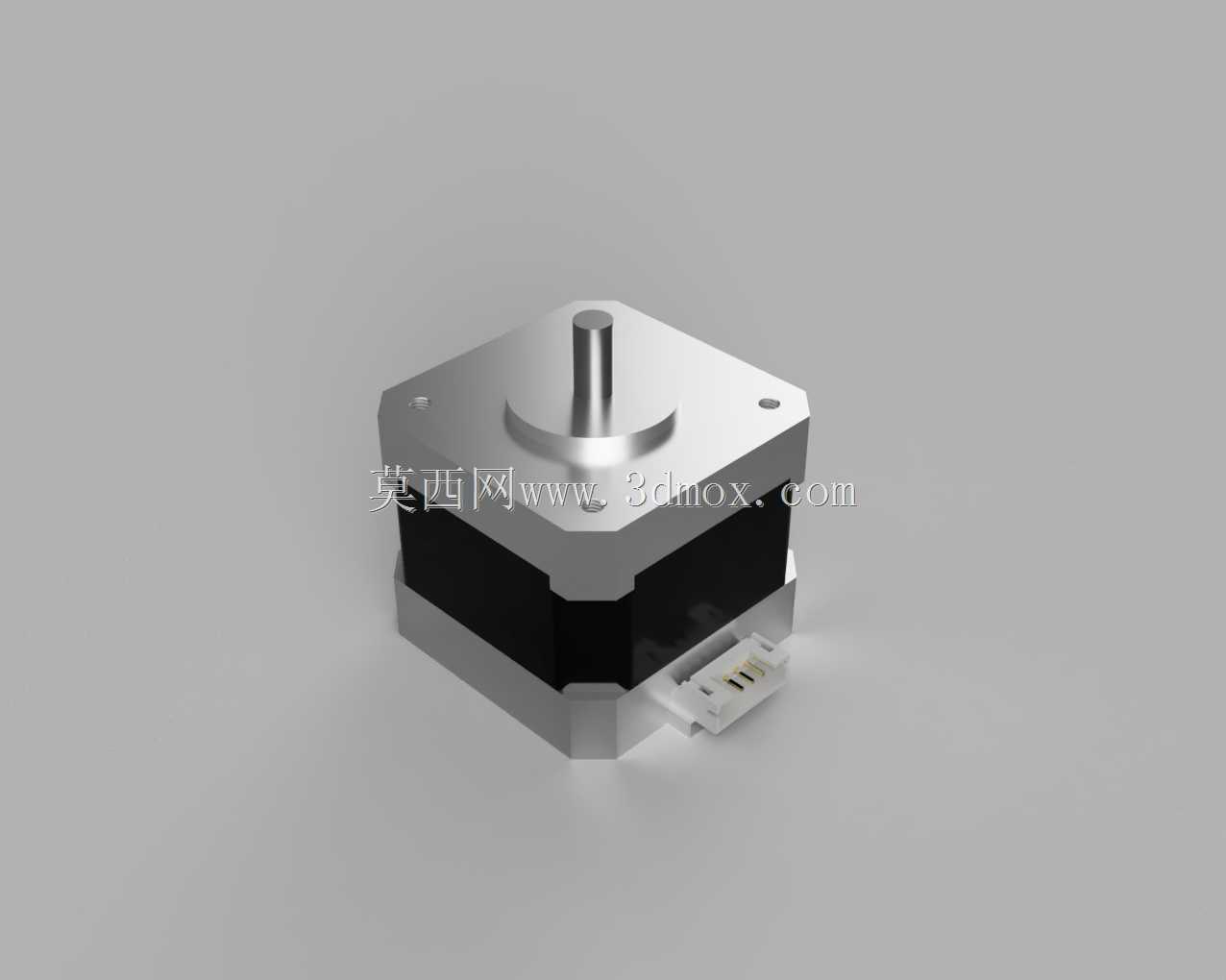

这款NEMA规格步进电机的三维结构，完全围绕工业自动化场景的实际安装与使用需求搭建，日常在3D打印机进给机构、小型数控雕刻机走刀传动、自动化流水线工位分度、桌面级机械手关节驱动这类需要精准开环位置控制的场景中，这类步进电机都是核心执行部件，不需要额外的位置反馈编码器，依靠脉冲信号就能实现固定角度的步进转动，控制逻辑简单，部署成本低，在中小扭矩的点位控制场景中应用占比极高。从结构设计逻辑来看，模型还原了这类电机的典型分层构造：前端方形法兰采用统一的NEMA安装孔位标准，四个安装沉孔的中心距严格遵循通用安装规范，能直接适配市面上绝大多数标准电机支架、同步轮安装座、设备安装面板，不需要额外做转接件加工，降低设备集成的加工成本；输出轴采用D型切边设计，和同步轮、联轴器、齿轮等传动件装配时，能通过顶丝直接锁止在切边平面上，避免传动过程中出现轴孔打滑丢步的问题，轴伸长度也控制在常规传动件的适配范围内，不会出现轴伸过长导致的传动悬臂弯矩过大，或是轴伸过短导致的装配件锁止不牢问题。机身中段的定子壳体采用方形拉伸铝壳结构，既兼顾了壳体的结构强度，能在安装锁紧时承受足够的压紧力不会出现壳体变形，同时铝材质的导热性能优异，能在电机持续运行过程中把绕组产生的热量快速传导到外界，避免长时间运行出现绕组过热退磁的问题；尾部的端盖集成了出线接插件，接插件采用标准的卧式贴片接线座，引脚定义和市面上通用的步进电机驱动器完全匹配，接线时不需要额外焊接导线，直接压接端子就能完成接线，后期维护更换时插拔也十分方便。在安装边界的尺寸处理上，模型严格还原了这类电机的实际外轮廓尺寸，机身的对角线尺寸、法兰厚度、接插件突出机身的高度都和实物保持一致，在做设备整体结构布局时，可以直接调用这个模型做干涉检查，提前排查安装时电机和周边结构件、走线槽、传动部件的空间冲突问题，不需要反复测量实物尺寸调整结构。从功能特性的还原来看，模型把电机的转子、定子绕组的占位空间、轴承安装位都做了准确的结构表达，做传动链受力分析时，可以直接参考模型的轴承受力位置、输出轴的同轴度基准，计算传动过程中的负载扭矩是否在电机的额定输出范围内，避免选型时出现扭矩不足导致的丢步，或是选型余量过大造成的成本浪费。这类步进电机的结构设计核心是在保证安装通用性的前提下，尽可能压缩机身的占用空间，方形法兰的设计相比圆形法兰的电机，在安装时不需要额外做防转定位，依靠法兰平面和安装面的贴合就能保证电机的安装垂直度，降低装配时的调校难度，同时方形外壳在设备内部排布时，相邻电机之间可以靠平面贴合排布，比圆形外壳的空间利用率更高，能有效缩小设备的整体体积。
