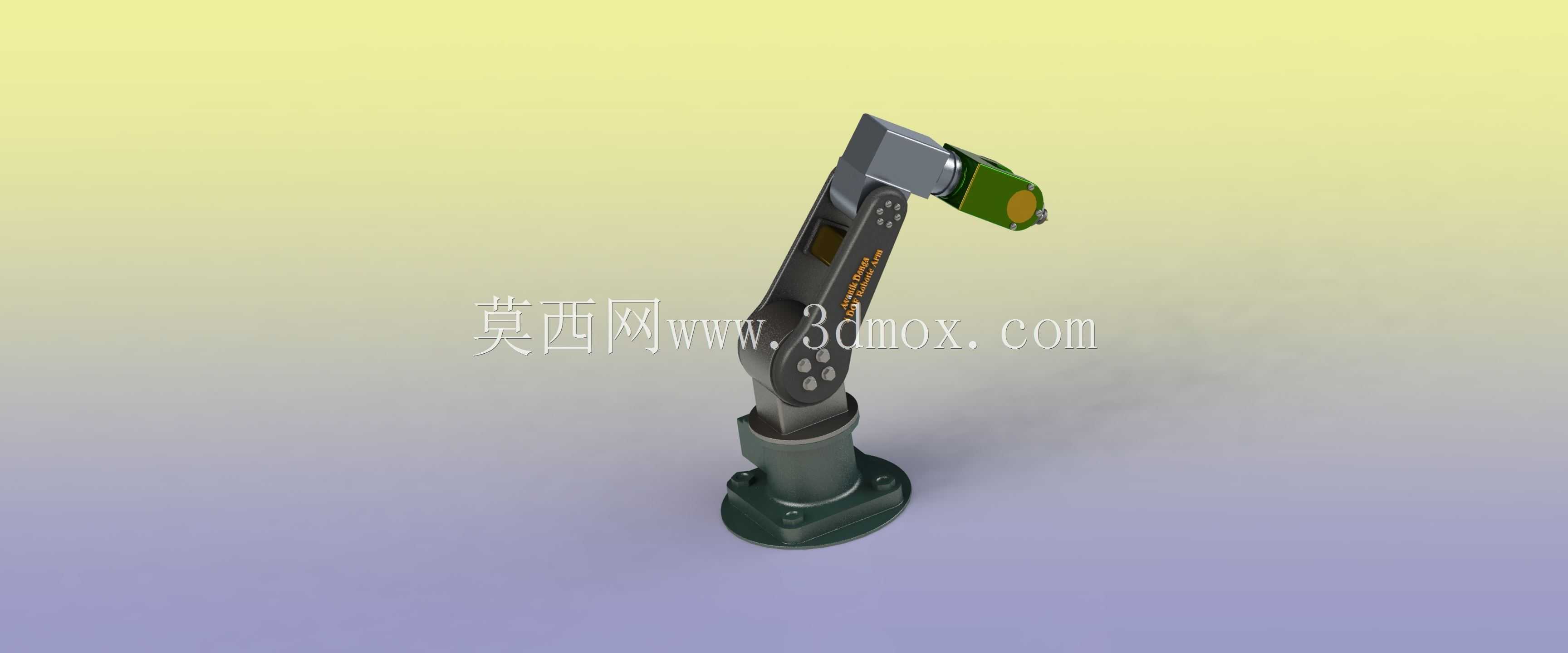

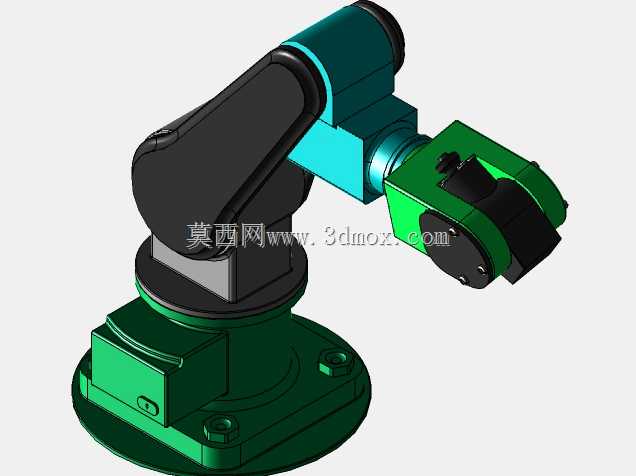

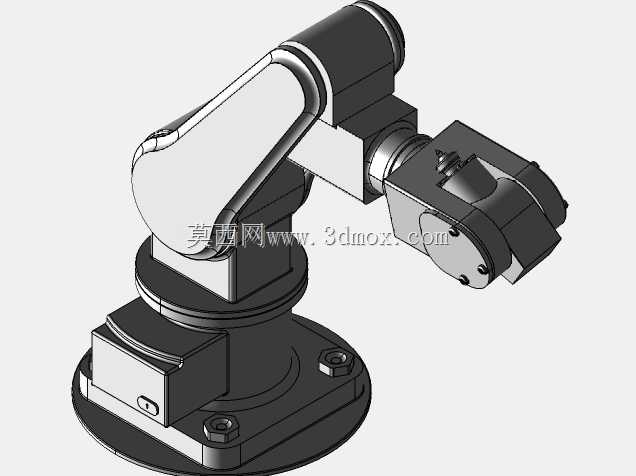

四自由度工业作业机械臂结构设计

这款四自由度机械臂的结构设计，首先围绕中小负载工业场景的实际作业需求展开，常见的应用场景覆盖3C电子零部件上下料、小型工件分拣、实验室样本转运、轻型装配工位的重复作业环节，能够替代人工完成高频次、定位精度要求稳定的重复性操作，降低人工长期重复作业的疲劳误差。从功能特性来看，四个自由度分别对应底座回转、大臂俯仰、小臂俯仰、末端关节回转，可覆盖半径0.8米范围内的柱形作业空间，末端预留标准安装接口，可适配夹爪、吸盘、小型焊枪等不同执行元件，满足不同工位的作业切换需求。设计过程中优先考虑关节传动的稳定性，每个关节的传动副都预留了标准轴承安装位，可根据负载需求选配不同规格的深沟球轴承或交叉滚子轴承，臂体采用分段式中空结构，既可以减轻整体臂身重量，降低关节驱动的负载冗余，也方便内部走线，避免作业过程中管线与外部工件、设备框架发生剐蹭磨损。安装边界方面，底座采用圆形法兰安装结构，均布四个安装孔，适配常见的设备台面、工装支架安装需求，安装时需保证底座安装面平面度公差不超过0.1mm，避免长期运行出现关节偏磨导致的精度下降。臂身展开时最大垂直作业高度为1.1米，最低作业位置可覆盖底座安装平面以下0.2米范围，能够适配常见的流水线工位高度差，无需额外垫高安装底座。设计思路上没有追求过多自由度带来的复杂运动能力，而是针对固定工位的重复作业需求做结构精简，减少冗余关节带来的成本上升与故障点，每个关节的驱动安装位都预留了足够的维护空间，后期更换驱动元件、维护传动结构时无需完全拆解臂体，可降低现场维护的时间成本。臂体的外形做了圆弧过渡处理，没有尖锐外凸结构，避免作业过程中剐蹭操作人员或周边工件，关节处的密封结构预留了密封圈安装槽，可适配普通车间的粉尘环境防护需求，无需额外加装外防护壳即可满足多数普通工业场景的使用要求。末端关节的输出法兰采用标准接口尺寸，可直接匹配市面上多数轻型末端执行元件，无需额外做转接法兰设计，缩短设备集成的设计周期。
