连杆传动式仿生机械夹爪结构设计

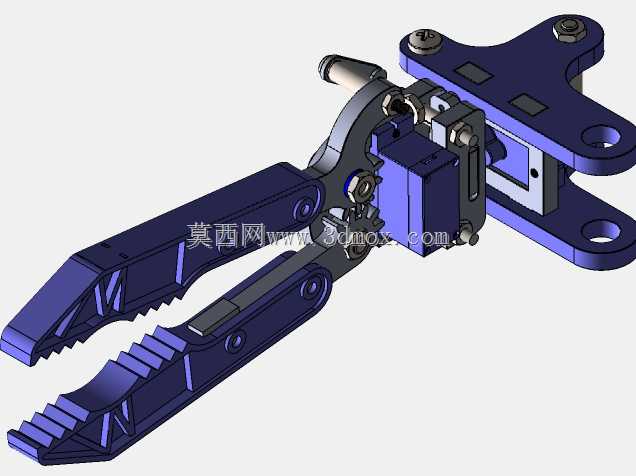

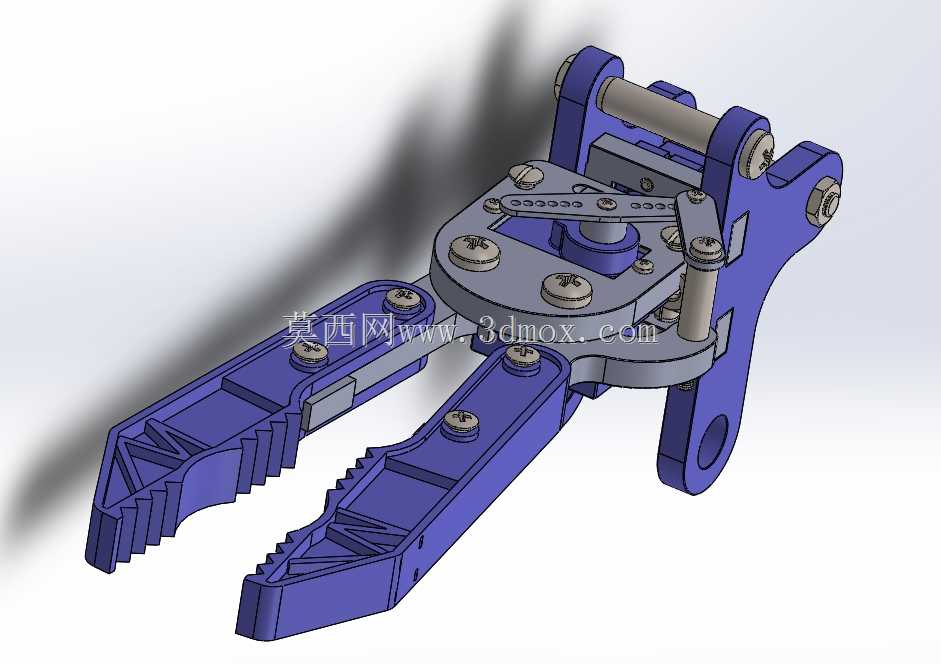

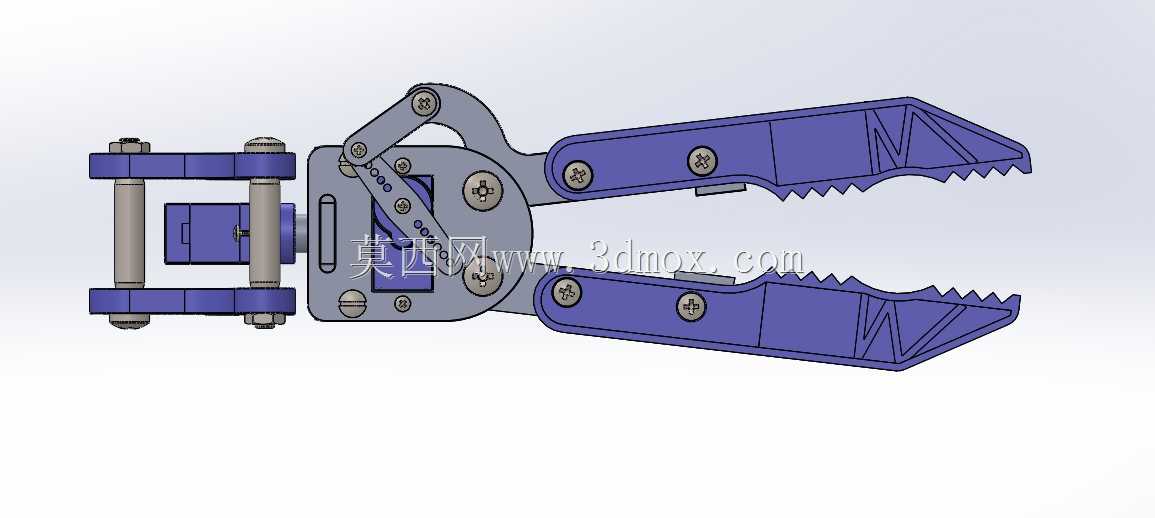

　　这款夹爪属于机器人末端执行器范畴，主要适配桌面级小型机械臂、教学实训机器人平台，也可用于轻型自动化分拣工位的小件抓取作业，针对规则柱状、异形薄件、带防滑纹理表面的工件都有较好的适配性，日常可覆盖电子元件分拣、教学演示、轻型物料转运等场景的夹持需求。从结构逻辑来看，整体采用单输入联动的连杆传动方案，驱动端设置在夹爪尾部的安装位，可适配微型舵机或小型直线推杆作为动力源，动力输入后通过中部的联动盘同步带动两侧对称布置的连杆组，实现两个夹指的同步开合动作，不存在单指偏移、夹持对中误差大的问题，传动路径上的铰接点均采用销轴加轴套的配合形式，能有效降低反复开合过程中的铰接磨损，长期运行的间隙可控。夹指部分做了仿生指节的分段设计，

　　指面加工有连续的锯齿形防滑齿纹，齿纹的角度和深度经过适配，既可以保证夹持硬质光滑工件时的摩擦力，也能避免齿尖过锐损伤软质工件表面，夹指内侧还预留了安装防滑垫片的螺丝孔位，针对特殊材质的被抓取物，可快速更换硅胶、聚氨酯等不同材质的防滑衬垫，无需改动整体夹爪结构。安装边界上，尾部的单孔安装位可直接与标准机械臂末端法兰对接，整体开合行程覆盖0到65毫米的范围，夹持力可通过输入端的动力参数调整，适配20克到1.2千克范围内的工件抓取，整体结构没有冗余的外置部件，所有传动构件都内嵌在夹爪主体的安装槽内，运行过程中不会出现构件剐蹭周边设备的问题，适合在空间紧凑的自动化工位内布置。设计过程中优先考虑了3D打印加工的工艺适配性，

　　所有零件的壁厚都控制在1.5毫米以上，没有小于0.8毫米的薄壁脆断结构，也没有需要支撑的悬空倒扣结构，采用FDM工艺即可完成全部零件的打印加工，组装时仅需要标准内六角螺丝和销轴即可完成总装，不需要定制特殊的连接件，对于教学场景下的学生拆装实训、创客群体的二次改造都十分友好。夹爪的两个夹指采用对称式设计，零件互换性强，后期如果出现夹指磨损，仅需要更换单侧夹指即可，不需要整体报废夹爪主体，维护成本较低。中部的联动盘上设置有限位柱，可限制夹爪的最大开合角度，避免传动连杆过死点导致的机构卡死问题，在无动力输入的状态下，连杆机构的自锁特性也能保持一定的夹持力，避免突然断动力时被夹持工件掉落。
