立式斯特林动力装置动画演示模型

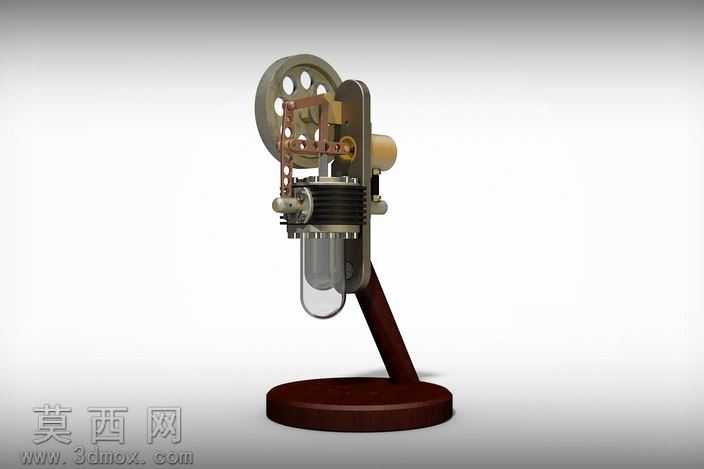

本作品为立式布局的斯特林动力装置三维动画模型，建模阶段严格遵循斯特林外燃机的真实工作逻辑搭建全参数化结构，首先完成核心动力组件的尺寸校准：以带镂空减重孔的铸铁飞轮为动力输出基准，匹配铜质传动连杆组的铰接点位，确保曲柄滑块结构的运动行程完全符合热力学做功的位移要求，所有铰接位置均预留合理的装配间隙，避免动画模拟过程中出现部件穿模的问题。模型对置换气缸、动力活塞的分层结构做了精细化还原，气缸外壁的散热鳍片采用环形阵列特征生成，每一片鳍片的厚度、间距都参考小型桌面级斯特林装置的真实参数设置，透明气缸罩采用半透明玻璃材质参数，可直观展示内部置换器的往复运动状态，气缸上下端的密封压盖、紧固螺栓均做了六角头、螺纹牙型的细节刻画，还原真实紧固件的装配特征。传动侧的支架采用深棕色木质纹理材质，搭配圆形实木底座的哑光漆面效果，还原复古桌面演示装置的质感，金属部件分别做了区分：飞轮、连杆做旧黄铜材质，带有轻微的使用磨损质感，气缸散热段做发黑氧化的金属质感，紧固件做镀锌亮面金属效果，不同材质的粗糙度、反射率参数经过反复调试，渲染输出的静态图可清晰区分各部件的材质差异。动画制作阶段采用关键帧驱动的方式，按照斯特林循环的加热膨胀、冷却压缩的热力学顺序，设置飞轮旋转、连杆摆动、活塞往复的联动关系，所有运动部件的速率匹配真实小型斯特林机的运转节奏，可完整演示外燃机将热能转化为机械能的全过程。设计过程中优先考虑结构展示的直观性，将非核心的外置加热、冷却组件做了简化处理，重点突出动力传输路径和核心做功部件的配合关系，既保证机械原理演示的准确性，也兼顾模型整体的复古展示效果，适合用于机械原理教学、动力结构科普类的场景使用。
