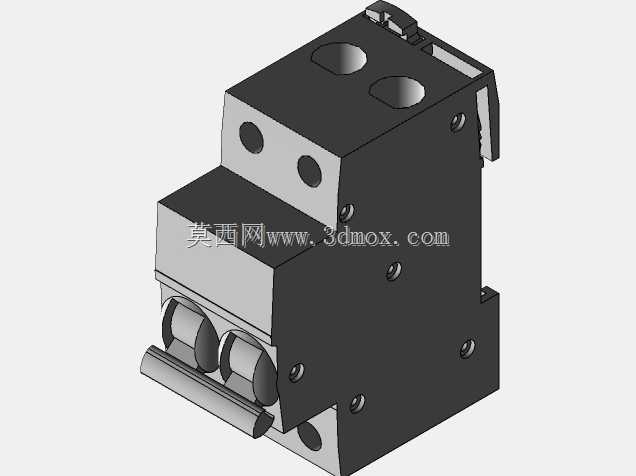

施耐德Acti9系列2P微型断路器结构模型

在低压终端配电场景中，这类2P微型断路器是民用住宅、小型商业配电回路、工业控制终端回路里的核心保护元件，主要承担单相交流回路的过载保护与短路保护功能，同时可作为回路的手动分合开关使用，日常运维中可通过操作手柄实现回路的带电分断与闭合，满足检修、回路切换的操作需求。从结构设计来看，该款断路器采用模数化的导轨安装结构，整体外形遵循终端配电元件的标准模数尺寸，宽度对应2个标准模数单元，可直接卡装在标准35mmDIN导轨上，安装时无需额外打孔固定，仅需通过本体自带的卡扣即可完成与导轨的锁紧，相邻元件之间可紧密拼接，大幅节省配电箱内的安装空间，适配各类标准终端配电箱的安装布局。模型还原了产品的实际结构细节，进线端与出线端的接线端子结构清晰，端子处的压线结构可适配对应线径的铜导线接入，操作手柄的位置、分合状态的指示标识区域、本体上的安装卡扣、侧面的拼接定位结构都做了准确还原，在进行配电箱三维布局设计时，可直接调用该模型完成排布，提前校验配电箱内的元件间距、走线空间、操作预留距离，避免实际装配时出现元件干涉、操作空间不足、接线余量不够的问题。从功能特性上，该款断路器的双极结构可同时分断相线与中性线，相比单极断路器能更好地避免中性线带电带来的安全隐患，脱扣机构内置在本体的封闭结构内，过载时通过双金属片受热形变触发脱扣，短路时通过电磁机构瞬时触发脱扣，可在故障电流出现时快速分断回路，保护后端用电设备与线路安全。建模过程中严格对照实物的安装边界尺寸，本体的高度、深度、接线端子的开孔位置、操作手柄的突出高度都与实物保持一致，在进行配电盘三维设计时，可准确模拟元件安装后与箱门、走线槽、母排之间的位置关系，提前核算箱内的空间利用率，也可用于低压配电相关的教学演示、产品结构拆解展示，帮助设计人员快速熟悉微型断路器的结构组成与安装要点。
