拉杆式标准气动气缸结构三维模型

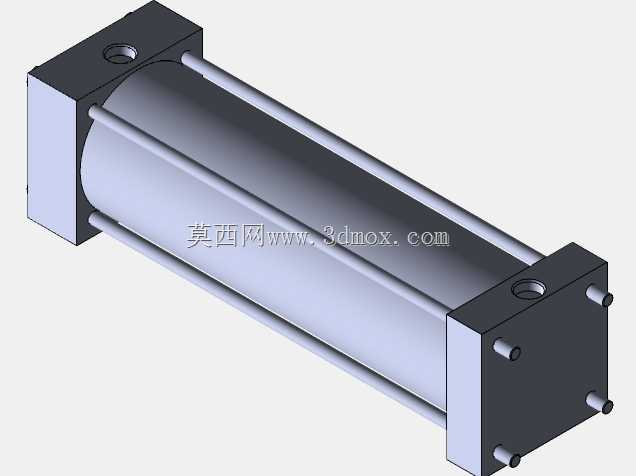

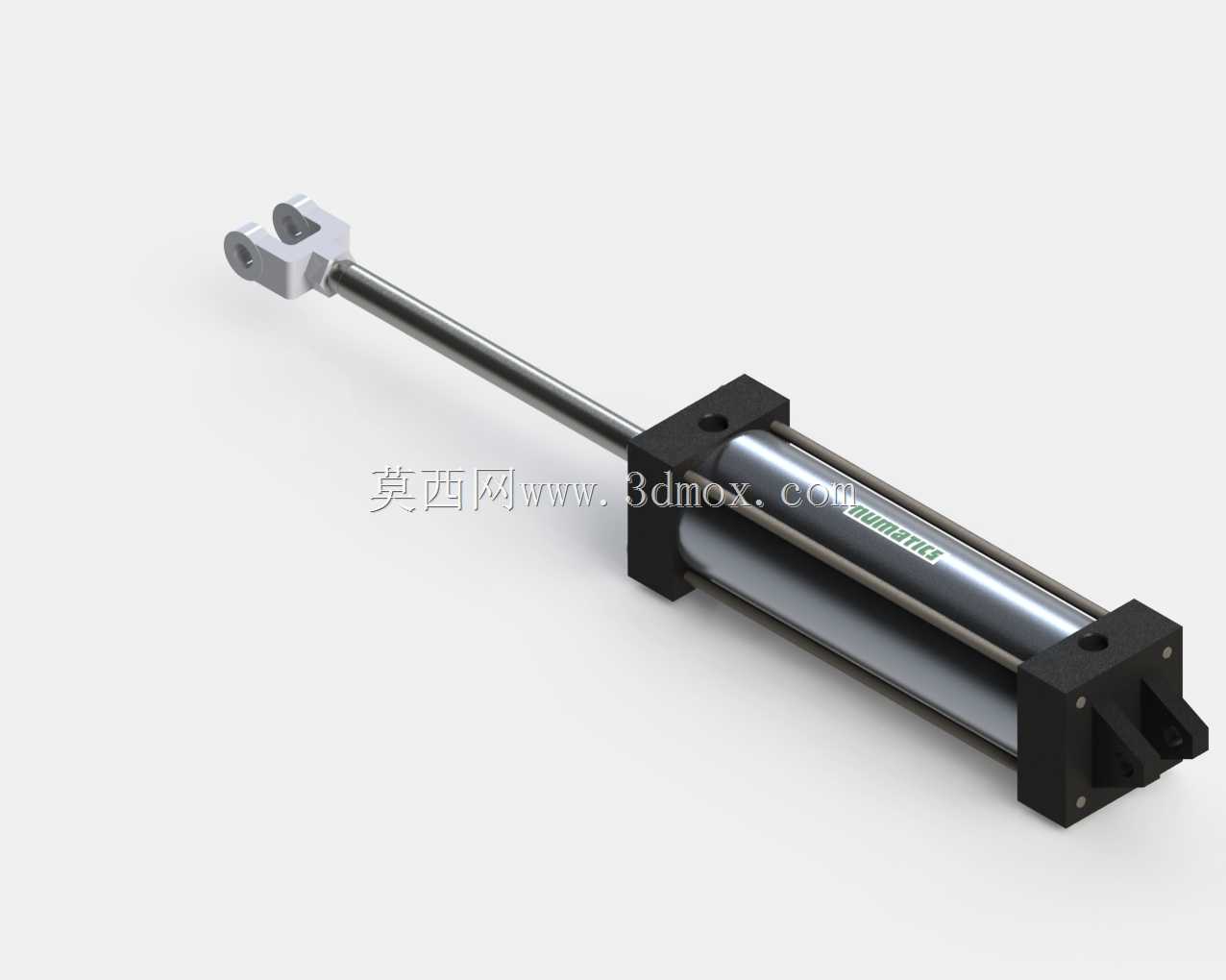

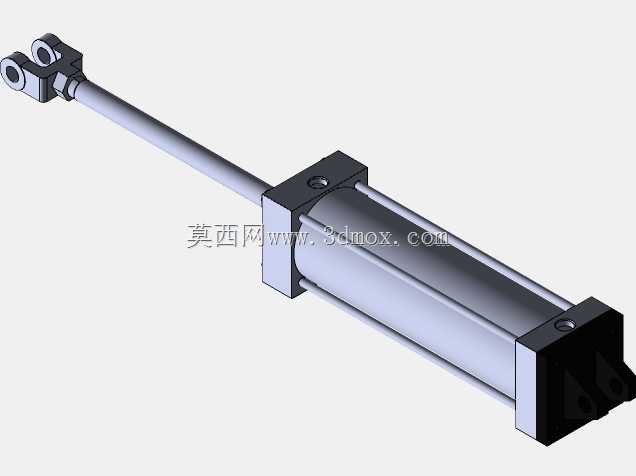

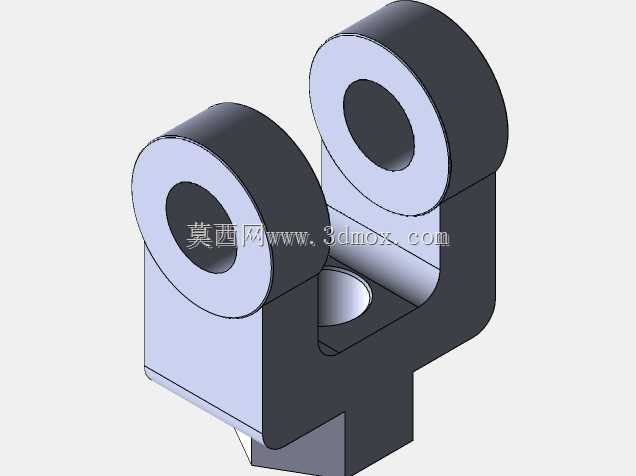

这款拉杆式气动气缸是气压传动系统里最常见的直线执行元件，在轻工包装、电子装配、自动化输送、机床上下料等场景里应用极广，但凡需要往复直线推压、顶升、移位动作的工位，基本都能见到同结构产品的身影。从结构设计来看，这款气缸采用经典的四拉杆锁紧端盖结构，四根平行拉杆贯穿前后端盖与缸筒，靠拉杆两端的螺纹锁紧力实现缸筒与端盖的密封压合，这种结构的优势在于加工装配难度低，后期维护拆解方便，端盖与缸筒之间的密封压紧力可通过拉杆螺母微调，能适配不同压力等级的供气工况，相比铆接式、卡簧式气缸，拉杆结构的承压稳定性更强，常规工况下0.1-1.0MPa的供气压力区间都能稳定工作。气缸的活塞杆采用镀硬铬处理，表面粗糙度控制在Ra0.8以下，既降低了活塞杆与前端盖导向套之间的摩擦阻力，也能提升耐磨性能与防锈能力，前端盖内集成了防尘圈、导向环与活塞杆密封圈，多层密封结构能避免外界粉尘、切削液进入缸筒内部，同时防止缸内压缩空气泄漏，保证输出力的稳定性。气缸的安装端采用双耳环铰支结构，活塞杆伸出端搭配单耳连接接头，这种安装方式允许气缸在工作平面内有小角度的摆动，能适配安装面存在一定角度偏差的工位，避免活塞杆承受径向弯矩，延长密封件与导向件的使用寿命。从安装边界来看，这类气缸的缸径、行程都遵循通用气动元件的安装尺寸标准，缸筒外径、端盖安装孔距、活塞杆直径、连接销轴尺寸都和行业通用规格完全匹配，设计选型时可直接替换同规格的同类型气缸，不需要额外调整安装支架的加工尺寸。建模过程中完整还原了气缸的所有细节结构，包括拉杆的锁紧螺母、端盖的进排气螺纹孔、活塞杆表面的标识刻印、缓冲调节针阀的位置结构，所有配合面的尺寸公差都按照实际加工要求做了预留，比如缸筒与端盖的配合间隙、活塞杆与导向套的配合公差都符合气动元件的设计规范，可直接用于设备的虚拟装配调试、干涉检查，也能作为气动系统原理演示、结构教学的参考模型。在实际设备布局时，要注意预留气缸的动作行程空间，尤其是双耳环安装的工况，要核算气缸摆动时的最小安全间隙，避免气缸动作时与周边的管线、结构件发生碰撞，进排气口的位置要预留足够的气管接头安装空间，方便后期接气与维护操作。
