带内置轴承单排滚子输送链轮结构

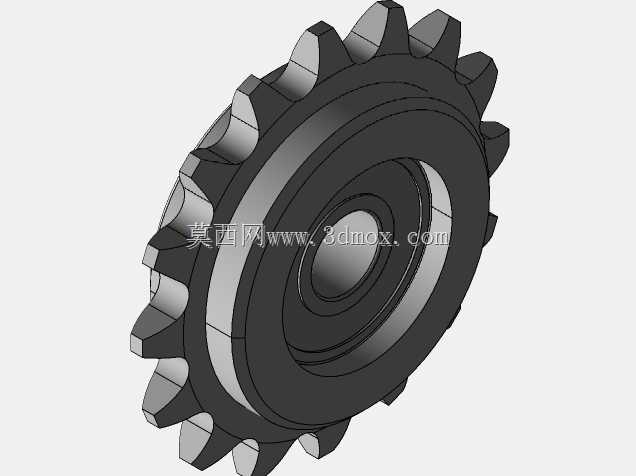

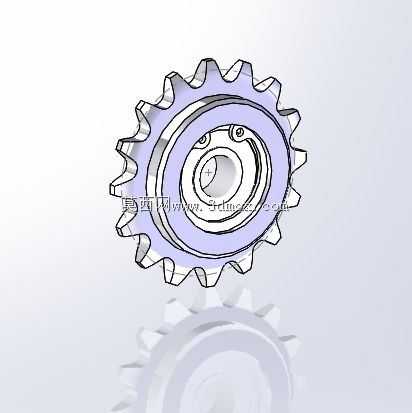

这类集成轴承的链轮，常应用在轻载输送线、小型自动化设备的链传动工位，比如电子组装线的工装板输送、小型包装设备的物料进给工位，相比传统链轮搭配外置轴承座的安装形式，能大幅压缩传动节点的轴向安装空间，适合布局紧凑的设备内部传动场景。从结构设计逻辑来看，这款链轮直接将深沟球轴承嵌入轮体的中心安装腔，轮体的齿形按照标准滚子链的啮合参数加工，齿侧的修形量适配对应规格链条的滚子直径，啮合过程中能减少链条滚子与齿面的冲击，降低传动过程中的多边形效应带来的速度波动。轮体的台阶结构做了轴向限位设计，轴承压装后通过内环的挡边结构实现轴向固定，不需要额外加装轴用挡圈或者端盖，装配时直接将组件穿入固定心轴即可，心轴端部只需要做简单的轴向锁止就能完成安装，能减少装配环节的零件数量，降低现场装配的工时消耗。从安装边界来看，轮体的齿顶圆、分度圆参数匹配对应节距的单排滚子链，中心轴承的内径适配常用的固定心轴直径，轮体的轴向总宽度控制在紧凑范围内，安装时需要预留的径向空间要覆盖齿顶圆直径加上链条的径向跳动余量，轴向空间只需要略大于轮体总宽度即可，不需要额外预留轴承座的安装位置。实际使用中，这类集成轴承的链轮多作为从动轮使用，固定心轴不随链轮转动，轴承内置的润滑脂能满足常规工况下的长期运转需求，不需要频繁补充润滑，适合在维护空间有限的封闭设备腔体内使用。齿面的加工精度满足常规传动的啮合要求，运转时能保证链条平稳啮合，不会出现跳齿、卡滞的问题，在轻载、中低速的传动场景下，能替代传统的链轮加外置轴承的组合结构，简化设备的传动结构设计，减少传动节点的零件数量，提升设备装配的效率，同时降低传动部位的故障点，日常维护只需要检查齿面磨损情况和轴承的运转间隙即可，不需要对多个配合零件进行逐一排查。
