两轴平行三角结构伺服机械手

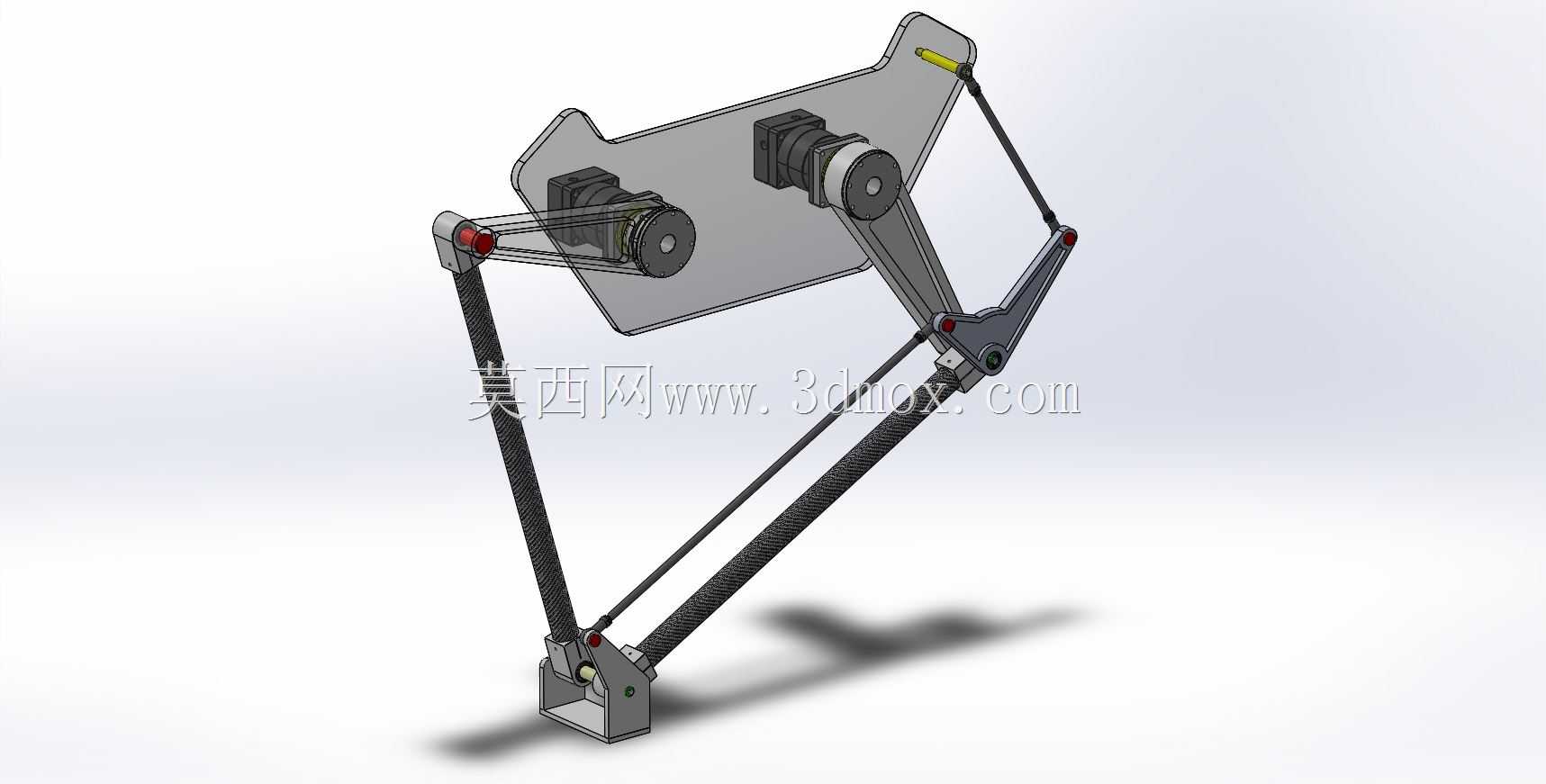

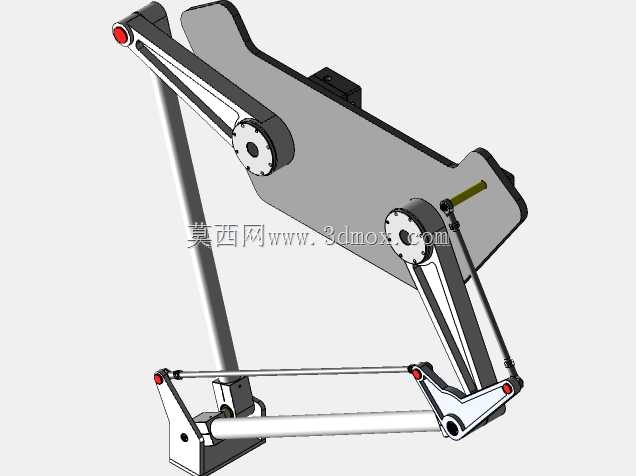

这款两轴平行三角结构的执行机构，在3C电子小件分拣、注塑件取放、轻载物料转运场景中适配性极强，相比传统悬臂单轴机械手，它的平行四边形连杆结构能始终保持末端执行器的水平姿态，不需要额外增加姿态调整轴，就能完成平面范围内的精准点位移动，在小行程高速往复作业场景里，动态响应表现比同负载级的关节臂更稳定。从结构设计逻辑来看，它采用双主动轴配合平行连杆的传动方案，两个驱动关节集中布置在机身安装基座侧，运动臂杆采用镂空减重设计，既降低了运动部件的惯量，又保证了臂杆的刚性，末端的三个铰接点位配合连杆约束，让整个运动过程中末端法兰始终保持与安装基面平行，不需要额外的姿态补偿算法，就能完成垂直取放、水平移送的连贯动作，对于需要频繁在水平面内移载、且要求工件姿态不发生偏转的工序，能省去不少调试工作量。安装层面，该机构的基座预留了标准的设备安装孔位，可以直接固定在设备台面、立式机架或者生产线侧的安装支架上，安装边界需要预留臂杆完全伸展时的回转空间，避免运动过程中与周边工装、护栏发生干涉，臂杆伸展后的作业覆盖范围为扇形平面区域，适合布置在注塑机出料口、流水线分拣工位、小型装配工位旁，完成固定轨迹的重复取放作业。功能特性上，它的关节铰接处采用了自润滑衬套配合高精度销轴，长期往复运行的间隙量控制在极小范围内，重复定位精度能满足大部分轻工装配、物料搬运的需求，驱动端适配标准伺服电机，可根据实际负载需求调整电机功率与减速比，不需要对主体结构做大幅修改，就能适配0.5kg到3kg不等的末端负载。在实际产线应用中，这类结构的机械手常被用来替代人工完成单调的上下料动作，相比多关节机器人，它的结构更简单，维护成本更低，调试时只需要设定两个轴的运动点位，就能完成整套作业轨迹的编程，对于中小批量自动化改造项目来说，投入产出比优势明显，而且平行三角结构的受力分布更合理，臂杆在伸展状态下的挠度变形比单悬臂结构小很多，高速运动时的末端抖动也更轻微，能适配更高的往复节拍要求。
