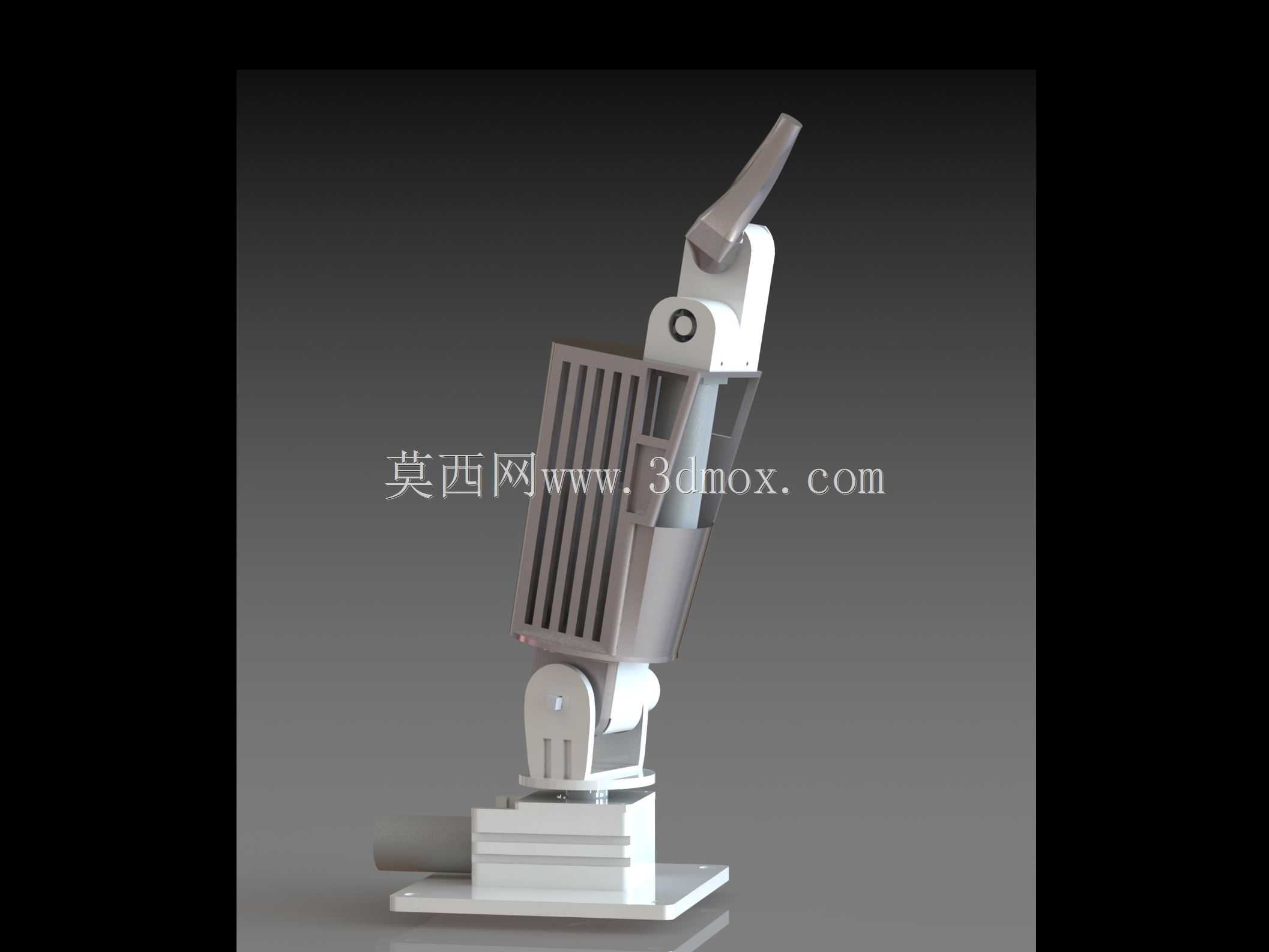

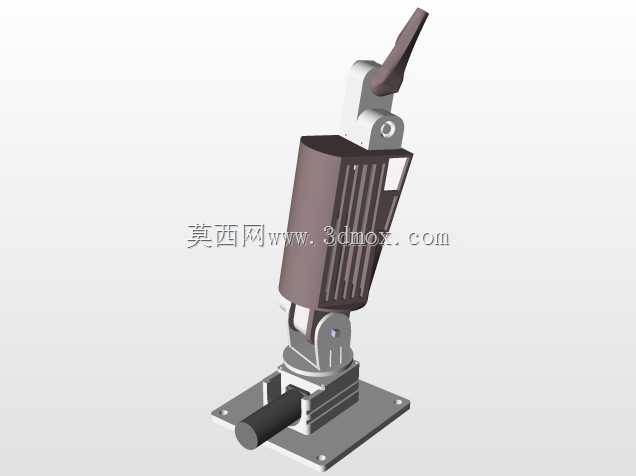

这款多轴铰接臂体的结构设计,首先要考虑的是产线末端执行的适配场景,在3C电子小件分拣、精密装配工位、实验室样本转运这类对动作灵活性有要求的场景里,传统单轴或两轴的直线执行机构很难覆盖多维度的作业范围,这类多轴臂的存在就是为了在有限安装空间内,实现多自由度的姿态调整,完成复杂轨迹的动作输出。从结构布局来看,臂体采用底座回转、下臂俯仰、上臂俯仰、末端腕部调整的多关节串联布局,底座采用方形法兰安装结构,安装孔位按照通用工业安装基准设计,可直接固定在设备台面、线性滑台或者移动小车上,安装边界预留了足够的紧固件操作空间,不需要额外做特殊的安装基座改造,适配现有多数自动化设备的台面安装尺寸。设计过程中优先考虑了关节处的传动空间预留,每个铰接位置都预留了标准传动件的安装位,不管是采用谐波减速直驱,还是同步带传动配合伺服电机的方案,都能在现有结构框架内完成布置,不需要对臂体主体结构做二次切削修改。臂身主体采用格栅式的轻量化结构设计,不是实心的厚重臂体,这种设计一方面能降低臂体自身重量,减少关节处的负载扭矩,提升动态响应速度,另一方面格栅结构的筋条布局是按照受力方向排布的,在臂体完全伸展承受额定末端负载的时候,筋条方向刚好对应主应力传递路径,不会出现结构刚度不足导致的末端抖动问题,同时格栅结构也能给内部走线预留充足空间,动力线、信号线都可以从臂体内部空腔穿过,避免外部走线在臂体往复转动过程中出现线缆磨损、缠绕的问题。关节处的铰接座采用分体式装配结构,不是一体化焊接或者铸造成型,这种设计的好处是后期维护的时候,可以单独拆解单个关节更换密封件、轴承或者传动件,不需要将整个臂体完全拆解,降低产线维护的停机时间。末端的安装接口采用标准的工业执行器连接尺寸,可以适配夹爪、真空吸盘、焊枪、涂胶头等多种末端执行工具,不需要额外做转接法兰设计,能快速切换不同作业场景的功能需求。在设计尺寸边界的时候,充分考虑了臂体全姿态回转的干涉问题,每个关节的转动角度范围都做了机械硬限位的凸台设计,避免软件限位失效的时候臂体转动超程碰撞到周边设备,同时臂体在完全收拢状态下的占地尺寸很小,能在紧凑的设备内部完成安装,不会占用过多的产线空间,适合集成到小型自动化工作站内部作为核心执行部件使用。
