微型橡胶支撑调平减震止动组件

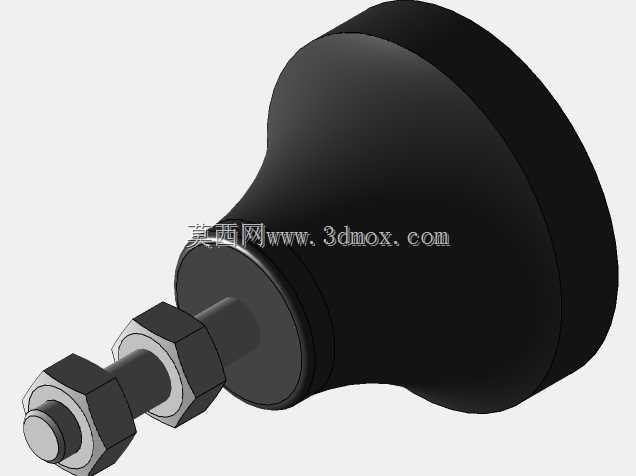

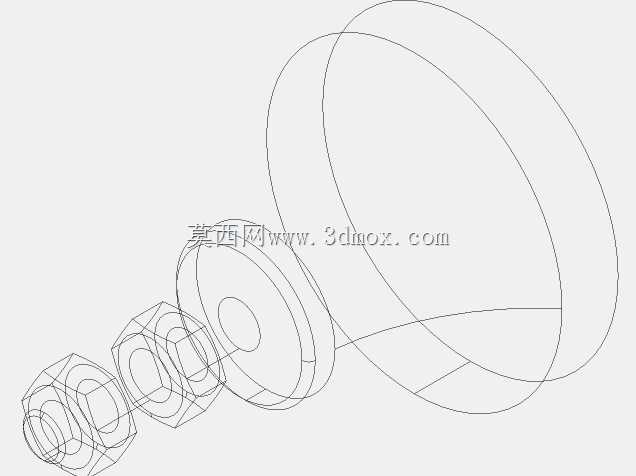

这类微型减震止动支撑件，常被用在小型精密检测台、桌面型实验设备、轻型输送线接驳工位这类对振动抑制有要求的场景里，很多人做小型设备机架设计时容易忽略支脚的选型，要么直接用硬塑料脚垫把机架振动直接传导到安装面，要么选规格过大的重型减震脚挤占设备底部安装空间，这款微型结构刚好适配10kg以内的轻型设备支撑需求。从结构设计逻辑来看，底部采用大直径渐变扩径的橡胶基体，接触安装面的一侧做了平整磨砂处理，避免光滑地面上出现侧滑移位，橡胶基体向上逐步收窄的锥面结构，能在承受垂直载荷时均匀分散压力，不会出现局部应力集中导致橡胶过早开裂的问题。上部的调节结构采用标准外螺纹螺栓搭配两个六角锁紧螺母，安装时先将螺栓旋入设备底部预设的螺纹安装孔，通过旋转螺栓调整整体支撑高度，待四个支脚全部调整到设备台面水平后，将两个六角螺母分别向上下方向锁紧，上方螺母贴紧设备安装面、下方螺母贴紧橡胶基体上端面，就能完全锁死调节高度，避免设备运行过程中螺栓松动导致的水平偏移。安装边界上，这类微型支脚的橡胶底座直径控制在较小范围，不会突出设备底部框架的外轮廓，不会和周边相邻设备、地面走线槽产生干涉，螺纹调节段预留了足够的行程，能适配地面存在10mm以内高度差的安装场景，不需要额外加工垫片来补平高度差。实际使用中，橡胶基体的硬度经过匹配调校，既能提供足够的支撑刚度避免设备放置后出现过度下沉，又能有效过滤设备内部小型电机、气动元件运行产生的高频微振动，避免振动传导到安装台面影响周边精密仪器的检测精度，同时也能隔绝外部地面传递过来的振动，保障设备自身的运行稳定性。很多做小型自动化设备的结构工程师在选型时，会优先考虑这类集成了调平、减震、止动功能的一体式支脚，不需要单独采购螺栓、橡胶垫、锁紧螺母再自行组装，能减少装配环节的零件数量，降低BOM管理成本，同时统一的零件精度也能避免自行组装时出现的配合间隙问题，长期使用下不会出现橡胶垫移位、螺栓松脱的故障。在三维建模过程中，这类零件需要重点还原橡胶基体的锥面过渡弧度、螺纹段的牙型细节、锁紧螺母的对边尺寸，确保装配时能和设备底部的安装孔位准确配合，不会出现干涉问题，同时橡胶材质的形变特性也需要在装配仿真时纳入考量，核算不同载荷下的压缩量，预留合适的调节行程余量。
