SolidWorks渲染用金属纹理材质贴图素材

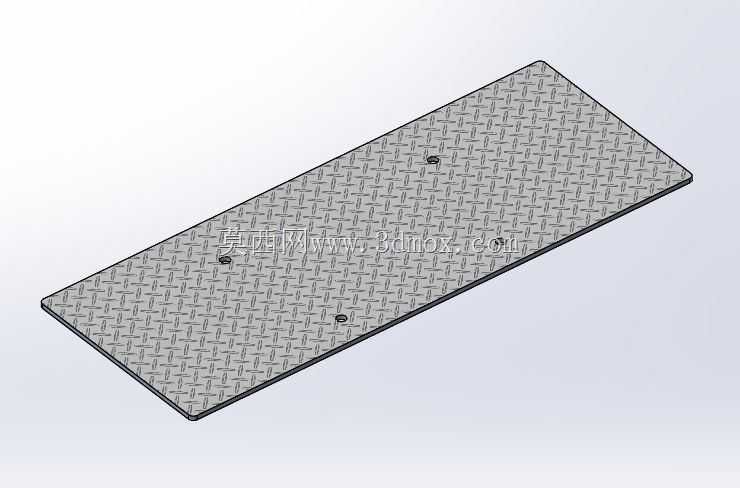

在机械三维设计的渲染环节，材质贴图的真实度直接决定最终方案的呈现效果，这类金属纹理贴图主要服务于设备外观方案评审、产品宣传图制作、装配干涉校验时的视觉区分等场景，覆盖车间操作平台、设备检修走道、工业梯台踏步、设备防护盖板等常用五金构件的外观表现需求。日常做设备结构方案时，很多设计师容易忽略平台铺板的纹理表现，要么直接给个灰色金属质感，导致渲染出来的平台和实际车间使用的花纹板差距过大，方案汇报时很容易被生产端质疑设计脱离实际，这类专门适配三维软件的纹理贴图，刚好能补上这个细节缺口。从实际工程应用来看，方格花纹钢板本身是工业场景里的常用铺板材料，表面的凸起花纹一方面能增加接触面摩擦力，避免操作人员行走时打滑，另一方面也能提升板材的抗弯刚度，同等厚度下比光面钢板的承载能力更强，做冲压纹理的金属板多用于设备外罩、电控柜门板这类需要一定结构强度又要兼顾外观质感的部位，膨胀金属纹理也就是常说的钢板网，多用于设备防护栏、通风口遮挡、设备检修踏板，镂空结构既能减轻自重，又能保证通风和视线通透。这套贴图的设计思路完全贴合机械设计的实际使用习惯，纹理的比例按照工业常用花纹板的实际花纹尺寸做了适配，贴到不同尺寸的板材模型上不会出现纹理拉伸变形、比例失调的问题，不需要设计师反复调整UV映射参数，直接赋予材质就能得到接近真实的视觉效果。在做整机装配建模时，平台铺板的安装边界需要和机架的型钢支撑完全匹配，铺板的厚度、花纹凸起高度都要和实际选型的板材参数对应，贴图的纹理走向可以顺着铺板的长度方向布置，和实际生产中的板材轧制纹路保持一致，避免出现纹理方向和安装方向冲突的低级错误。做渲染配置时，这类金属材质的反射参数、粗糙度参数都可以根据实际使用场景调整，比如车间里的操作平台因为长期踩踏磨损，粗糙度要调高一点，新做的设备外罩冲压板可以适当降低粗糙度，带一点轻微的金属反光，更符合全新工件的视觉状态。很多刚入行的设计师做渲染时，经常会用普通的建筑类纹理贴图来代替工业金属纹理，要么纹理比例不对，要么花纹样式和工业用板材不匹配，做出来的方案总显得不够专业，专门针对机械设计场景整理的这类金属纹理贴图，能帮设计师省去大量找素材、调参数的时间，把精力更多放在结构合理性校验上。在做设备改造方案时，需要在原有设备周边新增操作平台，用对应纹理的贴图渲染出的效果图，能让现场运维人员更直观地判断平台的安装位置、行走范围是否合理，比单纯的线稿图或者纯色块模型的沟通效率高很多。不同纹理的金属板材对应的安装固定方式也有区别，方格花纹钢板一般是焊接或者螺栓固定在机架支撑上，膨胀金属板多采用压条螺栓固定，做建模时配合对应的纹理贴图，也能提醒设计师在对应位置预留安装孔、焊接边的结构，避免出现结构设计和材质表现脱节的问题。
