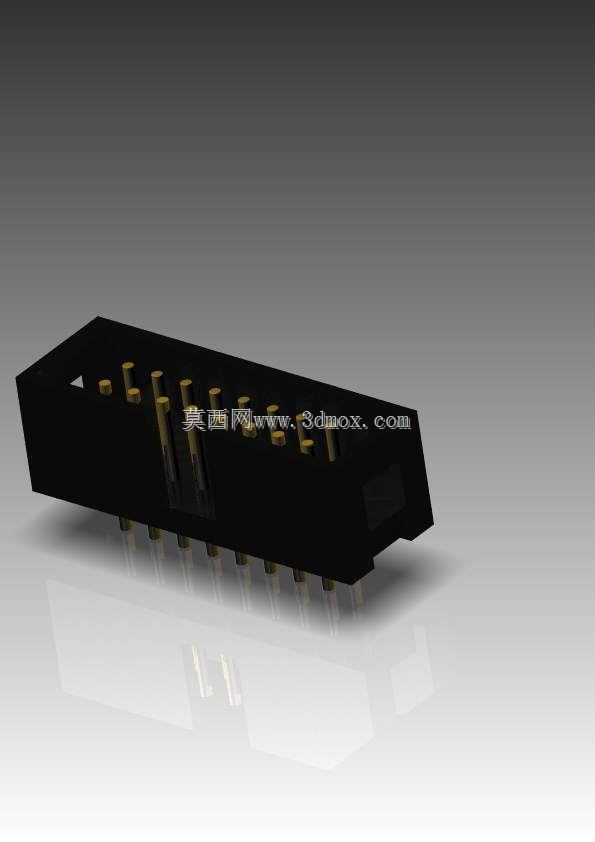

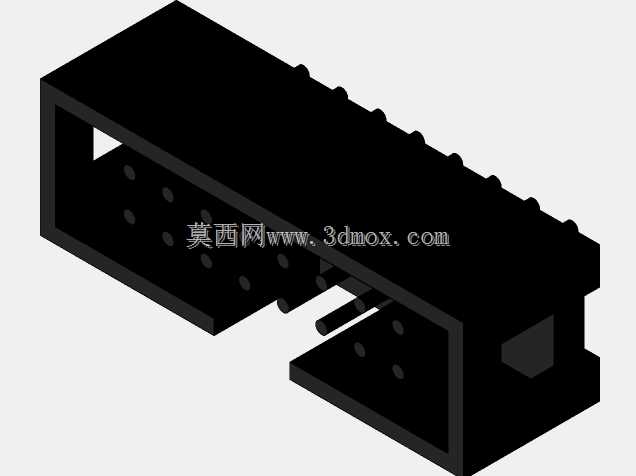

8x2规格16针箱式收割台电气接插件结构

这款接插件主要应用于联合收割机收割台区域的电气信号传输场景，在农机作业的高振动、多扬尘环境下，承担传感器信号、执行机构控制指令的线路对接功能，是收割台电控系统中保障线路稳定连通的基础连接件。从实际使用场景来看，收割台作业时会持续产生高频振动，同时伴随作物碎屑、田间扬尘的侵入，常规接插件很容易出现针脚接触不良、壳体进灰导致绝缘失效的问题，这款16针接插件在设计时针对性做了结构强化，黑色绝缘基座采用耐候性工程塑料材质，能够抵御田间温差变化带来的材料老化，同时基座的卡扣结构可以在插合后实现自锁，避免作业振动导致接插件松脱。设计过程中优先考虑了安装边界的适配性，整体采用卧式贴装结构，针脚分为上下两排各8针，排距与针距严格匹配农机线束的通用接线规格，不需要额外定制转接端子就能直接和现有收割台线束对接，基座两侧预留的安装固定位可以直接通过螺丝固定在收割台的金属安装板上，安装时不需要在设备面板上额外开孔，适配现有收割台的安装点位。针脚采用镀金铜基材，既保证导电性能稳定，又能抵御田间潮湿环境带来的氧化问题，每根针脚的伸出长度经过反复校核，插合后针脚接触长度足够，不会因为插拔磨损或者振动偏移出现接触虚接的情况，同时基座内部的针脚固定槽做了防错位设计，插合时如果公母头对位偏差无法正常插入，避免针脚被插弯损坏。从结构细节来看，接插件的壳体边缘做了圆弧过渡，没有尖锐棱角，安装作业时不会划伤操作人员的手部或者线束绝缘层，基座底部的定位凸台可以和安装板上的定位槽精准契合，安装时不需要反复调整位置就能对准固定孔位，大幅提升现场装配的效率。在电气性能匹配上，16针的通道配置可以同时满足收割台上多个位置传感器、转速检测模块、割台高度调节电磁阀的线路连接需求，不需要在局部区域布置多个零散接插件，既简化了线束排布，也减少了线路故障点的数量，日常检修时只需要拆开这一个接插件就能断开对应区域的所有电气连接，排查故障的效率更高。针对田间作业的扬尘问题，接插件插合面的周边做了一圈密封槽，配套的公头插件上带有对应密封圈，插合后可以形成密闭空间，阻挡作物碎屑、灰尘进入接插件内部，避免积灰导致的针脚间绝缘电阻下降问题，即使在麦收、秋收作业季长时间连续工作，也能保持稳定的电气连接性能。
