竞赛用球形料处理机器人结构设计

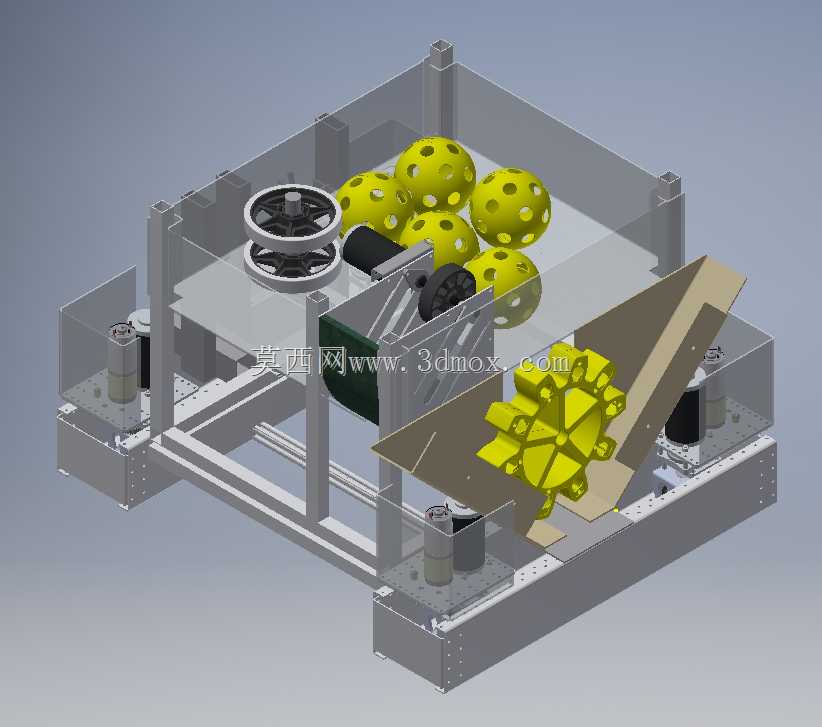

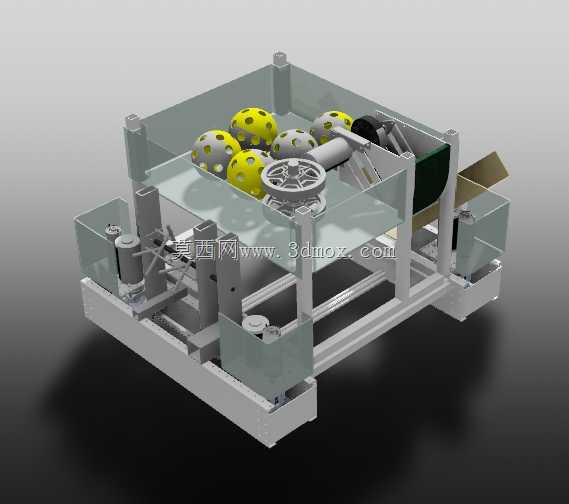

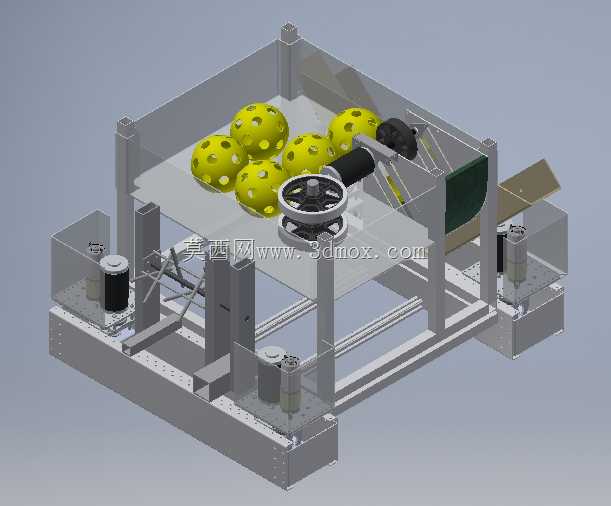

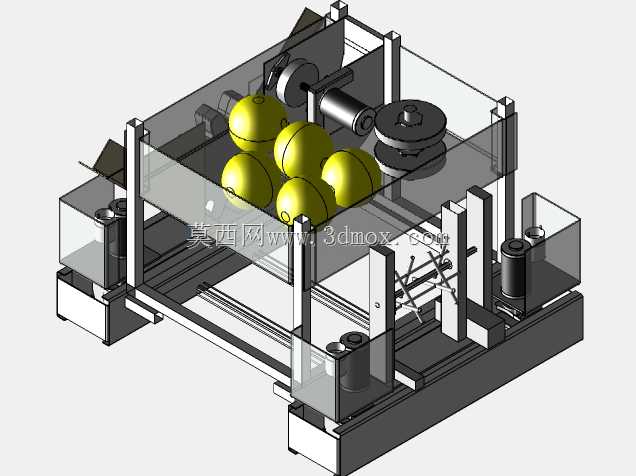

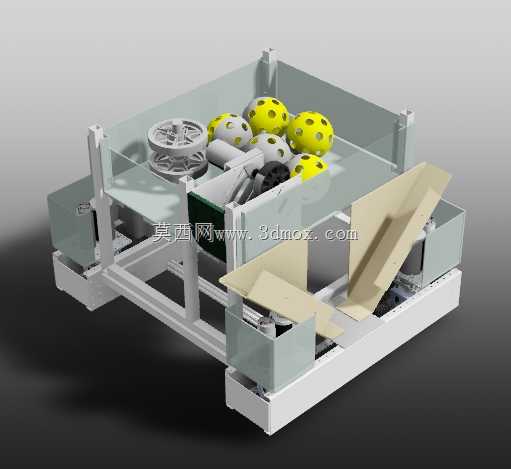

该设备面向竞技类物料搬运作业场景设计，核心用途是完成球形类工件的收纳、定位与定向输送，适配赛场内快速取放、精准投送的作业需求，可在限定场地边界内完成全流程物料处理动作，无需额外外接辅助定位装置即可独立运行。设备整体采用框架式承载结构，外围以型材搭建矩形安装边界，底部设置等离子切割成型的平板底盘，所有功能组件均依托底盘与侧方立柱完成定位安装，整体安装边界控制在常规竞赛场地的限定尺寸范围内，底盘预留多组标准化安装孔位，可根据作业需求快速调整功能组件的安装位置，适配不同规格球形物料的处理需求。结构设计上采用分层布局逻辑，上层设置球形料存储仓，仓体采用半透明防护板做围合，既可以直观观察内部物料剩余量，也能避免设备运行过程中球形料受振动弹出仓外，存储仓内设置多组导向挡条，可引导球形料按固定路径滚落至出料位置，避免出现卡料、堆料问题；存储仓旁侧集成辊轮式送料组件与步进锉刀执行端，辊轮采用耐磨材质加工，表面做防滑纹理处理，可精准控制单颗球形料的出料节奏，步进锉刀组件可对出料后的球形料做表面修整或定位推送，保证每颗物料送出时的姿态与位置精度满足后续作业要求。侧方立柱上集成多组驱动与传动组件，包含同步带轮、导向轴与驱动电机，传动路径做最短化设计，减少传动过程中的间隙累积，保证执行端动作的响应速度与定位精度；底盘下方设置行走轮组与导向支撑结构，可沿场地预设路径平稳移动，侧方设置的缓冲组件可在设备碰撞场地边界时吸收冲击能量，避免内部精密组件受振动出现移位或损坏。设计过程中充分考虑加工与装配便利性，多数结构件采用板材切割与3D打印成型工艺制作，无需复杂的机加工工序即可完成零件制作，各组件之间采用快拆式连接结构，可在短时间内完成组件更换与调试，适配竞赛场景下快速迭代调整的需求；所有运动部件均做限位防护设计，避免运行过程中出现超程碰撞问题，电气走线沿型材内侧的线槽布置，既可以避免走线干扰运动部件，也能让整体外观更整洁，减少线路磨损带来的故障风险。
