Autodesk机器人夹持臂优化结构设计

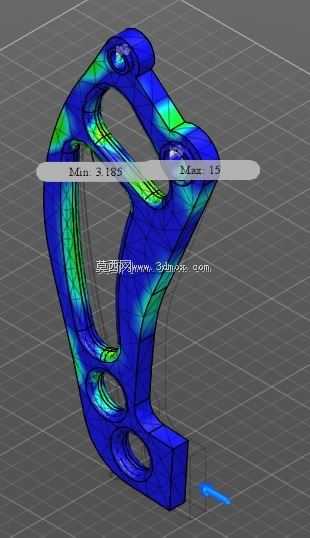

这款夹持臂结构主要面向工业自动化产线的工件抓取、转运工位，适配多类轻型工业机器人末端执行场景，可承担规整块状、带安装孔位工件的夹持定位作业，在3C电子装配、小型零部件机加工上下料、仓储分拣等场景中，能替代人工完成重复性高、定位精度要求稳定的夹持动作，减少人工操作的定位误差与疲劳损耗。从结构设计逻辑来看，整体采用一体化镂空构型，并非传统实心臂体的堆砌设计，在保证结构强度冗余的前提下，尽可能去除非承载区域的材料冗余，通过拓扑优化的思路重构受力路径，让臂体的应力传递路径沿着主承载轮廓分布，从有限元分析的应力云图可以看到，高应力区域集中在铰接孔周边与臂体弯折过渡段，其余区域应力水平较低，因此在低应力区域做了大面积的镂空挖槽处理，既降低了臂体自身重量，也减少了机器人末端的负载负担，提升机械臂运动过程的响应速度与定位稳定性。安装边界方面，臂体两端分别设置铰接安装孔与末端夹持接口，一端的双孔位结构用于和机器人腕部法兰的驱动摆臂铰接，孔位的同轴度公差控制在适配标准铰接销轴的装配要求范围内，安装时无需额外做适配加工即可匹配常规的末端驱动模组；另一端的块状安装基座预留了夹爪固定的螺纹孔位，可适配平口夹爪、真空吸盘转接板等多类末端执行件，安装面的平面度满足定位基准要求，避免夹持过程中出现偏载晃动。功能特性上，该臂体的弯折角度经过运动干涉校核，在夹持臂完成开合动作的全行程内，不会与机器人腕部结构、周边输送线工装产生碰撞，臂体的轮廓过渡全部采用圆角处理，避免应力集中导致的疲劳断裂问题，同时镂空结构也预留了气动管路、传感线缆的走线空间，无需额外设计外置拖链，让末端布线更加规整，减少运动过程中线缆剐蹭的风险。从实际使用的工况适配来看，该结构可承受常规夹持作业下的交变载荷，铰接孔位周边做了局部加厚处理，抵消频繁开合带来的接触磨损，臂体的重量控制在适配轻型负载机器人的末端负载阈值内，不会因为臂体自重过大挤占工件夹持的负载余量，在保证最小安全系数满足工业设备设计规范的前提下，实现了结构性能与自重的平衡，哪怕是在高速往复的夹持作业场景下，臂体的形变量也控制在不影响夹持定位精度的范围内，不会因为臂体变形导致工件夹持错位、掉落的问题。
