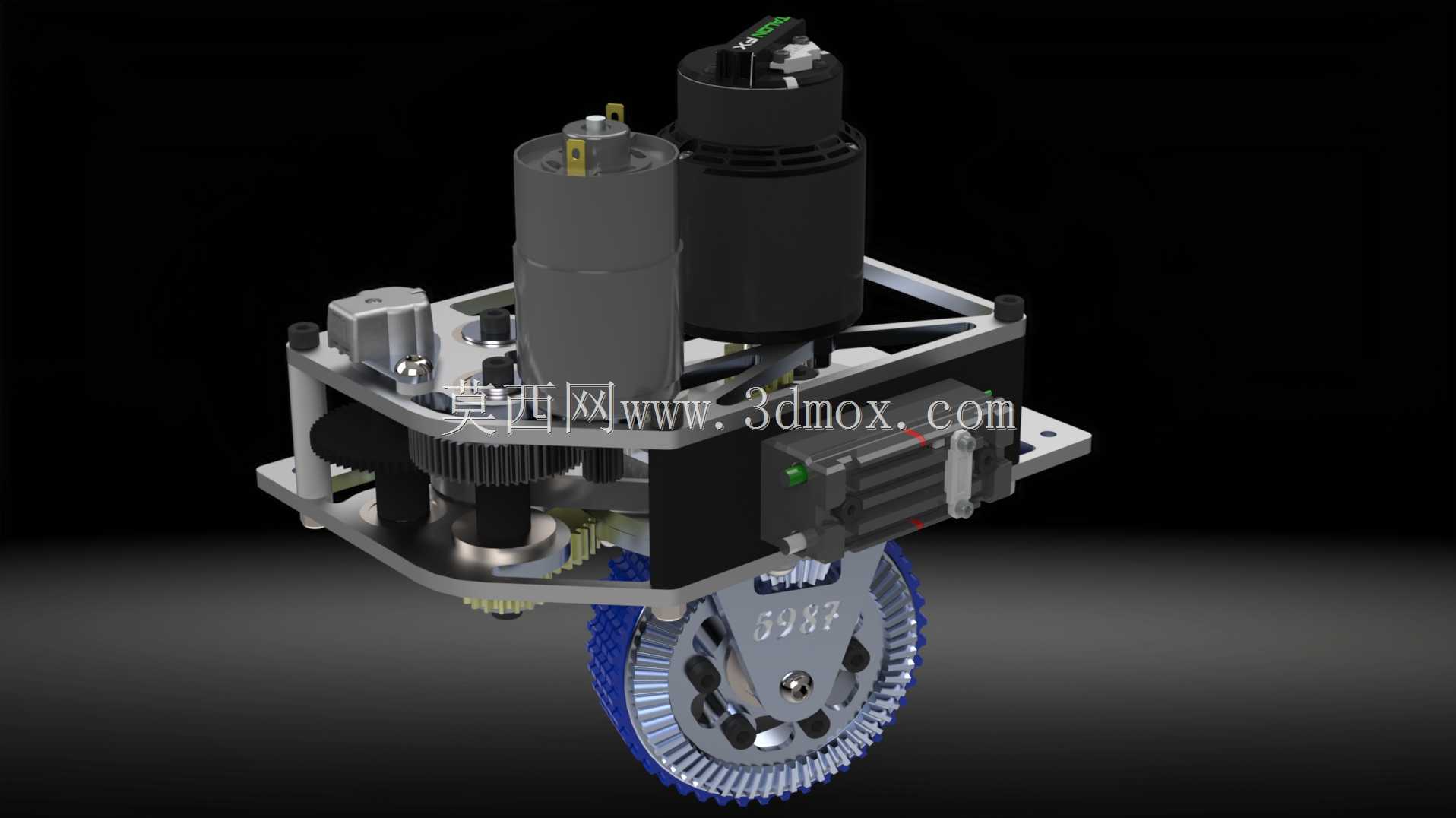

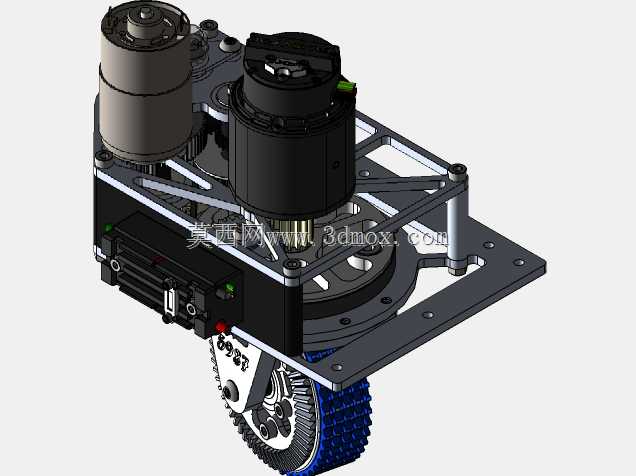

FRC竞赛机器人银河转向舵轮结构设计

该转向模块主要面向青少年机器人竞赛场景下的移动机器人底盘开发，可直接适配各类需要全向移动能力的小型轮式机器人平台，解决竞赛过程中机器人快速变向、精准走位的动作需求，在需要频繁调整行进路线、完成对位取放物料的对抗类、任务类机器人赛事中，能够大幅提升底盘的动作响应速度与走位灵活性。整套结构采用驱动与转向集成的舵轮式布局，将行走驱动动力单元、转向执行动力单元、传动减速机构、轮体支撑结构整合在同一安装基板上，无需额外搭建分散的传动链路，可直接通过基板上的预留安装孔固定在机器人底盘框架上，有效降低底盘整体的结构复杂度，减少装配环节的公差累积。设计过程中优先考虑竞赛场景下的冲击负载耐受能力，传动链路采用多级齿轮啮合结构，驱动端动力经齿轮组减速后直接传递至行走轮，转向端动力通过齿轮副带动整个轮组支架绕回转轴转动，可实现轮体360度连续转向，不存在传统转向结构的转角死区，配合底盘控制算法可完成横移、斜行、原地自旋等复杂移动动作。安装边界方面，整套模块的安装基板采用轻量化铝合金框架设计，固定孔位按照通用竞赛机器人的铝型材安装间距预留，可直接适配20系列、30系列工业铝型材搭建的底盘结构，轮体采用包胶防滑设计，在竞赛场地常用的地毯、PVC平整地面上都能提供足够的抓地力，避免急加速、急转向时出现打滑丢步的问题。结构设计上充分考虑了维护便捷性，动力单元、传动齿轮、轮体都采用快拆式固定结构，赛事现场出现零件损耗时可快速完成更换，无需拆解整个底盘结构；走线槽位预留于框架侧边，可将动力线、编码器信号线规整收纳，避免机器人动作过程中线路与运动部件发生干涉磨损。整套转向模块的传动间隙经过优化控制，齿轮啮合间隙调整至合理区间，既保证传动过程的顺畅无卡滞，又能减少正反转切换时的回程误差，提升机器人走位的控制精度，在需要精准对位的任务环节中，可有效降低位置偏差，保障动作完成的稳定性。
