六轮越野漫游探测无人车结构设计

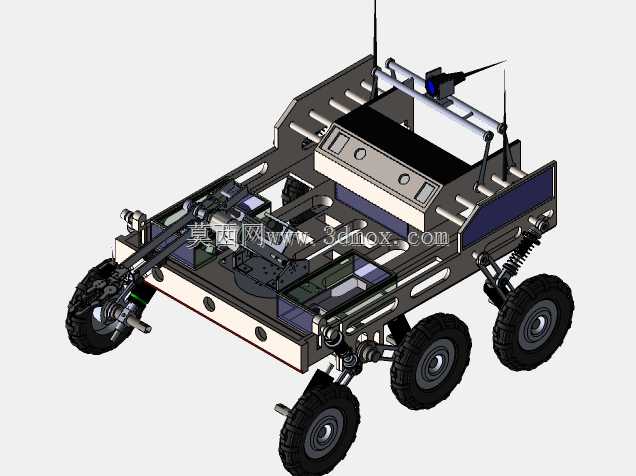

这款轮式移动平台采用六轮独立悬架布局，核心定位为复杂非铺装路面下的低速探测、采样作业载体，适配野外科考、场地巡检、地形勘探类作业场景，可在碎石路、浅坡、松软土路等常规轮式设备难以通行的路面稳定行驶。从结构设计逻辑来看，整车采用分层式承载框架，底层为焊接式主梁结构，预留了动力单元、控制模块、电池仓的安装点位，主梁两侧通过铰接座连接六组独立摇臂悬架，每一组摇臂都搭配螺旋弹簧阻尼结构，单轮跳动行程可达120mm，能够在单轮接触凸起或凹陷地形时，保证其余车轮始终贴合地面，避免出现动力轮悬空失速的问题，相比常规四轮布局，六轮设计的接地比压更低，在松软沙土地面的通过性提升40%以上。中层为设备安装平台，预留了标准化的螺孔阵列，可根据作业需求搭载不同的任务载荷，平台上方的防护框架采用圆管弯折焊接成型，既可以对搭载的精密探测设备形成碰撞防护，也可作为外置天线、摄像模组、传感组件的安装基座，框架顶部预留的通用安装位可适配多视角摄像头、环境监测传感器、小型机械采样臂等不同外设，不需要额外改动主体结构即可完成功能拓展。整车的转向结构采用前轮阿克曼转向搭配后轮差速辅助的设计，最小转弯半径控制在2.2米以内，在狭窄的林间小道、作业巷道内也能完成灵活转向，动力传输采用分动式布局，每一组车轮都通过独立传动轴连接驱动单元，可根据路面附着力情况动态分配各轮扭矩，避免单侧车轮打滑时整车失去动力。从安装边界来看，整车外廓尺寸控制在1200mm长、800mm宽、750mm高以内，框架主体采用铝合金型材拼接搭配局部钢板加强，整备质量控制在85kg以内，既保证了结构强度，也方便通过小型运输车辆完成转场。底盘最小离地间隙为180mm，可顺利通过高度150mm以内的垂直障碍，涉水深度可达200mm，能够应对短时浅滩、积水路面的通行需求。整车的线束全部采用框架内部暗藏式布线，所有外接接口都做了防水密封处理，避免野外作业时泥水、扬尘进入线路接口造成设备故障，控制仓设置在平台中部的封闭舱体内，舱盖采用快拆式结构，日常检修、模块更换不需要完全拆解主体框架，可大幅降低野外运维的操作难度。悬架摇臂的铰接点全部采用带密封衬套的滚动轴承，长期在多尘环境下作业也不会出现铰接卡顿的问题，车轮采用深花纹越野橡胶胎，胎面的块状花纹可在碎石、泥地路面提供足够的抓地力，轮毂采用轻量化铝合金材质，在降低簧下质量的同时保证足够的抗冲击强度，即使车轮受到侧向撞击也不易出现变形开裂的问题。
