牛顿摆碰撞演示装置结构设计

　　这款牛顿摆碰撞演示装置，核心应用场景覆盖中学物理力学教学实验室、高校普通物理演示展厅、青少年科创体验区，也可作为工业设计展厅的力学原理展示摆件，用来直观演示弹性碰撞下的动量守恒与能量传递规律，帮助观察者快速理解刚体碰撞过程中的动量、能量变化逻辑，避免纯公式推导的抽象感。从实际使用角度看，装置不需要外接动力源，仅靠手动抬起一侧摆球释放即可完成完整的碰撞传递演示，单次释放后可维持十次以上的连续碰撞摆动，不需要频繁操作，适合长时间静态展示与短时互动演示结合的场景，日常维护仅需定期检查摆线固定点的松紧度，擦拭摆球表面浮尘即可，没有复杂的易耗件，运维成本极低。

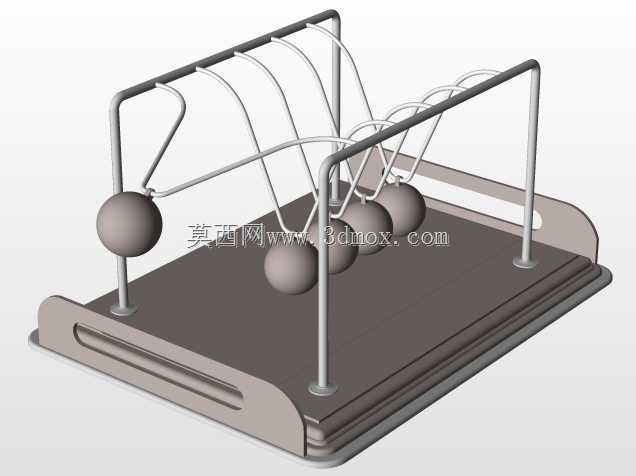

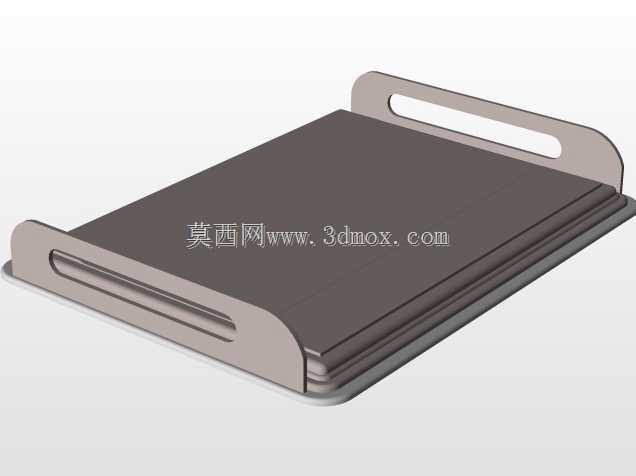

　　设计过程中首先确定了摆球的等质量要求，所有摆球采用同密度同直径的实心金属球体加工，球面做抛光处理减少空气阻力带来的能量损耗，相邻摆球静止状态下保持球面刚好接触的安装间隙，既避免间隙过大导致碰撞瞬间的能量损耗，也防止预紧挤压带来的碰撞传递偏差。支撑框架采用双侧立式立柱搭配顶部横梁的结构，横梁上加工等间距的摆线固定孔，每个摆球通过两根对称布置的金属摆线悬挂，保证摆球摆动过程中始终在同一垂直平面内运动，不会出现侧向偏移导致的相邻摆球错位碰撞。底座采用带圆角的矩形厚重结构，整体重心落在底座几何中心范围内，摆球最大摆动角度下整机不会出现倾覆，底座表面设置内凹的走线槽，所有摆线的下端固定点隐藏在底座内部，避免外露结构干扰摆动过程，也提升整体外观的整洁度。

　　从安装边界尺寸来看，装置整体宽度适配常规实验室展示台的深度，摆放时不需要额外预留过大的后侧空间，两侧仅需留出摆球最大抬起角度对应的操作空间即可，不需要额外的固定连接件，直接放置在水平台面上即可稳定使用。摆线长度经过反复校准，所有摆球的悬挂点到球心的距离完全一致，保证所有摆球的摆动周期相同，避免因周期差导致碰撞时序错乱，影响演示效果。框架的立柱与横梁连接处采用圆角过渡，既避免尖锐边角的磕碰风险，也减少应力集中，提升框架整体的结构强度，长期使用不会出现横梁弯曲变形导致的摆点位置偏移。

　　实际演示过程中，抬起任意一侧的单个摆球至固定高度释放，碰撞发生后最另一侧的单个摆球会以接近相同的速度弹出，中间的摆球保持近乎静止的状态，直观展示等质量弹性碰撞的动量传递过程；如果抬起两个摆球释放，另一侧也会弹出两个摆球，可用来演示不同碰撞质量下的动量守恒规律，整个演示过程无额外噪音，碰撞声响清脆，不会对周边环境造成干扰。设计时特意将摆线的固定结构设置为可微调形式，长时间使用出现摆长偏差时，可通过顶部的微调螺钉调整单根摆线的长度，快速校准所有摆球的球心高度，保证碰撞时的接触点在同一水平线上，避免出现碰撞后摆球上下跳动的问题。底座底部设置四个软性防滑垫，既可以避免装置滑动，也能吸收碰撞过程中产生的微小振动，防止振动传递到台面产生杂音，进一步提升演示过程的稳定性。
