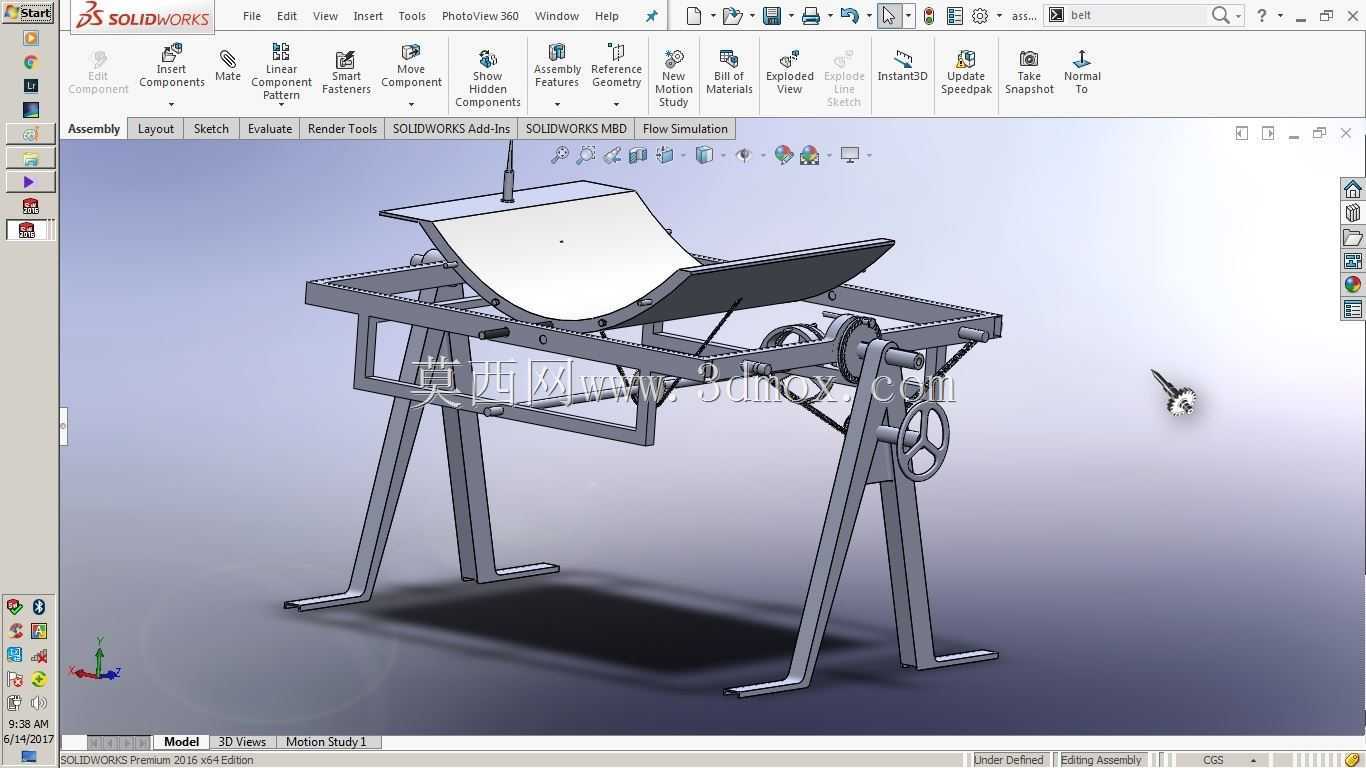

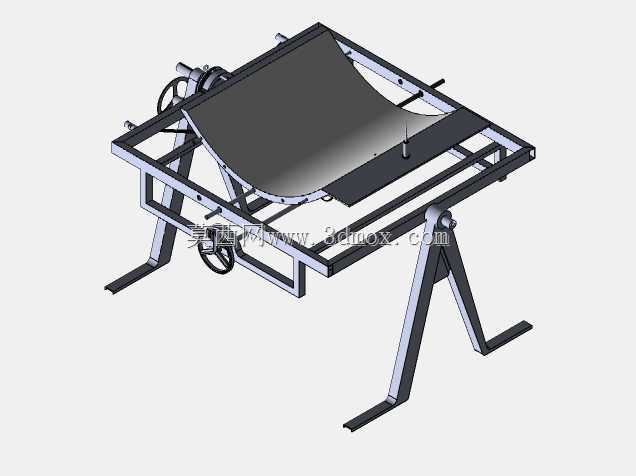

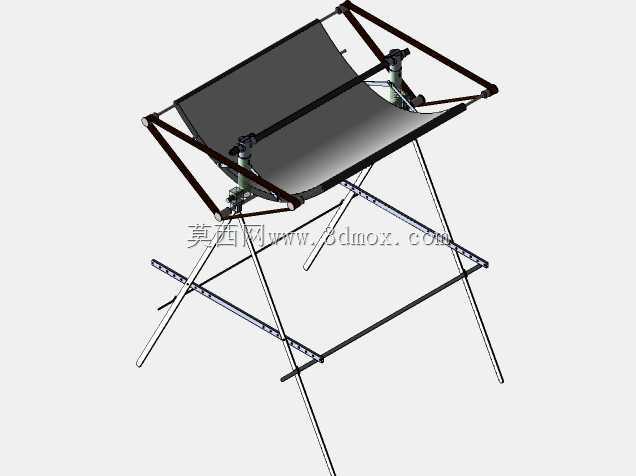

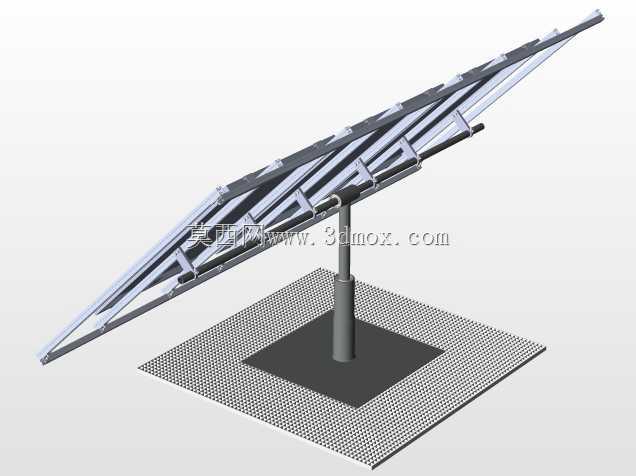

手动调节式太阳光线追踪聚光装置结构

　　该装置主要面向小型光热实验、户外小规模太阳能采集场景使用，区别于常见的电控自动追光设备，采用纯手动机械调节结构，无需布设供电线路与控制模块，在无外接电源的野外作业场景、教学实验场景中具备更高的适配性，能够在低运维需求的前提下完成太阳高度角、方位角的双维度调整，保证聚光面始终正对入射太阳光线，提升光能接收效率。从结构功能来看，装置底部采用四点支撑的落地式支架结构，支腿采用等边角钢弯折成型，底部预留安装孔位，可通过膨胀螺栓固定在硬化地面，也可搭配配重块放置在平整的硬质场地，支腿跨距经过受力校核，在聚光面承受最大风载时不会出现倾覆风险，整体安装边界宽度控制在1.2米以内，纵深0.8米，高度可根据操作需求在1米至1.4米区间调整，

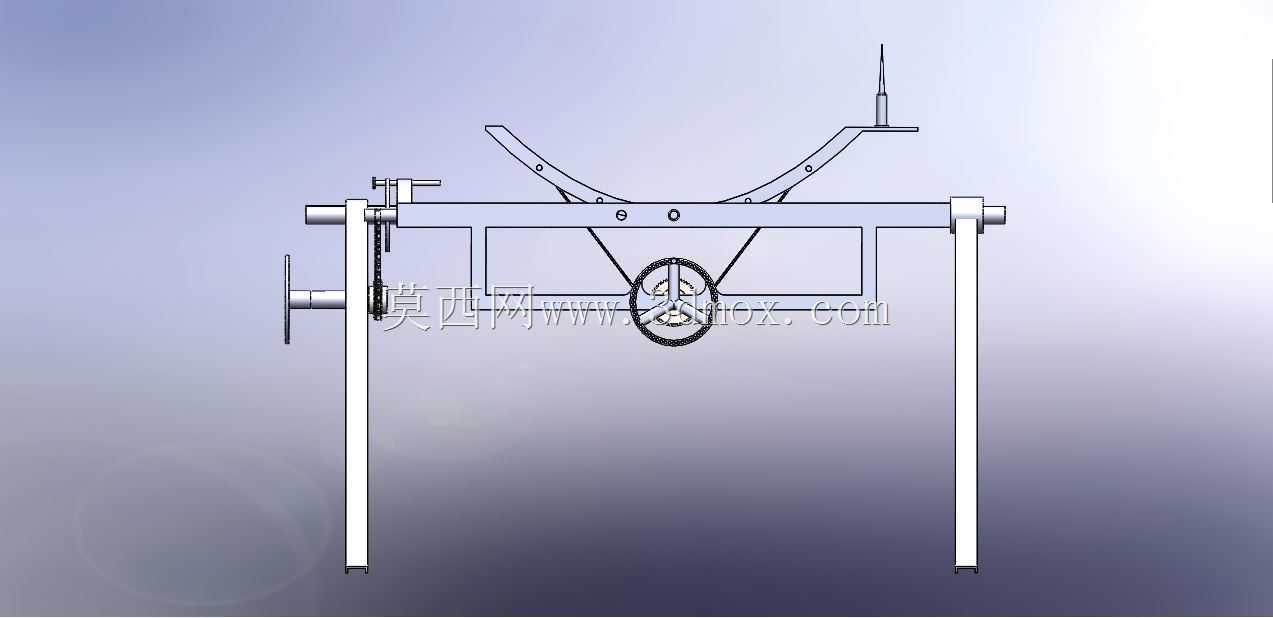

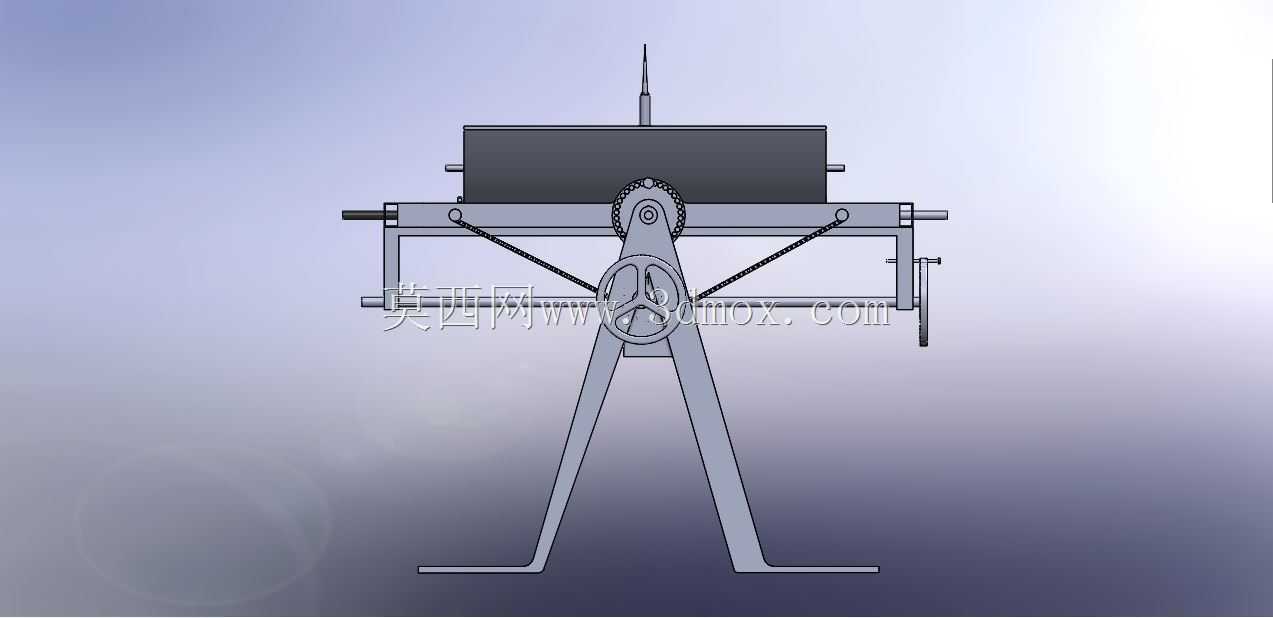

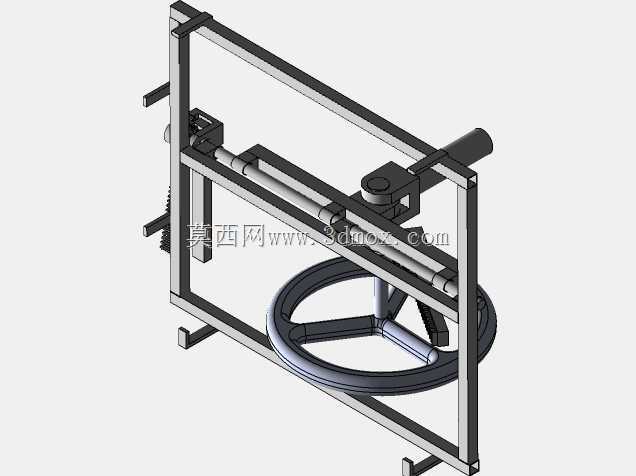

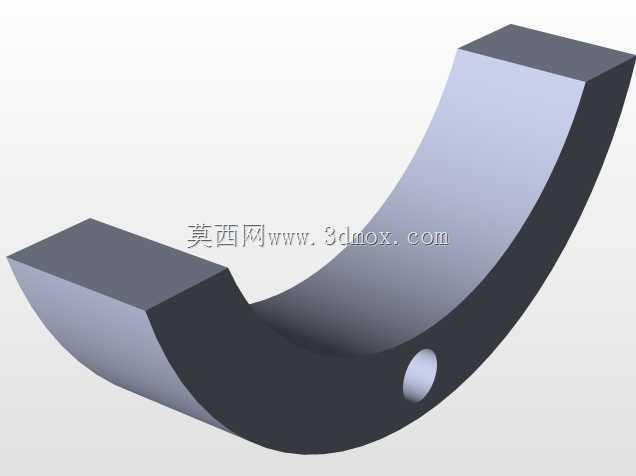

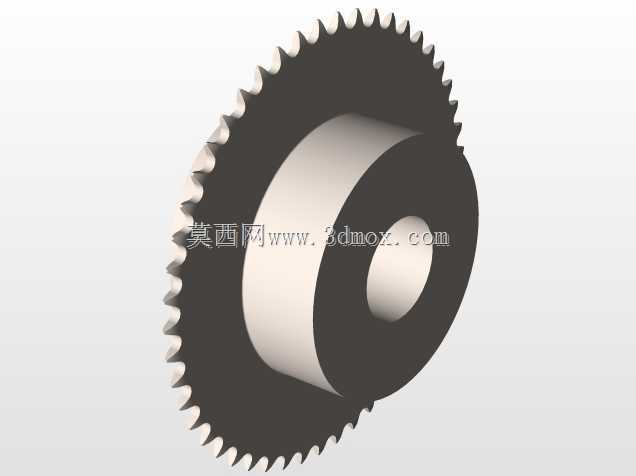

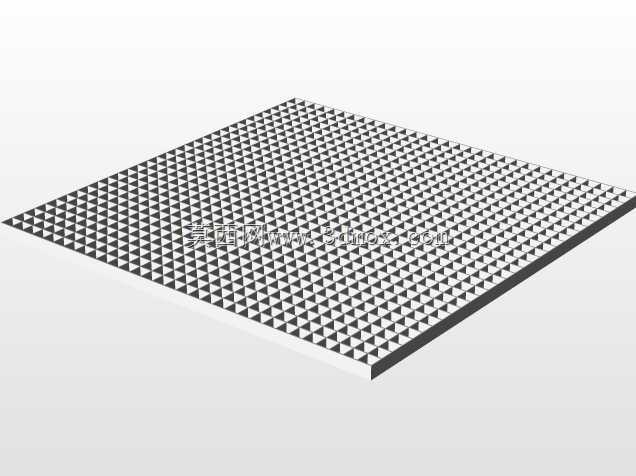

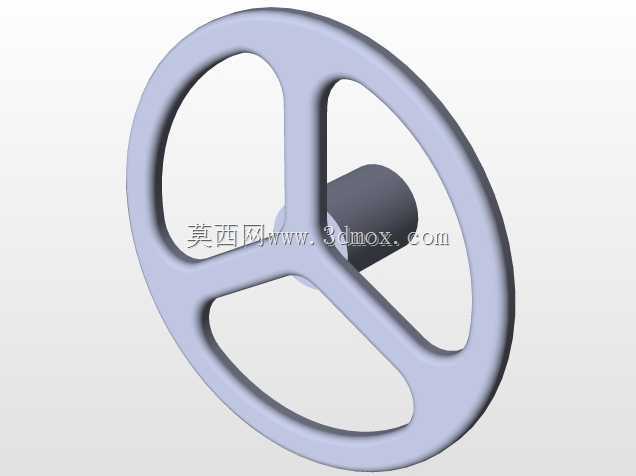

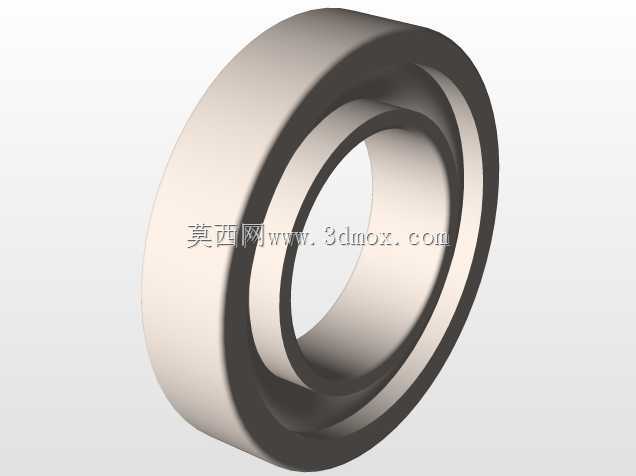

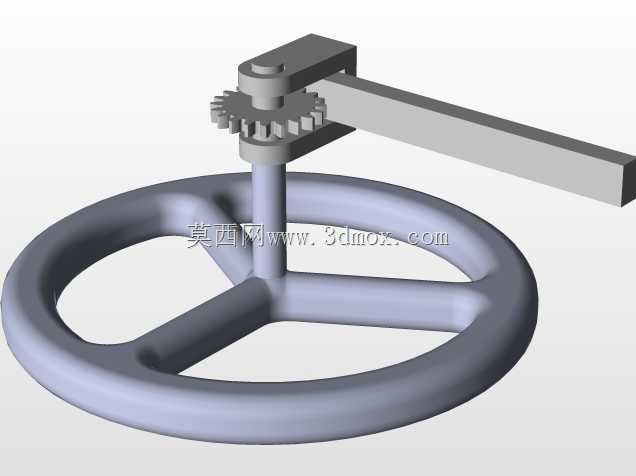

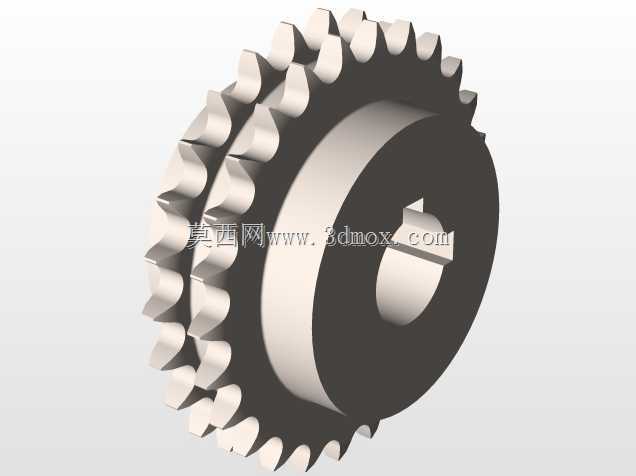

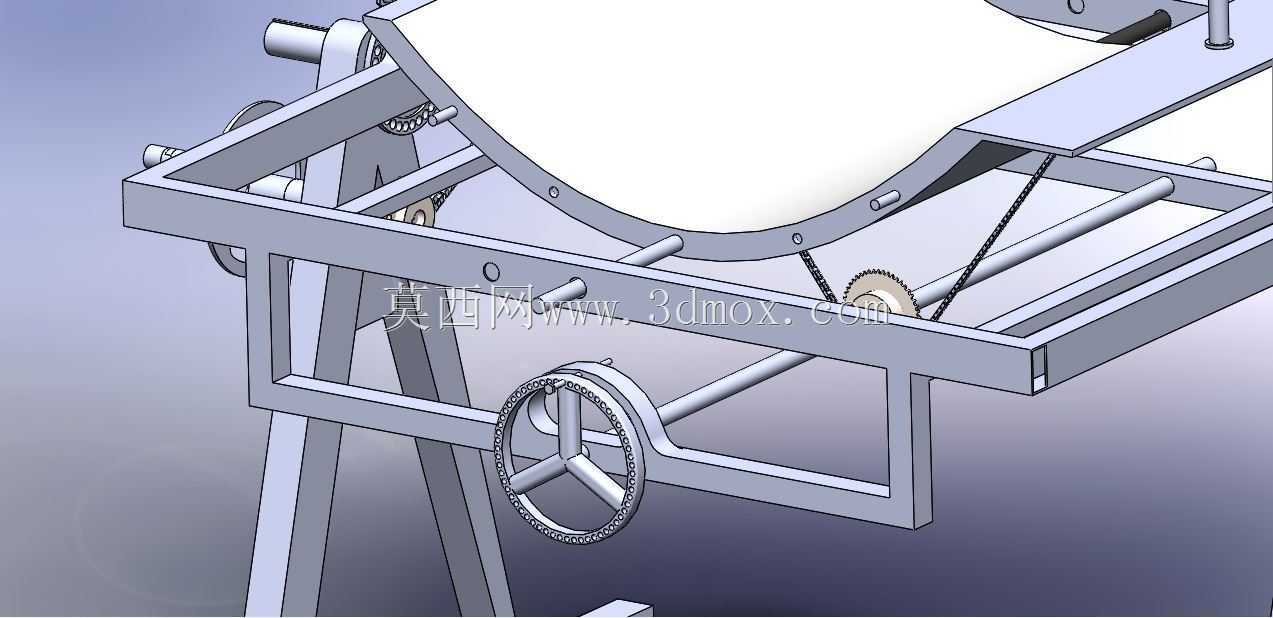

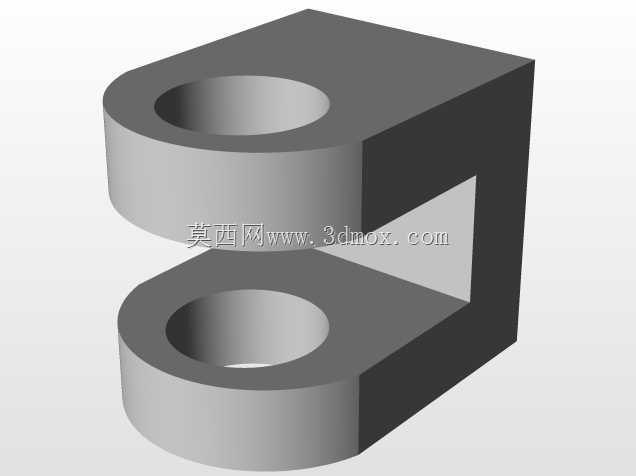

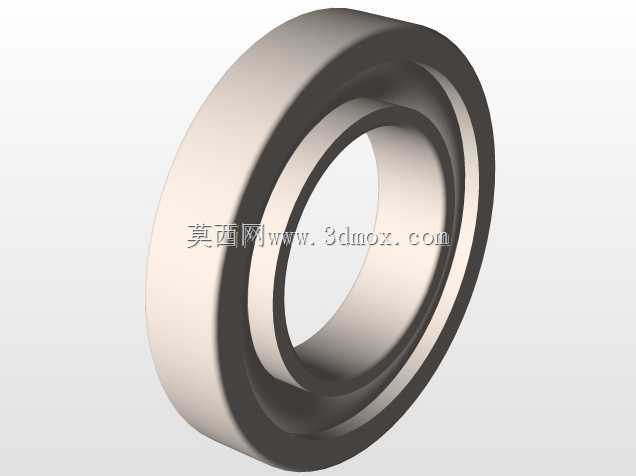

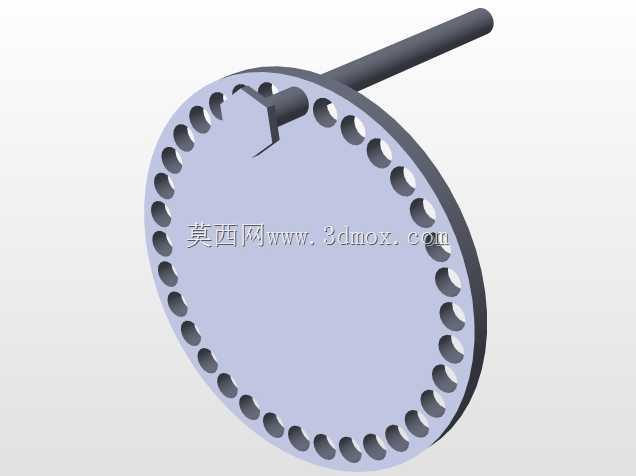

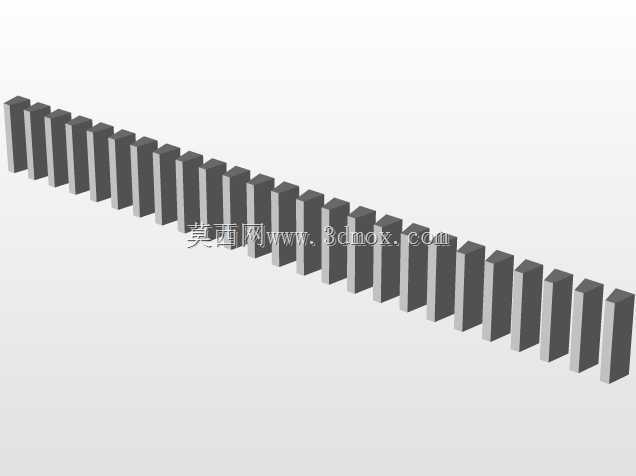

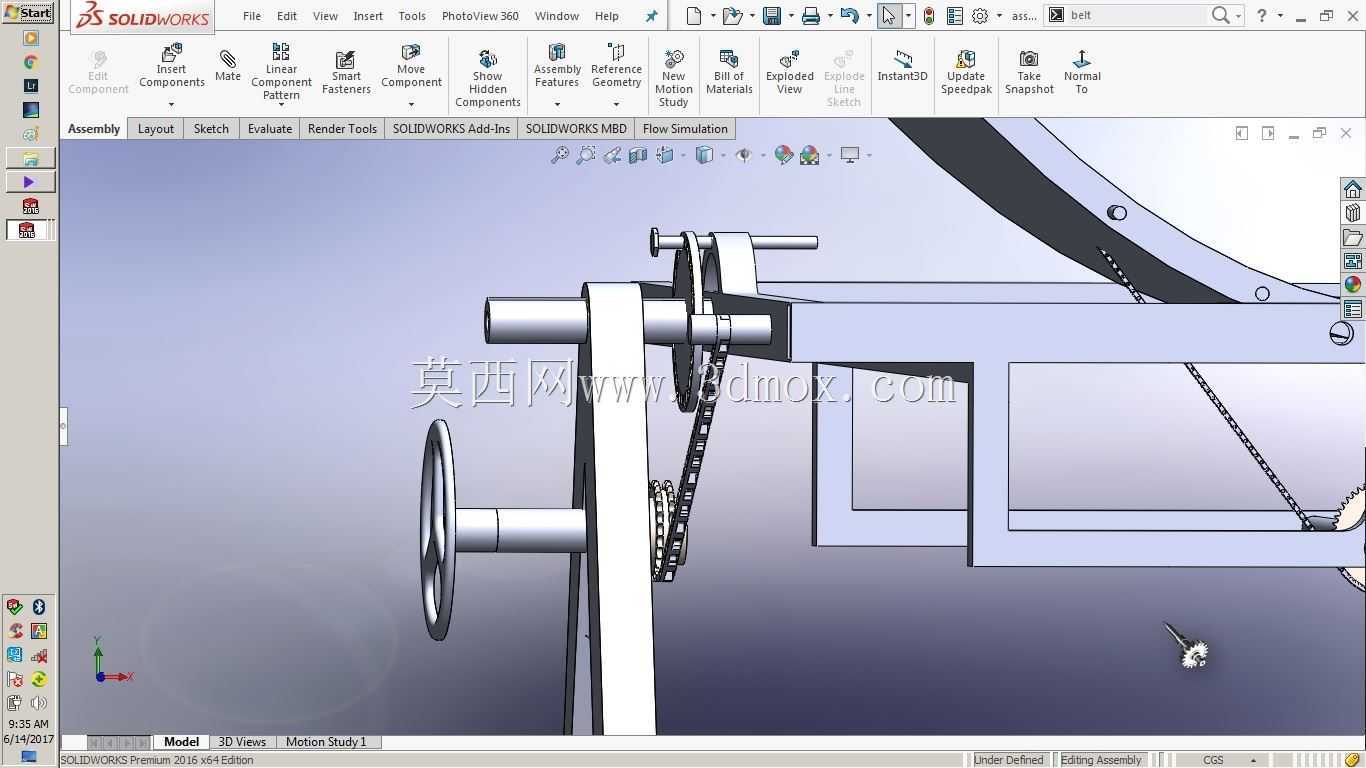

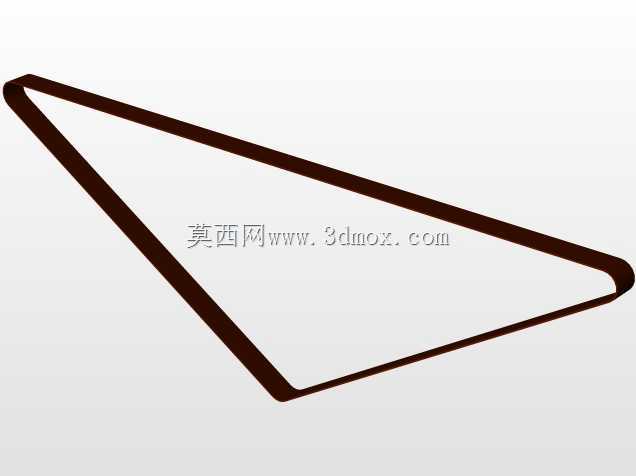

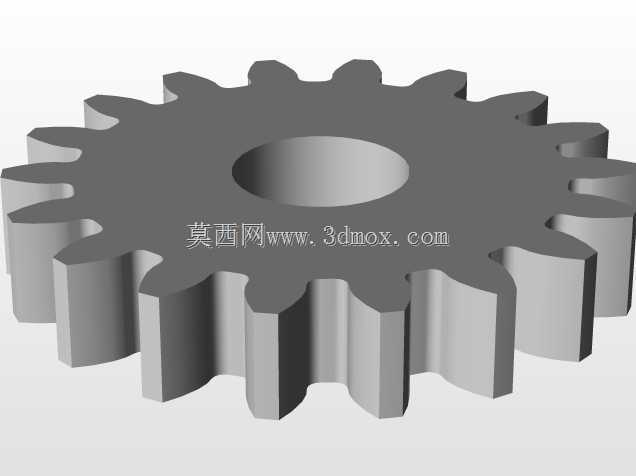

　　适配站立操作的人机工程尺寸。聚光承载面采用弧面托板结构，可固定柔性反光膜或者硬质聚光反射板，托板背部设置加强筋结构，避免长期承重出现形变，托板与主支撑架之间通过铰接轴连接，铰接轴端配备手轮与蜗轮蜗杆减速结构，转动手轮即可调整聚光面的俯仰角度，调整到位后可依靠蜗轮蜗杆的自锁特性固定角度，无需额外设置锁止销，操作时单手即可完成俯仰角度的微调，调节精度可控制在1度以内，满足聚光作业的角度对准要求。方位角调整结构设置在支架上部的回转支承处，同样配备侧置手轮，通过齿轮啮合带动上部聚光组件整体水平回转，回转范围覆盖0至180度，可适配从日出到日落过程中太阳方位的变化，回转结构同样具备自锁特性，调整完成后不会因为风载或者设备震动出现角度偏移。

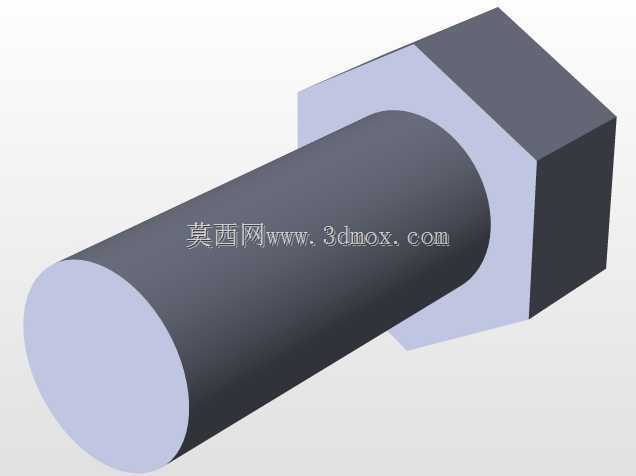

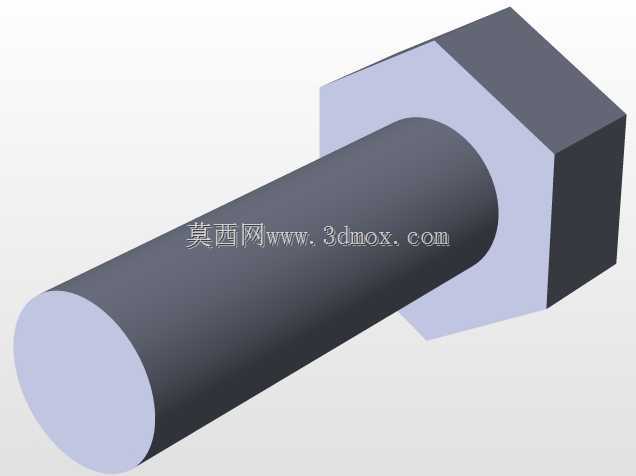

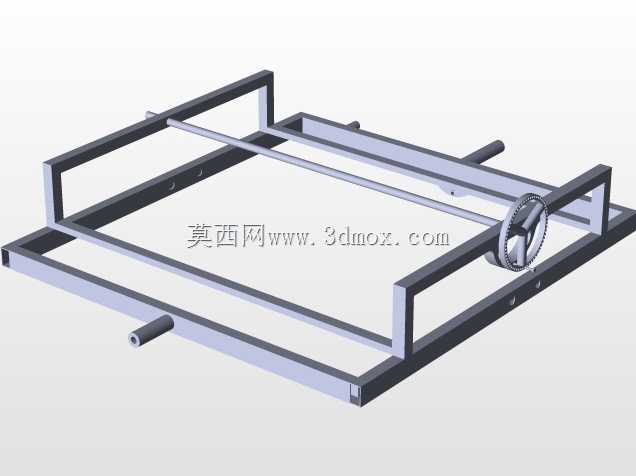

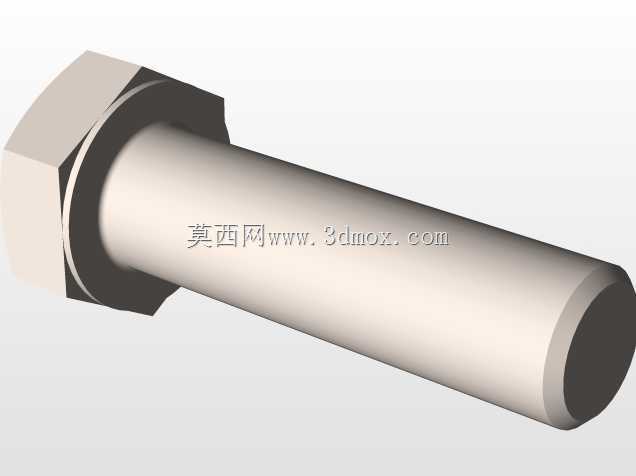

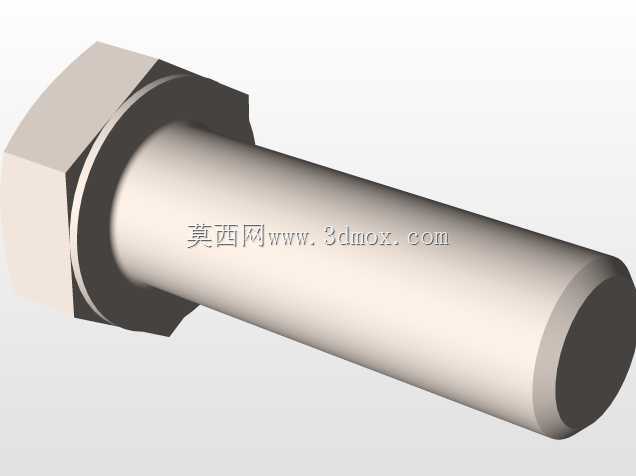

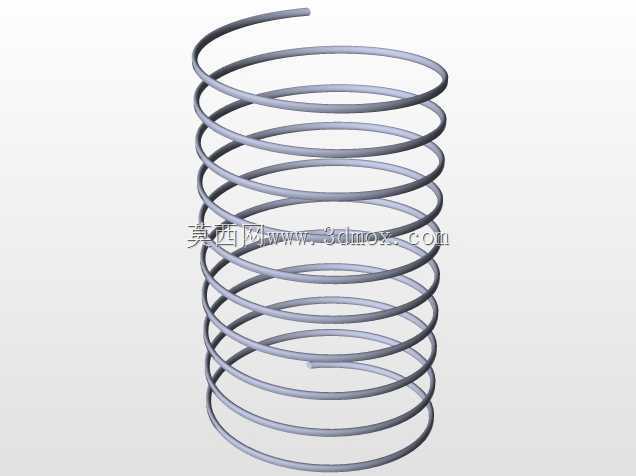

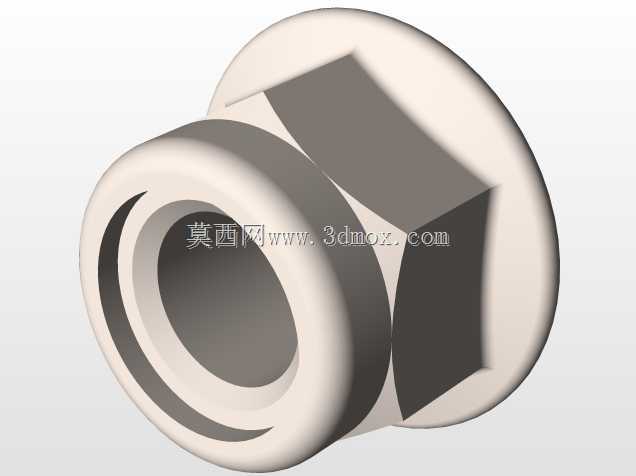

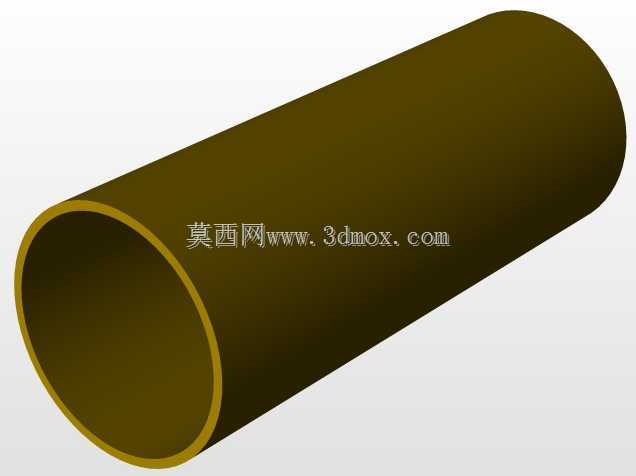

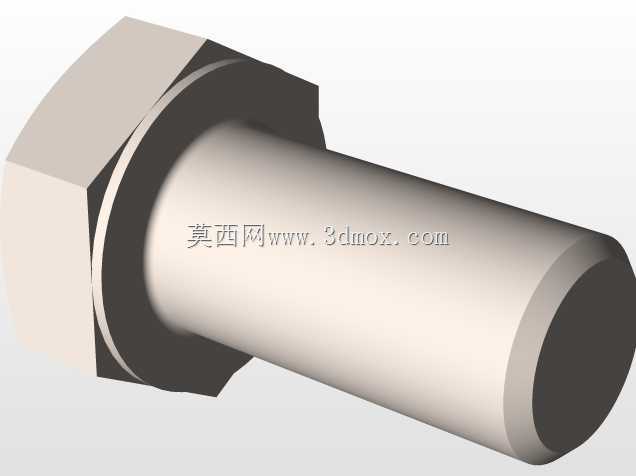

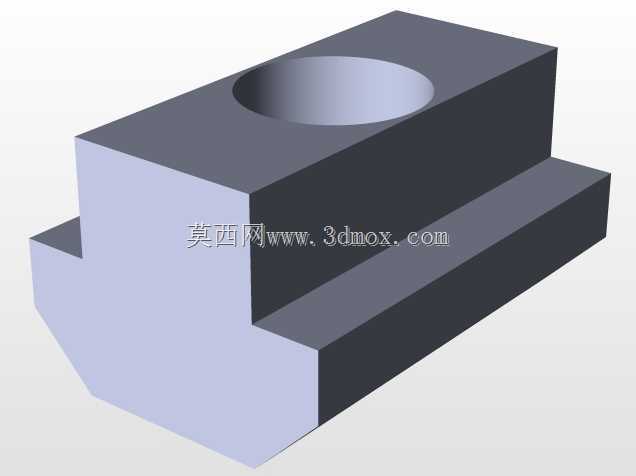

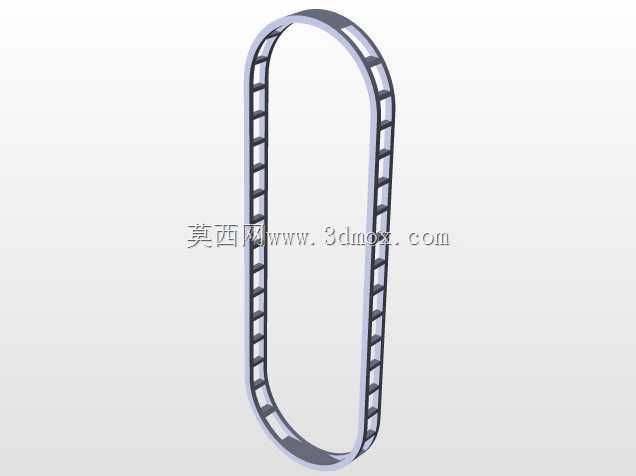

　　设计过程中优先考虑了结构的易加工性，所有零部件均采用常规型材与标准件加工，无需定制特殊异形构件，支腿、框架部分采用方管焊接成型，铰接轴、手轮、齿轮等传动部件均可选用标准五金件，整体装配流程简单，普通机械加工车间即可完成全部构件的制作与组装，后期维护时仅需定期在传动啮合部位涂抹润滑脂即可，无复杂的电控元件维护需求。在实际使用场景中，该装置可搭配小型集热组件完成户外烧水、小型光热实验演示，也可作为太阳能光伏板的手动调节支架使用，相比固定角度的安装支架，手动追光结构可将光能接收效率提升40%以上，相比电控自动追光设备，整体制造成本可降低70%，且不存在电路故障、传感器失效等问题，适合预算有限、运维条件不足的使用场景。

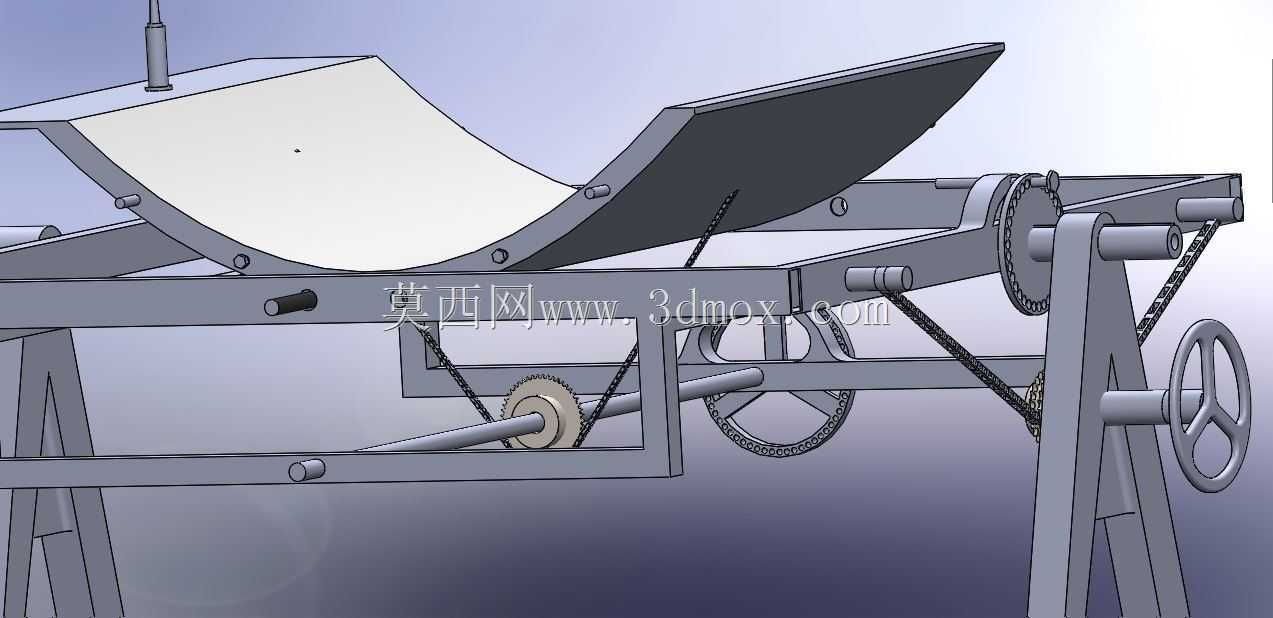

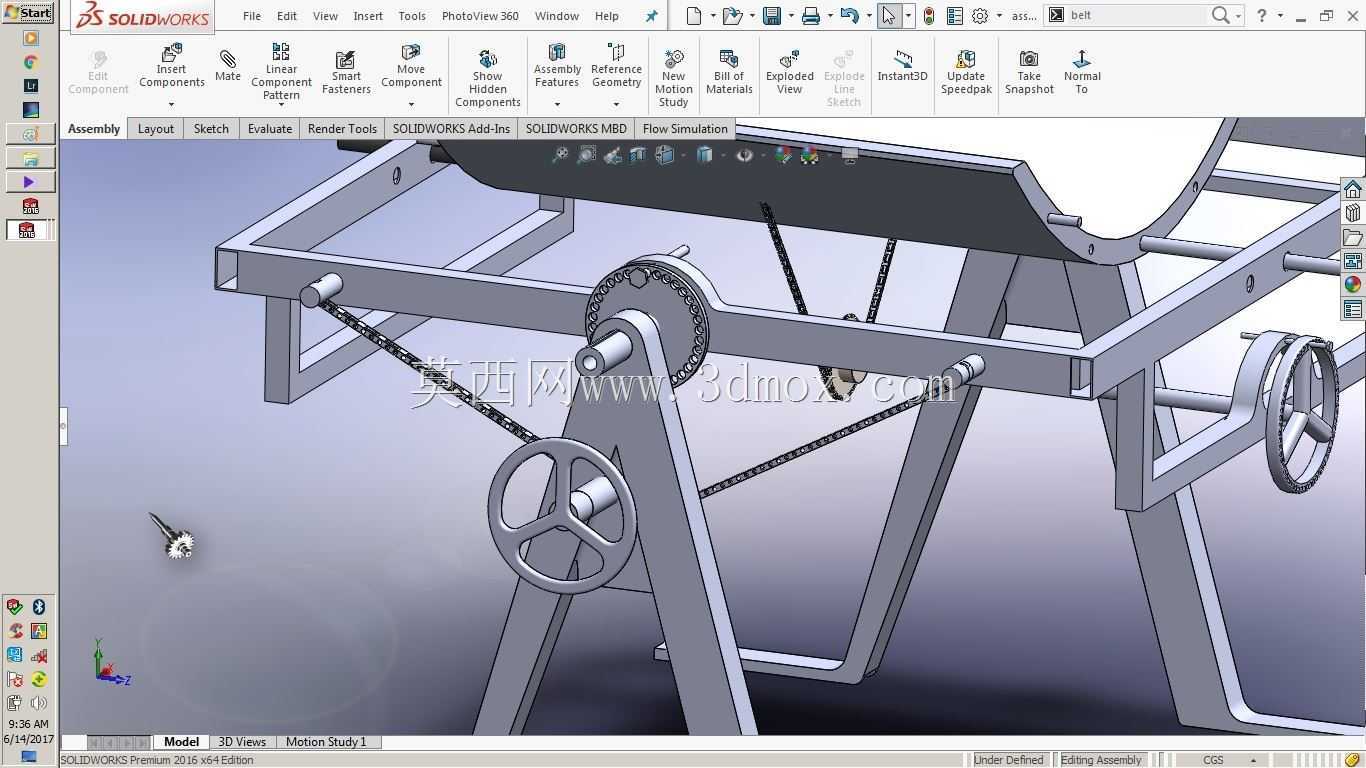

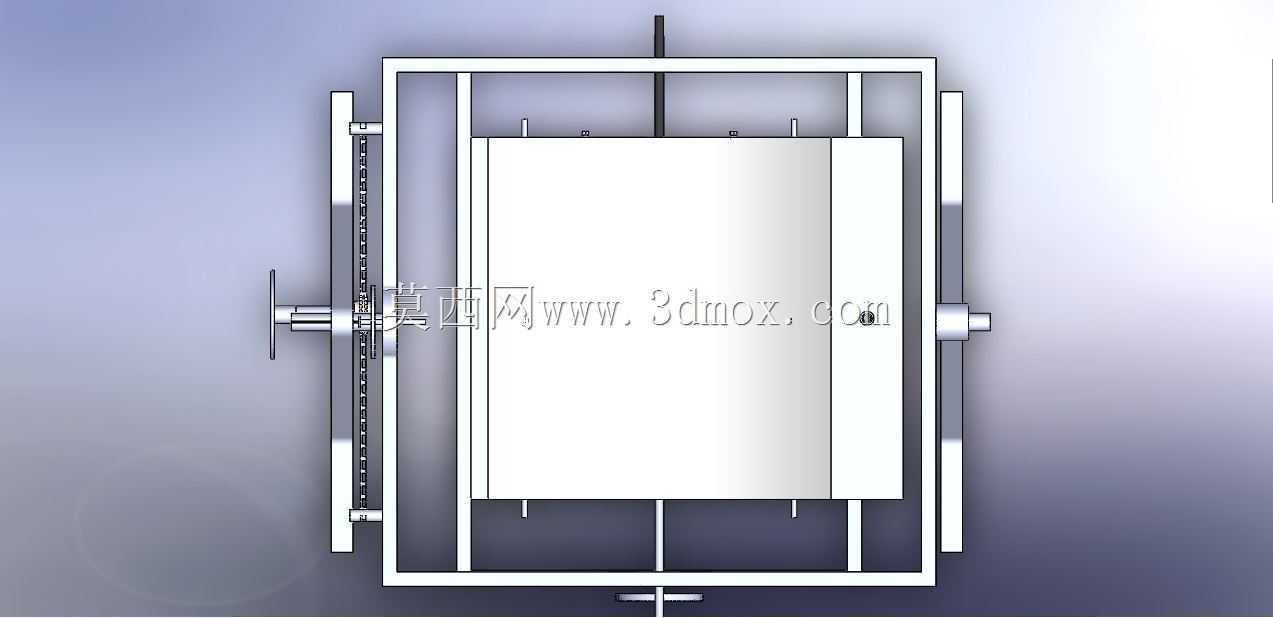

　　结构设计时充分考虑了操作的便捷性，两个调节手轮均设置在装置侧方的站立操作高度位置，操作人员无需登高或者俯身即可完成两个维度的角度调整，聚光面的重心始终落在支架支撑面的中心范围内，调整过程中不会出现重心偏移导致的设备晃动，所有传动结构均设置在框架外侧，不会与聚光面的安装、线缆布设产生干涉。
