带9:1行星齿轮箱的充电控制面板机构

　　这套集成9:1定比行星齿轮箱的充电控制面板机构，最初面向竞技类移动机器人的电控系统集成场景开发，核心解决紧凑安装空间下的动力传输与充电接口防护、操作面板布局整合的工程问题，在各类需要在有限机架空间内同时布置动力减速单元与充电操作模块的移动作业设备、小型自动化载具上都有适配空间。从实际使用场景来看，这类机构常安装在机器人底盘上部的操作维护侧，日常作业时上部的轮状操作端可作为手动调试的交互接口，需要充电维护时，可通过操作端触发内部锁止结构，露出充电对接端口，同时行星齿轮箱承担动力输出端的减速增扭作用，将驱动电机的高转速低扭矩输出转换为适合轮系驱动的低转速大扭矩动力，整套结构不需要额外拆分安装减速单元与面板操作模块，大幅压缩了电控与传动部分的占用空间。

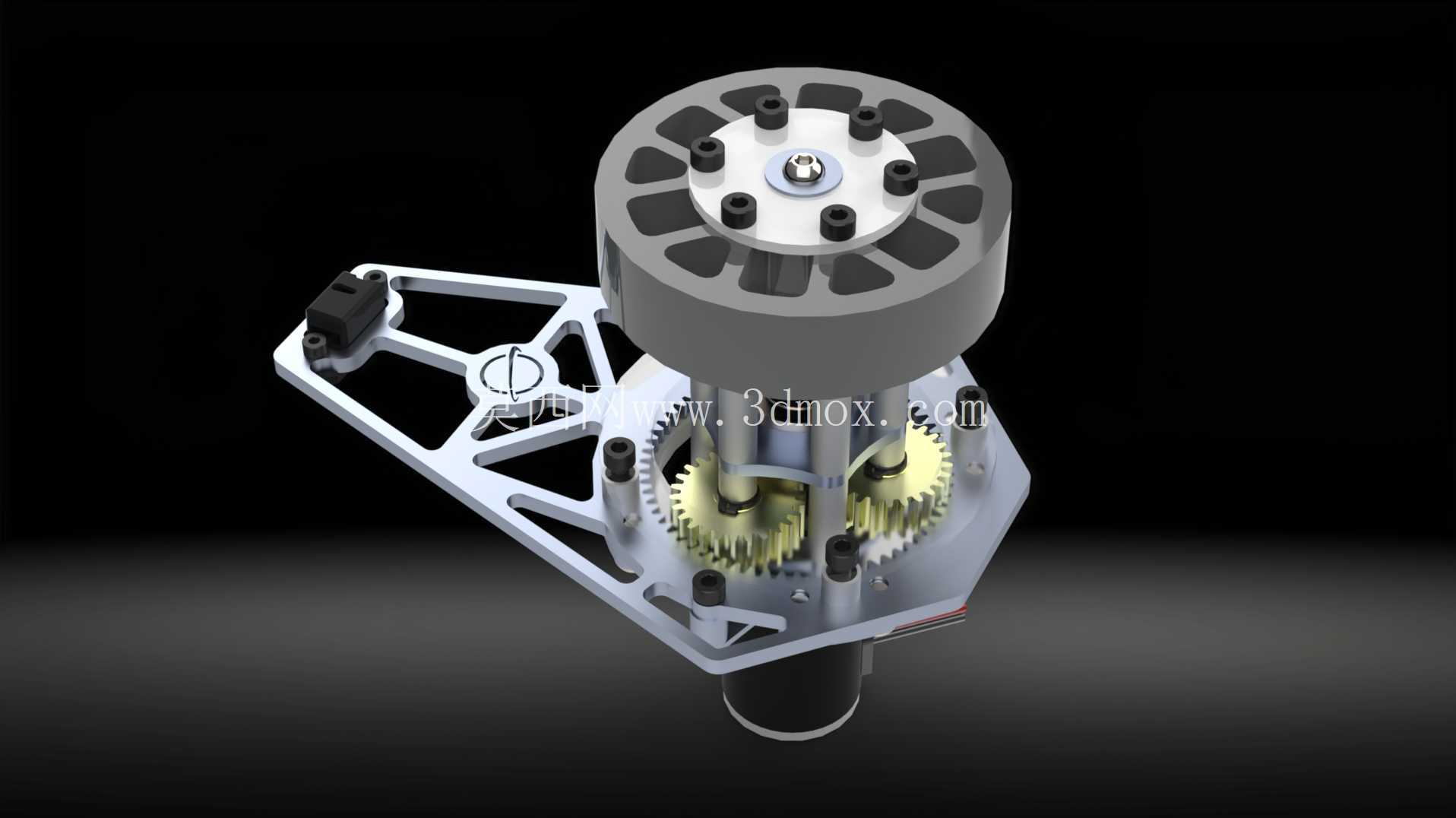

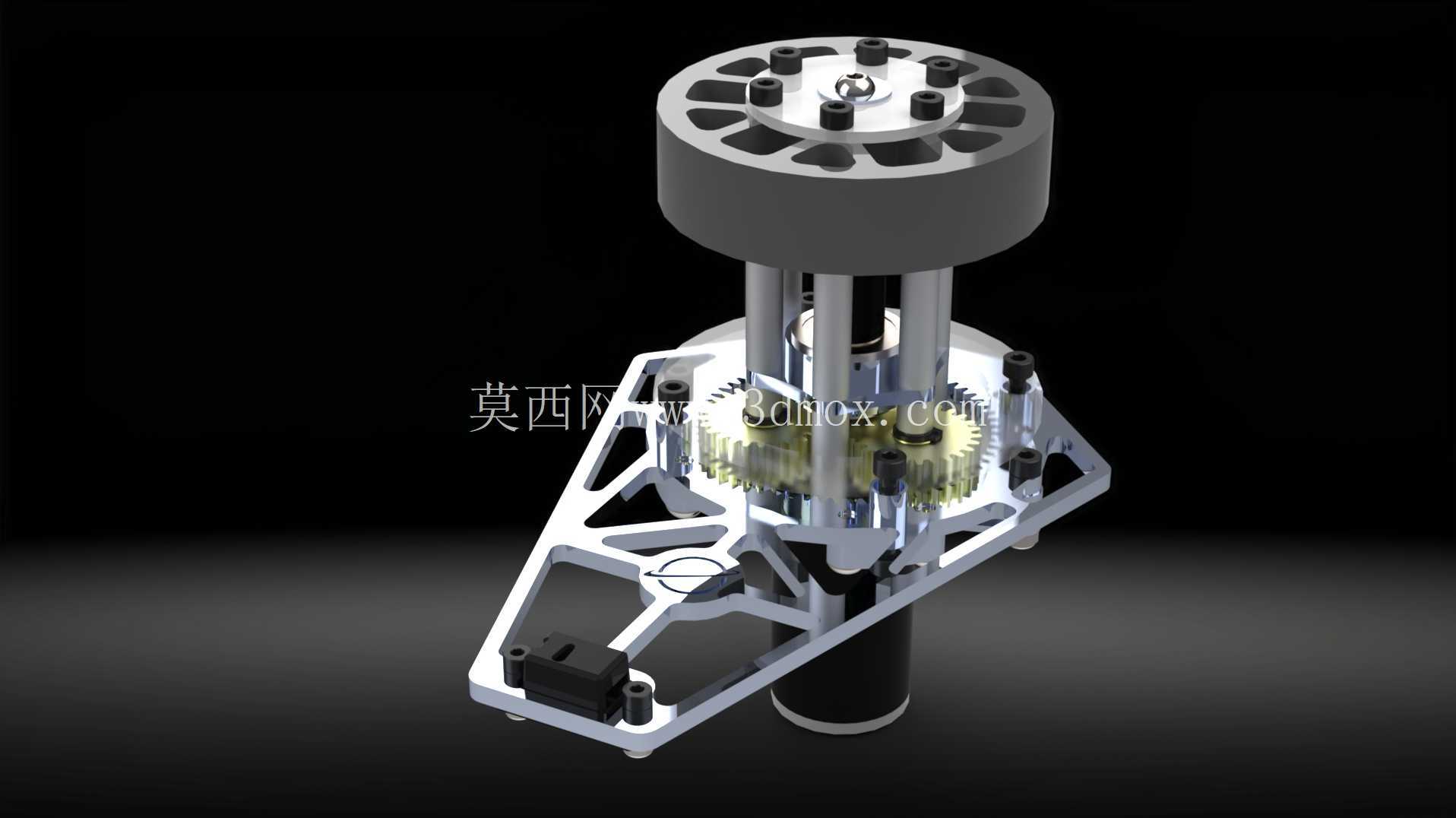

　　从功能特性上拆解，整套机构分为三个核心功能段：上部的操作交互端采用带镂空减重的圆柱轮结构，圆周方向均匀布置6处内六角安装孔位，既可以通过螺栓固定外部操作旋钮或防护端盖，镂空结构也能在保证结构强度的前提下降低上部结构的转动惯量，避免手动操作时出现惯性过冲；中部的传动支撑段采用三根等高的光轴作为支撑立柱，同时作为行星齿轮组的安装定位基准，行星齿轮组直接布置在支撑框架内部，太阳轮与下部驱动电机输出轴直连，三个行星轮沿内齿圈均匀分布，传动比严格控制在9:1，既保证了足够的减速增扭效果，也让传动回程间隙控制在竞技机器人可接受的范围内，齿轮啮合区域预留了润滑脂存储空间，长期高频作业下也不会出现润滑脂溢出污染电控模块的问题；下部的安装基座采用镂空三角框架结构，框架上预留了多处标准安装孔位，既可以直接固定在机器人的铝型材机架上，也能适配不同厚度的安装面板，基座侧部集成了充电接口的安装位与微动触发开关，当上部操作端旋转到指定角度时，会触发微动开关接通充电回路的互锁装置，避免设备在充电状态下误启动驱动电机。

　　设计思路上，整套结构完全围绕紧凑集成的核心需求展开，没有采用传统的“减速箱独立安装+面板单独固定”的分体式方案，而是将行星齿轮箱的内齿圈直接与支撑框架做成一体化结构，省去了减速箱的独立外壳，既减少了零件数量，也降低了整体装配的累积误差。安装边界方面，整套机构的最大外轮廓直径不超过120mm，总高度控制在180mm以内，下部安装基座的三个固定支脚呈120度均匀分布，安装孔中心距为90mm，适配市面上绝大多数小型移动机器人的上部安装空间，驱动电机采用标准直径42mm的直流电机安装位，不需要额外定制转接法兰就能直接适配常规的竞赛级驱动电机。

　　从结构细节来看，所有转动配合部位都采用了衬套与光轴配合的方案，没有使用易松动的滚珠轴承，在高频振动的竞赛场景下也不会出现轴承窜动的问题，上部操作端的中心位置预留了状态指示灯的安装孔，可以直接嵌入直径8mm的LED指示灯，用来显示设备的充电状态与运行状态，不需要在面板上额外开孔布置指示灯。基座上的镂空结构除了减重作用外，还能作为齿轮啮合区域的散热通道，长时间高负载运行时，齿轮啮合产生的热量可以通过镂空槽快速散出，避免润滑脂高温失效。整套机构的所有外露零件都采用圆角过渡处理，没有尖锐的棱角，在设备维护操作时不会划伤操作人员，同时所有安装孔位都做了沉头处理，螺栓安装后不会突出零件表面，避免和周边的线束、其他结构件产生干涉。在实际适配过程中，这套机构也可以根据不同的安装需求调整支撑立柱的长度，在不改变传动比与安装接口的前提下，适配不同高度的安装空间，下部的充电接口安装位也可以根据不同的充电插头规格调整开孔尺寸，兼容主流的航模充电插头、工业直流充电插头等多种接口形式。
