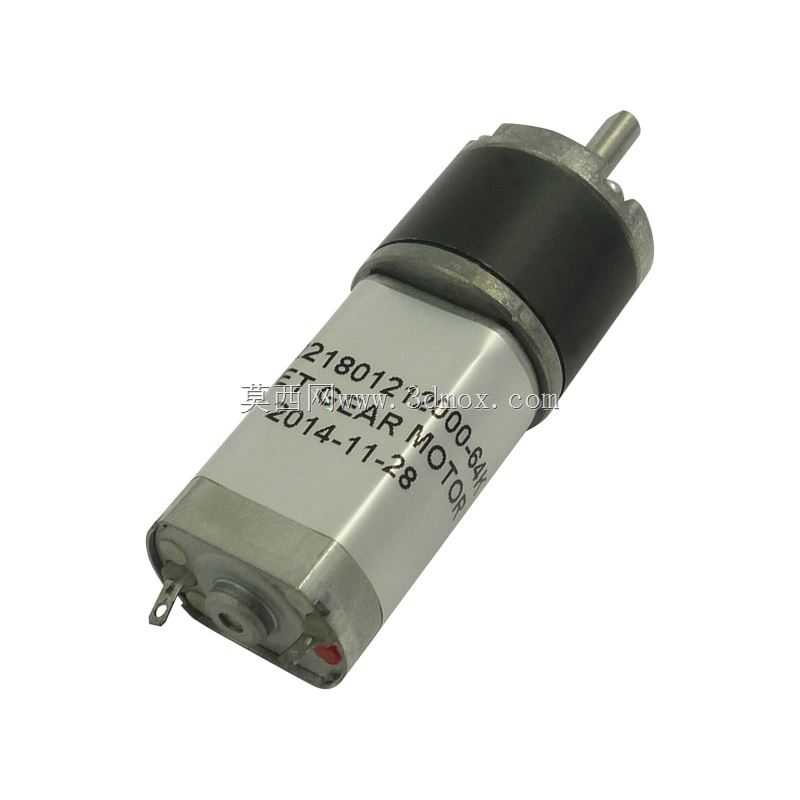

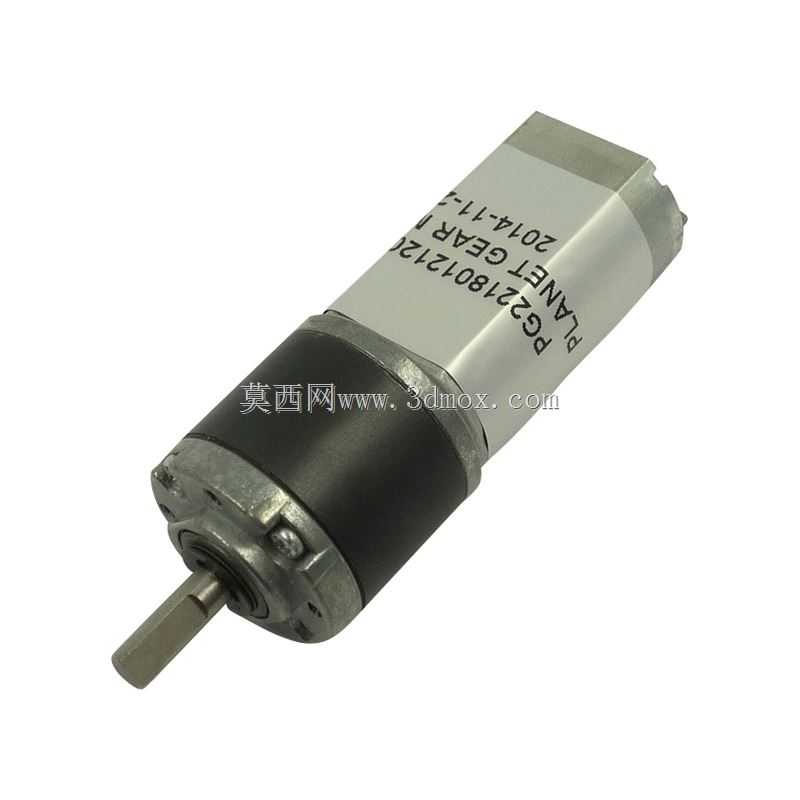

12V行星齿轮减速电机带22mm安装支架结构

这款带22mm外径安装支架的12V行星齿轮减速马达，在小型自动化设备、桌面级机器人、智能小车传动、小型电动执行机构场景中应用十分广泛，很多做小型移动平台、桌面工装、微型输送模组的结构工程师在选型时，都会优先考虑这类集成安装位的减速电机，省去额外设计转接支架的工作量。从实际使用场景来看，这类789rpm输出转速的减速电机，刚好匹配小型负载的驱动需求，既不会因为转速过高导致扭矩不足，也不会因为减速比过大造成输出转速太慢影响设备运行效率，常见的比如小型传送带驱动、智能分拣模组的拨料机构、桌面级3D打印机的辅助送料结构、教育类机器人的行走驱动，都能看到同规格电机的应用。从功能特性上看，行星齿轮结构的减速箱相比普通直齿减速箱，具备同轴输出、传动效率高、回程间隙小、承载扭矩更强的特点，12V的直流供电适配绝大多数小型设备的低压供电系统，不需要额外做电压转换就能直接接入常用的驱动板卡。设计层面，配套的22mmOD安装支架完全匹配减速箱的外径尺寸，安装孔位的边界尺寸经过适配，不需要额外做避让设计，支架的定位面和电机输出轴的同轴度公差控制在合理范围内，安装后不会出现输出轴偏摆、传动卡滞的问题。外形尺寸上，电机主体的方形机壳和圆柱形减速箱衔接处做了过渡结构，安装支架的固定位刚好卡在减速箱的基准台阶上，安装时只需要将支架套入减速箱外径，对准侧面的顶丝孔锁紧就能完成固定，安装边界不会超出电机本体的最大轮廓，在紧凑的设备内部布局时，不需要预留额外的安装操作空间，能有效压缩设备整体的结构尺寸。对于做三维建模的从业者来说，这个模型的结构细节还原了电机本体的接线端子、尾部端盖、输出轴的扁位结构，以及安装支架的固定孔位、顶丝位置，在做设备整体装配时，可以直接调用这个模型做干涉检查，验证安装空间是否足够，提前排查结构设计中可能出现的装配冲突，避免后期打样时出现安装不上、和周边零件干涉的问题。很多工程师在做小型设备结构设计时，容易忽略电机安装支架的同轴度问题，导致电机运行时出现异响、输出轴磨损加快的情况，这款配套的安装支架和电机本体的配合尺寸经过匹配，能保证安装后减速箱和支架的同轴度，减少额外的调校工作量，提升装配效率。
